Готовый сетевой плеер на основе Beagle Bone Black

Высококачественный источник цифры для вашего цапа, по spdif.

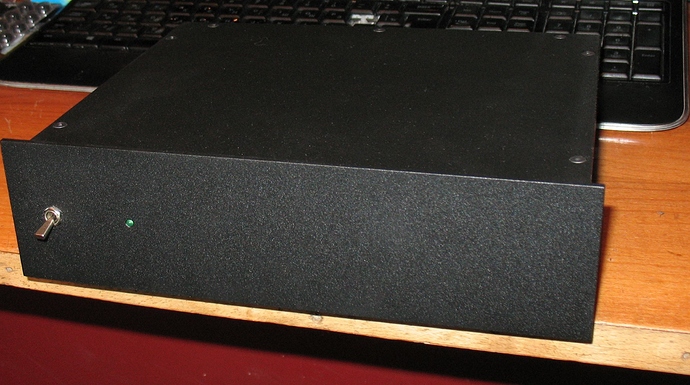

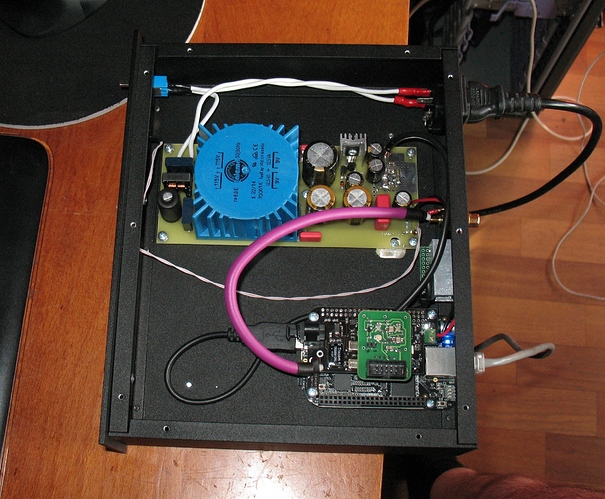

Сделан на основе Beagle Bone Black + переходник от Wired на spdif v4 + плата клока на отличных NZ2520SD от herznn. Запитано всё малошумящим питанием. В корпусе.
Транс от Talema. В первичке стоит сетевой фильтр + биполярный конденсатор, отсекающий постоянку, + вторички обвязаны суровыми снабберными цепочками, в результате помех от транса нигде нет.
Отдельное питание 3,3 вольта на генератор стабилизировано двухступенчатым стабом - дискретный , выдающий 5,5 вольт, далее RC фильтр, затем сверхширокополосный очень малошумящий (шумы менее микровольта) стаб lt3042. На генератор это питание подано экранированным кабелем.
Питание BBB и переходника - 5 вольт сделано на LT1085 + обвязка хорошими электролитами.

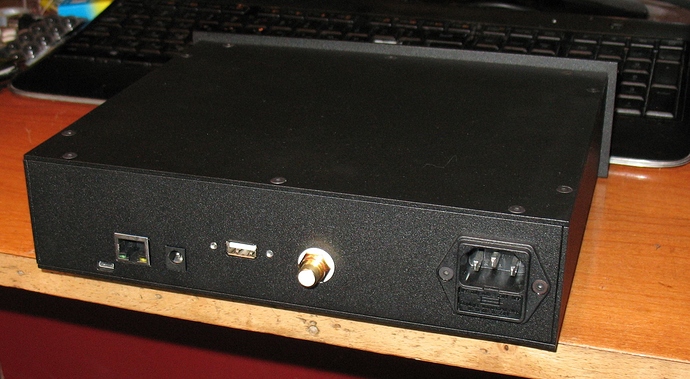

Цифра выведена очень хорошим студийным цифровым кабелем apogee wyde eye, USB тоже вытащен на заднюю панель.
Стоит карточка на 4 гб.
Идея взята отсюда: Сетевой транспорт на основе BeagleBone Black
Отправлю по России.
Продаю срочно, поэтому цена ниже себестоимости, будет 22.000р.



7 симпатий

Покупаем.
21.000р для посетителей салуна!

Снижаю ещё, 20.500р.
Раздельное питание BBB и платы клока, сам клок определенно лучше китайских “ширинок”, при цене в два раза меньше.

Это кто проверял? Печать, роспись, верить?

4 симпатии

Для тех кто разбирается, все достаточно очевидно. NZ2520SD vs TCXO. Остальным поможет гугл. :slight_smile:

Эх, если бы все было так просто.

1 симпатия

Генераторы и питание к ним играют важнейшую роль в качественном источнике.

Я тоже за все хорошее и против всего плохого.
Но послушал бы.

Я слушал у Алексея (herznn) в гостях похожий (не этот) аппарат на аккумуляторах -звучал волшебно…

А где тут аккумуляторы? :slight_smile:

Там клок вроде от аккумуляторов питался. В этом питание не хуже и заряжать постоянно не придется. :slight_smile:
Снижаю ещё, 20.000р.

Там и генераторы Crystek, на сколько помню были. Сравнивать наверное их бессмысленно.

Почему же? Примерно одного уровня генераторы.

Более того, NZ2520SD генераторы в чем-то лучше кристека 957.
http://www.crystek.com/crystal/spec-sheets/clock/CCHD-957.pdf
http://www.diyinhk.com/shop/audio-kits/35-ndk-nz2520sd-20ppm-ultra-low-phase-noise-oscillator.html По ссылке внизу график, над ним пояснение:
"For easier comparsion(lower is better), we overlay the two phase noise graph at the same scale, under 25khz(human listenable range) nz2520sd(red line) is better, over 25khz(human unlistenable range) crystek 957 is better."
Так что это великолепные генераторы, одни из лучших, несмотря на их миниатюрный размер.

Понятно. Плеер то удалось запустить? Или так набор железа и остался один на один с будущим обладателем?

Я не пробовал, у меня даже цапа с spdif-входом сейчас нет, продался за время создания стримера. Железо работает, настройка софта за покупателем, благо есть темы где всё достаточно подробно разжевано.

1 симпатия

Стример от Шокера с “фемтоклоком” ещё в продаже!
Цена 20.000р, окончательная, существенно меньше себестоимости.
Не придется городить огород из тиней, джулей, PC-материнок.

1 симпатия

В продаже.

Поднимаю.

1 симпатия

Актуально.
