Физика и лирика R2R матрицы

,

Визуальное пособие начинающего “NOS-овода” .

Пуристов от аудио и легко впечатлительных прошу покинуть барную стойку.

Снимаю сигнал на RCA.

Сразу скажу, НЧ все в порядке 10 герц уже в полку.
Играть начинает с 1 герца.
По низам все круто.

Движемся вверх начиная со 100 герц

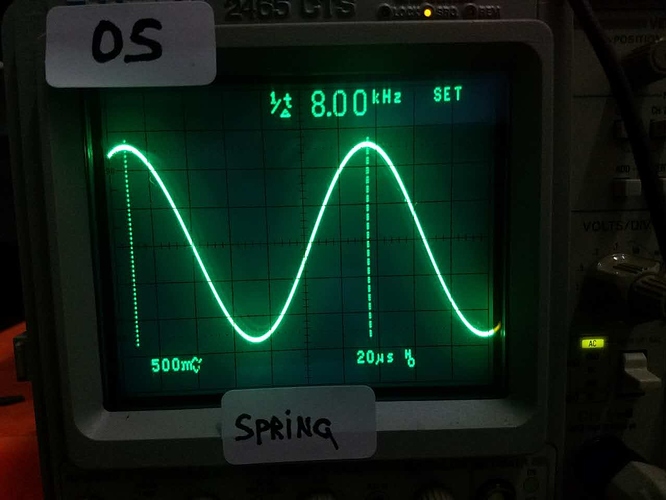

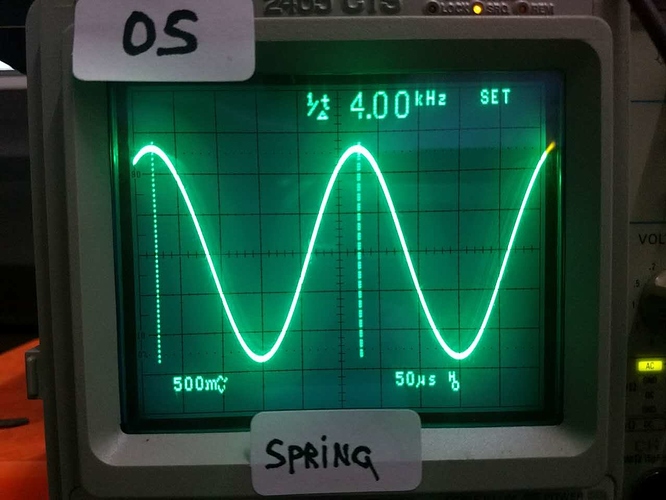

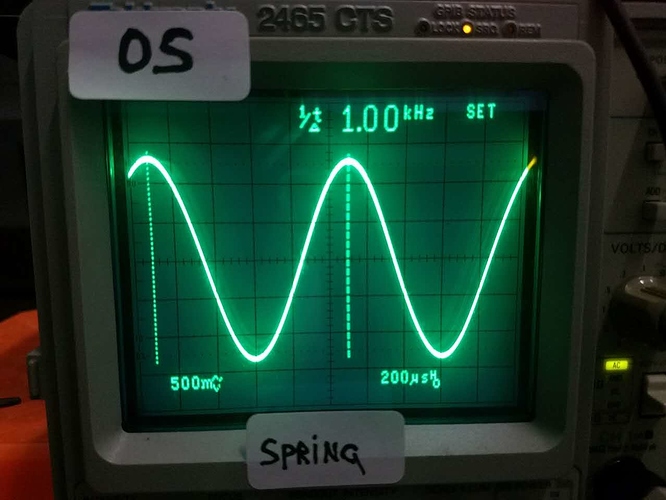

В обычном человеческом режиме OS

<imgsrc="/uploads/default/original/2X/8/83544fe7d1bb7fbbdb294fa25169dd8188c35d18.jpg" width=“666” height=“500”>

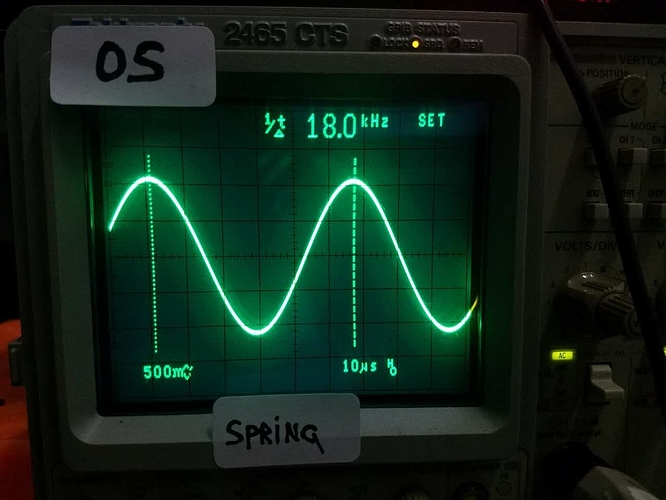

Как видите, 16000 играет в полку, 18000 уже падает чутка амплитуда,

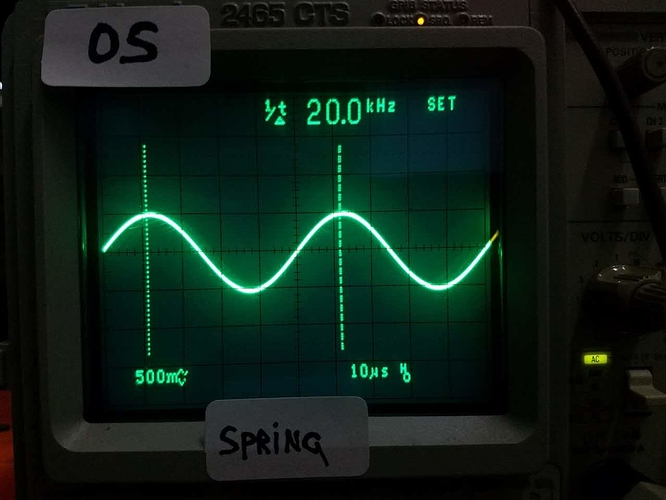

20 000 завальчик.
Впрочем, у кого его нет ))))

Цап ведет себя довольно хорошо, никаких искажений синусов и прочего нет.

Теперь посмотрим наш любимый режим NOS.
И именно ТО что идет в усилители и колонки.

И увидим действие аналогового фильтра на выходе.

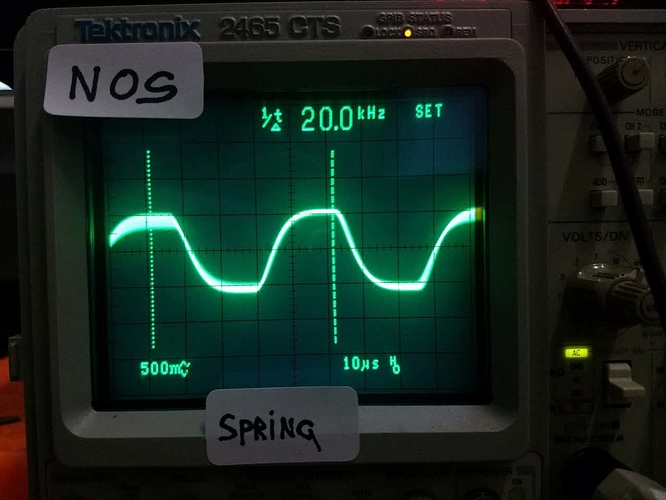

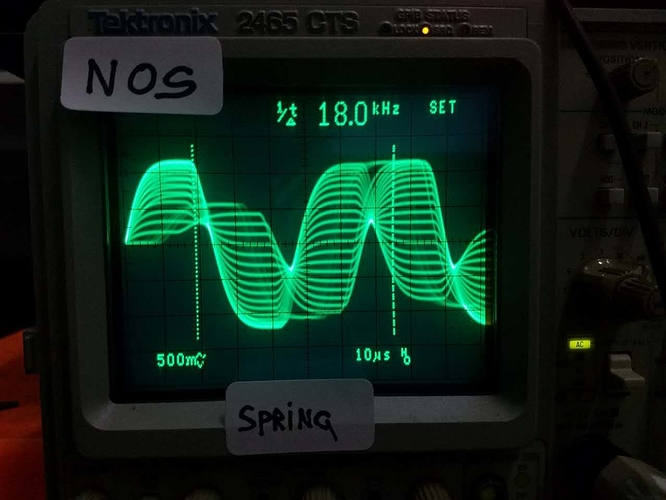

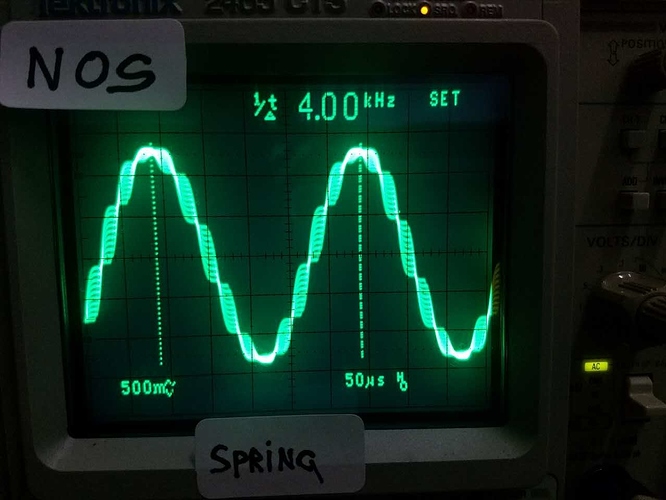

Уже на 4000 герц сигнал принимает причудливую форму, похожую на перекрученную спираль, и далее этот процесс с ростом частоты усугубляется очень сильно.

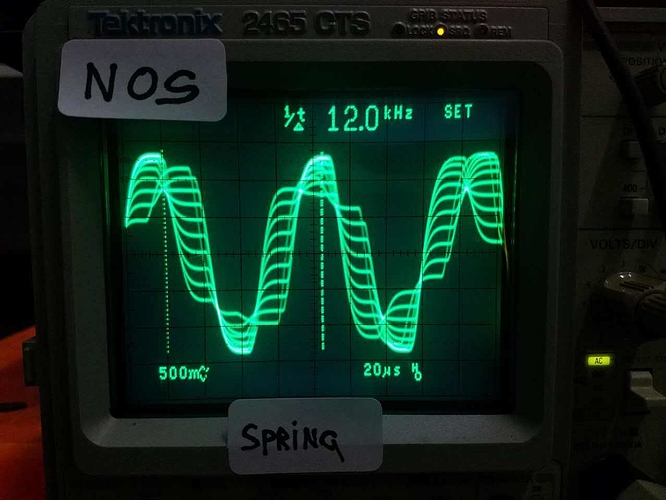

Можно даже в деталях рассмотреть наложенные друг на друга сигналы ,это одна и та же частота многократно сдвинутая по фазе… как я понял.

Некоторые возразят, если это все после аналогового фильтра, то какой же формы сигнал сразу после преобразователя ?

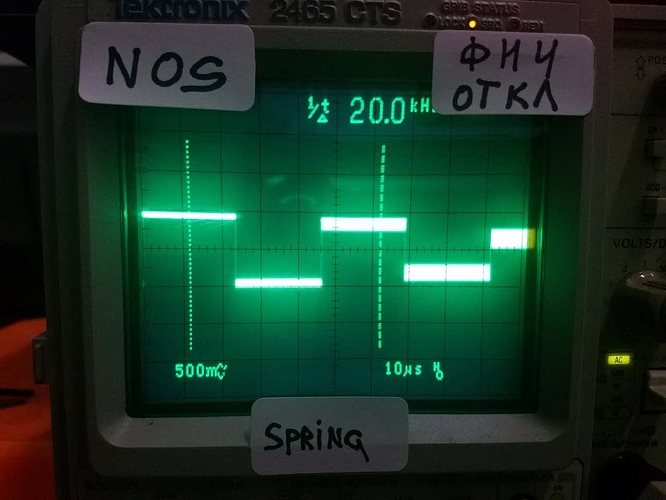

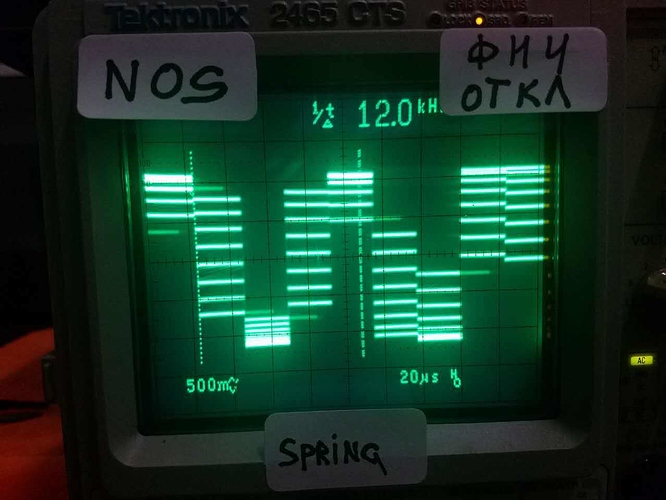

Чистый NOS без восстанавливающей фильтрации.

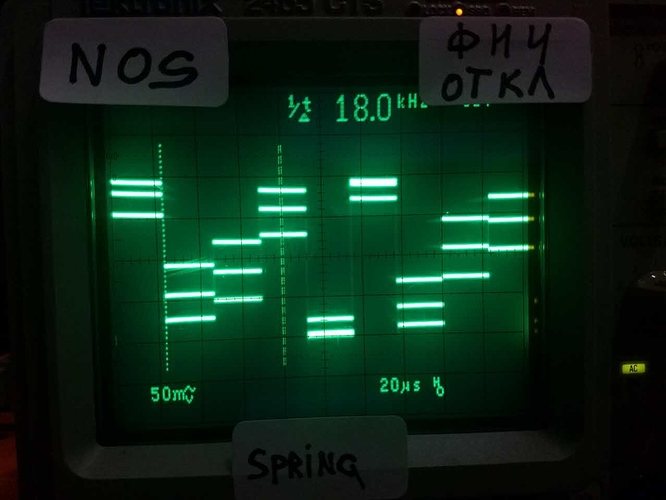

Вот он !
