AD1896 - очень хорошая по звуку микросхема асинхронного интерполятора. Ее ставят когда пытаются подавить полумифический джиттер, либо когда встроенный 8х интерполятор (цифровой фильтр) имеет достаточно посредственный звук ( а такое бывает нередко, например в топовой ad1853 неудачный фильтр в режиме 8х, превращающий низкоуровневые спектральные сигналы в “керамический хруст”, притом переключение в режим 4х резко улучшает картину звука).
43122 - вобщем то аналог топового чипа cs4398. Тот же 5и битовый сигма-дельтамодулятор + DEM ячейки с кондесаторами.
1 лайк
Покажите где указанно что в 4398 встроенное DEM??
Есть информация что 4397 разрабатывались совместно с Филипс, а 4398 это уже 100% Crystal, читал мнения что 4398 по звуку хуже чем 4397, несмотря на лучшие тех.данные.
1 лайк
Да, сорри, в 4398 используется switch capacitors технология но без DEM.
Возможно это было мнение Адронникова, который 4398 ошибочно наделил фильтром с переключаемыми конденсаторами. Звук сильно зависит от того как приготовили…
1 лайк
Имхо, сравнение микросхем лучше всего проводить на основе лучших реализаций.
За 4398 выстроится довольно внушительный и авторитетный список как про устройств, так и бытовых высокого класса.
И вопрос следующего характера: а что будет за 4396-7? Какие устройства?
1 лайк
Смогу сказать только через несколько дней, когда получу покупку, но в принципе ничего особенного, хотя реализация 4397 именно в этом аппарате достаточно хорошая и элементная база тоже высокого класса.
Между этими микросхемами нет ничего общего.
в TDA1541 нет ни DEM ни переключающихся конденсаторов. Общие разработчики тоже сомнительны.
1 лайк
Но DEM-клок 1541 (внешний или внутренний) как бы намекает.
1 лайк
TDM, а не DEM. Работают они совершенно иначе. DEM есть в более поздних микросхемах. И он, в любом случае, не на конденсаторах.
Ну а все называют это DEM-калибровкой, почему-то. Ладно, не принципиально.
2 лайка
Если очень интересно, могу поискать документ о внутреннем устройстве 1541.
2 лайка
Так она описана сто раз, 10 бит пассивные делители и 6 бит динамические с DEM-калибровкой…
Да ладно, это все не так важно, правда.
Там подробно описано что происходит в TDM модуле. И можно понять, чем это отличается от DEM.
1 лайк
А тогда да, это интересно.

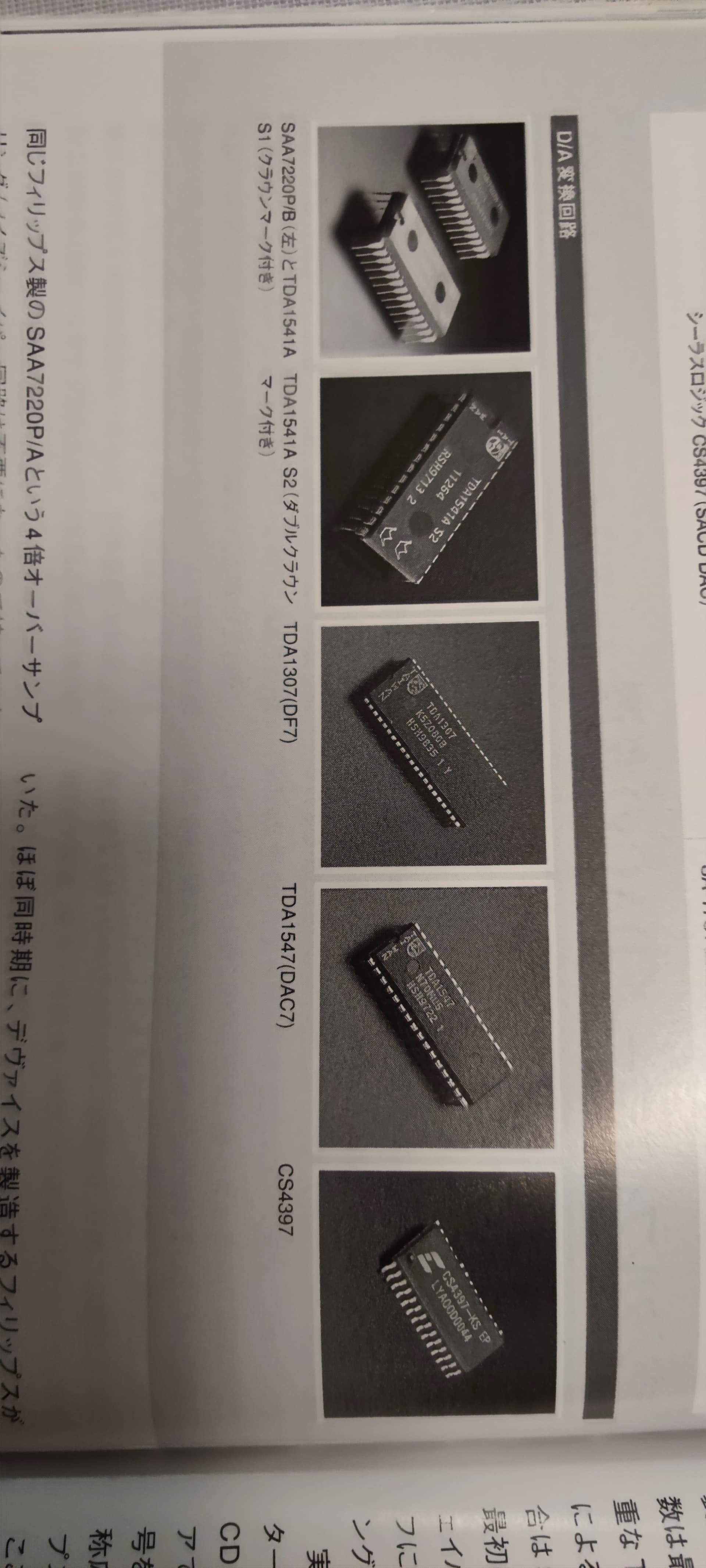

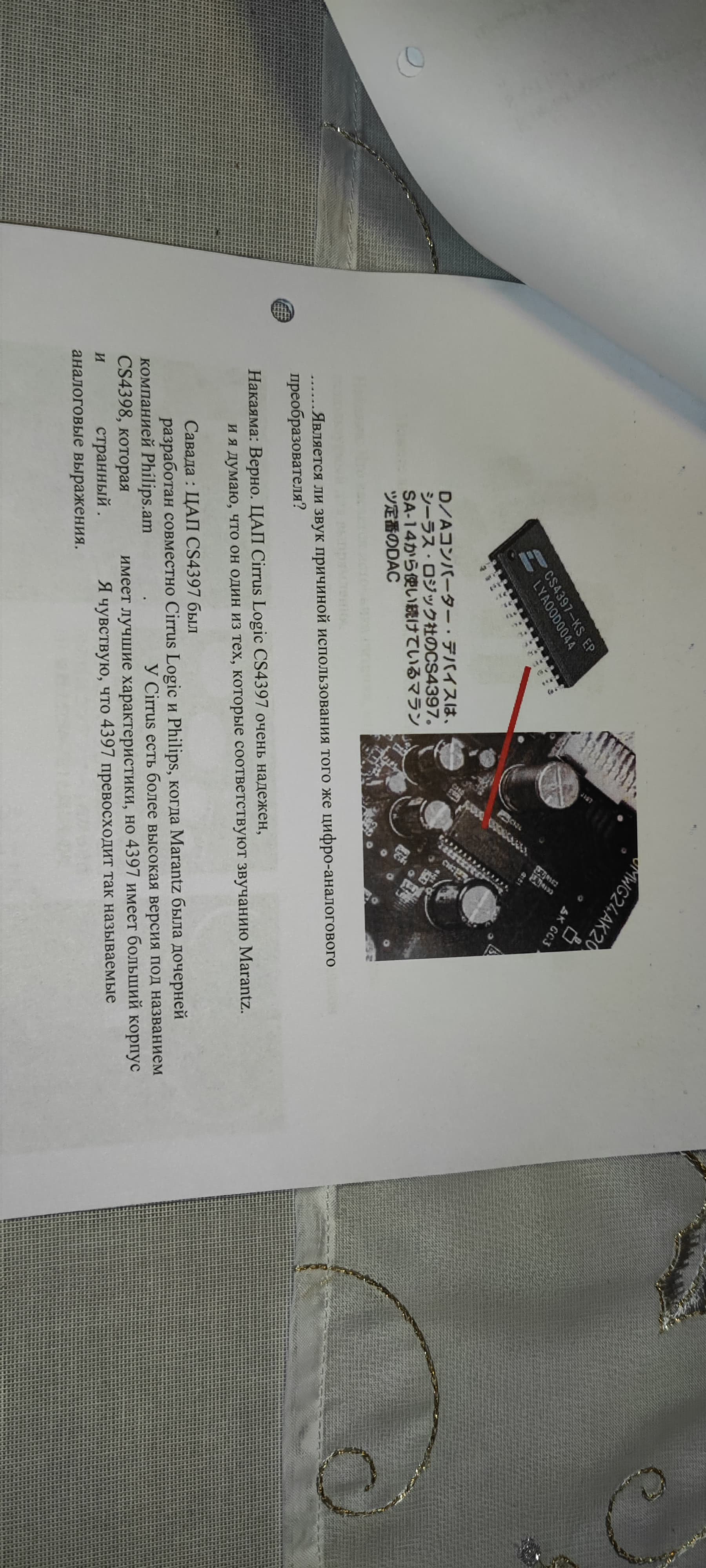

Тут четко пишут про DEM в 1541
И тут, от Pedja
И тут гд-то были ссылки на статьи по 1541, именно научные работы по принципу работы 1541, а не мануал. Если у вас есть что-то интересное, поделитесь. Очень интересно.
IEEE JOURNAL OF SOLID-STATE CIRCUITS, VOL. SC-21, NO. 3, JUNE 1986
A Monolithic Dual 16-Bit D/A Converter
HANS J. SCHOUWENAARS, EISE CAREL DIJKMANS, BEN M. J. KUP, AND ED J. M. VAN TUIJL
5 лайков

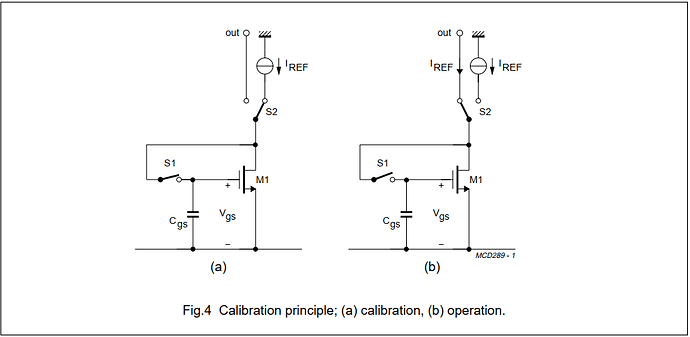

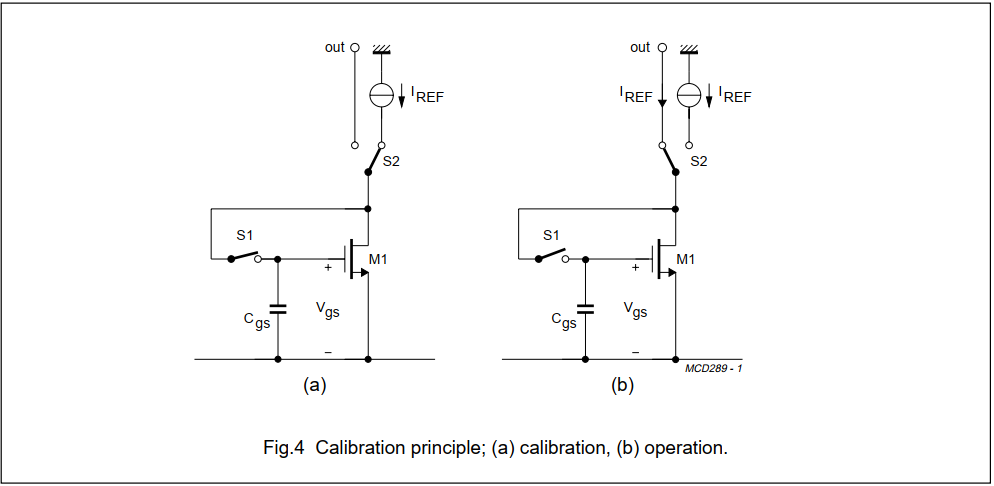

Филлипсовский DEM - это регулярная подстройка N источников тока под референсный.
1 лайк
3 лайка
Регулярная, в смысле в такт циклов DEM клока (внутреннего или внешнего)?
А кокой тогда не Филипсовский?
Так вот, филипсовский DEM называется BCC (bit continuous calibration).
Появился он в мультибитном TDA1545. На базе которого сделали дельта-сигма TDA1305.
