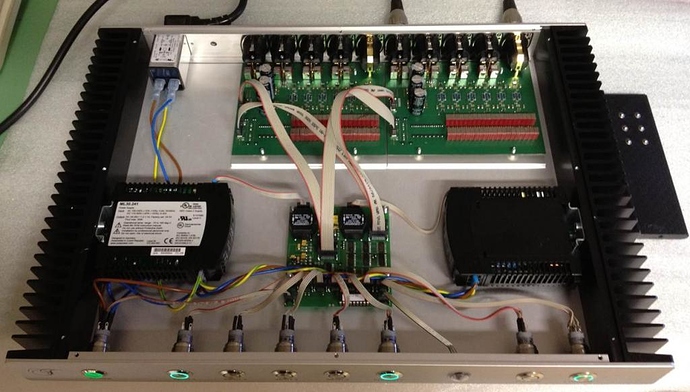

###Trinity Electronic Design Trinity DAC
8 × Burr Brown PCM1704 DAC chips in parallel with proprietary LIANOTEC technology

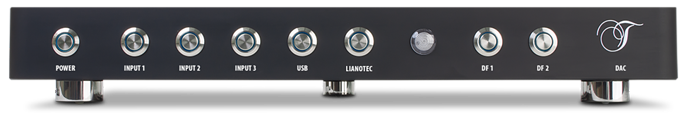

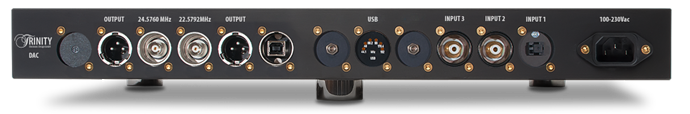

Красивый!
Начало
Эволюция

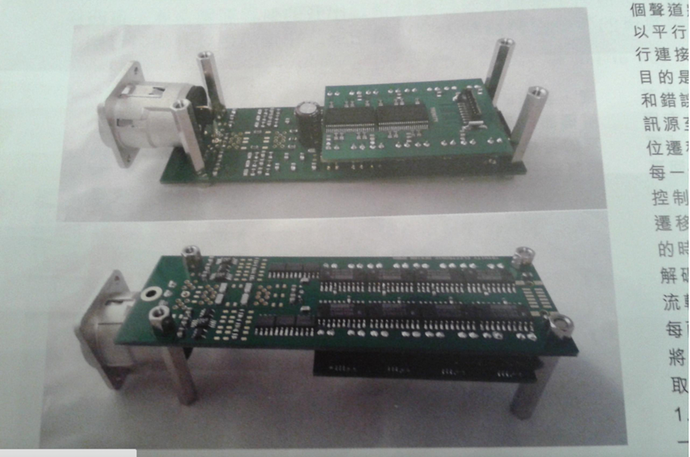

Платы Lianotec/DAC крепятся прямо к каждой из плат балансного выхода
А вот и вторая версия Total DAC D1 вышла. Никакого сравнения с Auralic Vega, но и денег в 3 раза больше.
no I/V conversion stage, no oversampling, no op amps, and no digital reconstruction filter
Ключевой элемент R2R цапа

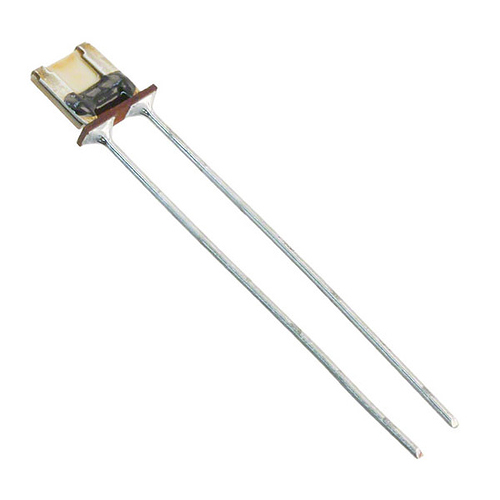

0.01% VAR bulk metal-foil Vishay resistor
В чем красивость? В 9-ти китайских выключателях? Кака позорная!
14,5 бит.
0,5 бита
Юрий, Вы не правы. Октаве тоже R2R - на “секретных” промышленных R2R чипах.
Где-то я читал про string, но сейчас только здесь нашел:
и на след. странице.
Юрий, ну Вы же умный человек, зачем всем верить?
Сами подумайте, не применяются стринг-цапы для разрядов более 4-5…
Ну как не применяются-то, вот он, TI DAC8581, который с 90% вероятностью тот самый, что стоит в Metrum, и есть:
16-BIT, HIGH-SPEED, LOW-NOISE, VOLTAGE OUTPUT
DIGITAL-TO-ANALOG CONVERTER
THEORY OF OPERATION
The DAC8581 uses a proprietary, monotonic, high-speed resistor string architecture. The 16-bit input data are
coded in twos complement, MSB-first format and transmitted using a 3-wire serial interface. The serial interface
sends the input data to the DAC latch. The digital data are then decoded to select a tap voltage of the resistor
string. The resistor string output is sent to a high-performance output amplifier.
Число резисторов в стринг цапах равно 2 в “н” степени, где “н” - разрядность. То есть в 16-битном цапе должно быть 65536 резисторов. Иногда применяют стринг первых 2-3-4 разрядов в сегментированных цап.
Ruijtenberg’s Metrum Acoustics Octave NOS DAC had ceesed its day with quite a bang. In the wake of my Blue Moon award-winning review—recommended reading for the full background—hifi critics like Martin Colloms had found it just as tasty. Forum feedback from owners added waves. Those soon created a small giant killer reputation. Predictable if unsuccessful were speculations about the identity of Metrum’s industrial R-2R chips. We’re told that they aren’t from any of the usual hifi catalogues by AKM, Crystal, Texas Instruments, Wolfson, Sabre & Co but handle data rates up to 15MHz and output sufficient voltage at sufficiently low impedance to require neither a traditional analog output stage nor I/V conversion. [You might decide that the chips look like TI DAC8580 but even if they were, without Cees’ glue logic you’d not get them to work properly.]
http://www.6moons.com/audioreviews/metrum2/1.html
Это он для маскировки, отвлекал внимание от R-String чипов TI. Вводил в заблуждение намеренно.
А внутри Transient что? Резисторы?
Там вроде как резисторы.
они и fpga на управлении.
Ключи, матрица R2R и сумматор на высокоскоростном ОУ. Включение “с выходом по напряжению”.
http://www.analog.com/library/analogDialogue/archives/39-06/Chapter%203%20Data%20Converter%20Architectures%20F.pdf
А вот еще и импортозамещение
Особо хотелось бы остановиться на типе резисторов R-2R матрицы. Они у нас все проволочные, “самомотанные”. Дело в том, что нас не устроил по звучанию ни один из типов промышленных прецизионных резисторов. Пришлось изготавливать их самостоятельно. После серьезной лабораторной работы удалось добиться точности в 0,02%. Послушав, как они звучат, мы уже никогда не вернемся даже к самым лучшим заводским резисторам.
Данных импортозаместителей после этих слов можно вычеркивать сразу.
Из-за проволочных резисторов?
Из-за проволочных резисторов точностью 0,02%
