ЦАПы на TDA1543 — слышь, боярин, не езди до конечной ¯_(ツ)_/¯ — мультибит за копейки

Цифровые источники
,
1250

Жаль конечно что нет коаксиала , даже если с конвертера недорогого запустить сигнал то цапик бы зазвучал по другому , детализация, аналоговость , объем , все лучше стало бы , а по усб хуже звук значительно .

1251

Можно посмотреть на Али, возможно есть платка COAX->I2S.
И допилить немного, раз уж так нравится.
Плата переключения шин I2S точно есть.

1252

Если у конвертера есть вывод I2S, то можно завести в ЦАП.

1 лайк
1253

Не могу найти в продаже сейчас. Может у Вас рука лёгкая и сможете отписаться где / почём DAC TDA1543?

1 лайк
1254

Вот жеж:
https://aliexpress.ru/item/32723931627.html

3 лайка
1255

Не знаю было или нет… Кому-нибудь доводилось слушать цапы на 1543 этого мастера? Не знаю есть ли он в баре.

https://www.avito.ru/saransk/audio_i_video/multibitnyy_tsap_dac_nos_1865012106?slocation=621540

1256

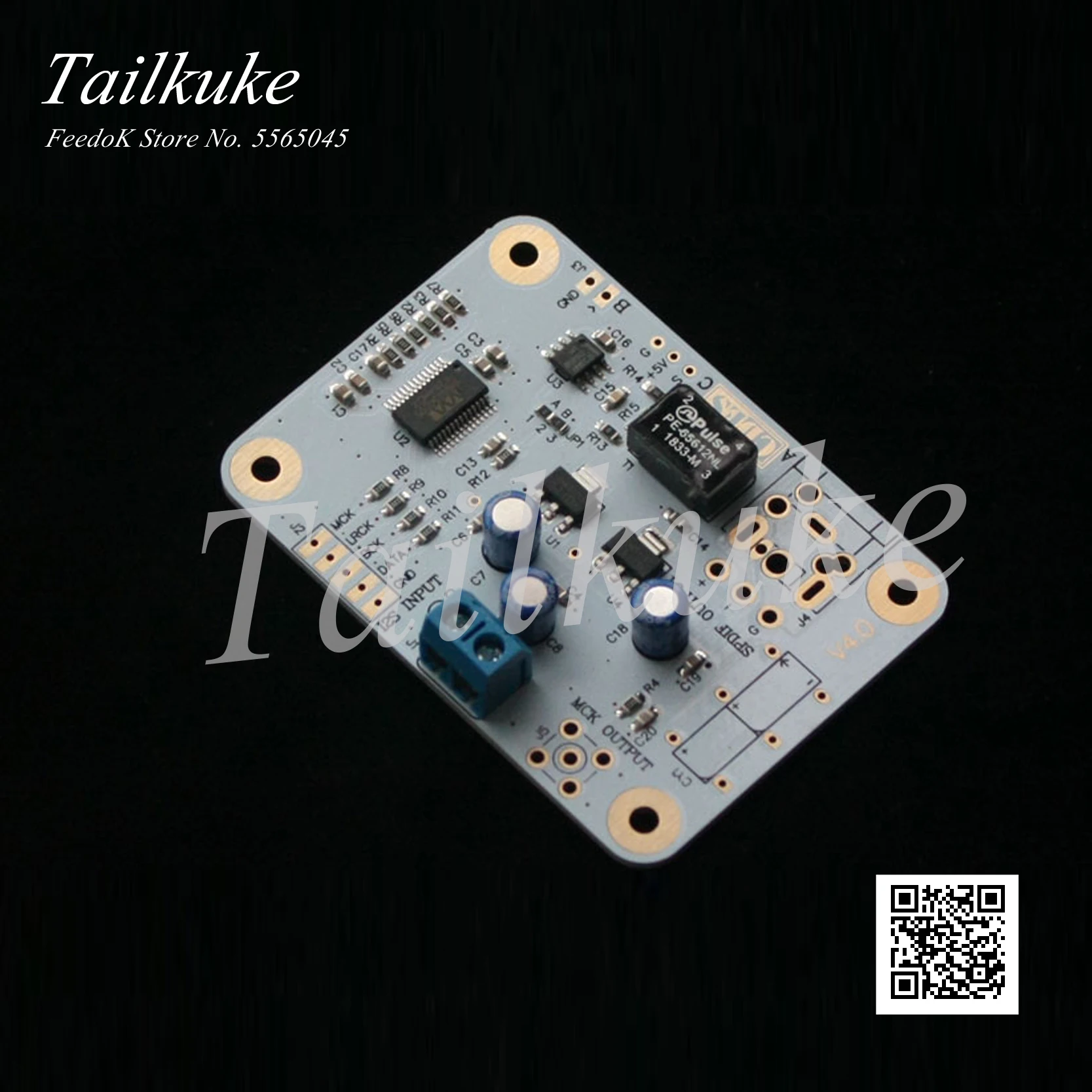

1 159,44 руб. -7％ | WM8805 I2S к SPDIF коаксиальному, cd-проигрыватель добавляет коаксиальный выход Поддержка 44,1 K -192K V4

Ааа стоп, это I2S на SPDIF

1 лайк
1257

Тут вроде вход нужен :slight_smile:

2 лайка
1258

Во!

1 355,98 руб. -11％ | Новое мягкое управление AK4118AEQ приемник плата коаксиального волокна к I2S выход 24Bit192kHz

2 лайка
1259

Этот чем-то примечателен или первый попавшийся? Я просто тоже думаю в один USB-цап добавить коаксиальный вход.

З.Ы. Вроде ссылка на i2s коммутатор была тут уже, чтобы не лишать дак USB входа

1260

https://www.audiophonics.fr/en/selector-sources-module/two-way-audio-i2s-two-i2s-inout-one-out-switching-module-p-10559.html

1 лайк
1262

…заходите в Zoom
мы день рождение форума там празднуем… хоть увидимся!

1 лайк
1263

На плате 6х1543 сложно будет подключиться к входным выводам TDA 1543 для подключения по I2S. Снизу плата залита краской, дорожки непонятны, а если сверху, то нужно будет отрывать общий радиатор.

1264

Заметил, что детали на плате на фото продавца отличаются от полученных. Два электролита заменены на твердотельные, некоторые резисторы поставили маленькие - 0,25 Вт., кварц с другой маркировкой, синий эпкос заменен на безымянный желтый, вместо подстроечного резистора установлен простой постоянный. Похоже, началась экономия на комплектующих.

1 лайк
1265

Похоже их лепят из того что есть под рукой. Резисторы у меня все маленькие, электролиты набраны практически все разные (хорошо хоть разделительные одинаковые, пусть и SUNCON). Подстроечного на Vref тоже нет - постоянный впаян, мало того он и не подобран был. Думаю - стоит заморочиться с заменой электролитов или оставить как есть - играет то приятно.

1 лайк
1266

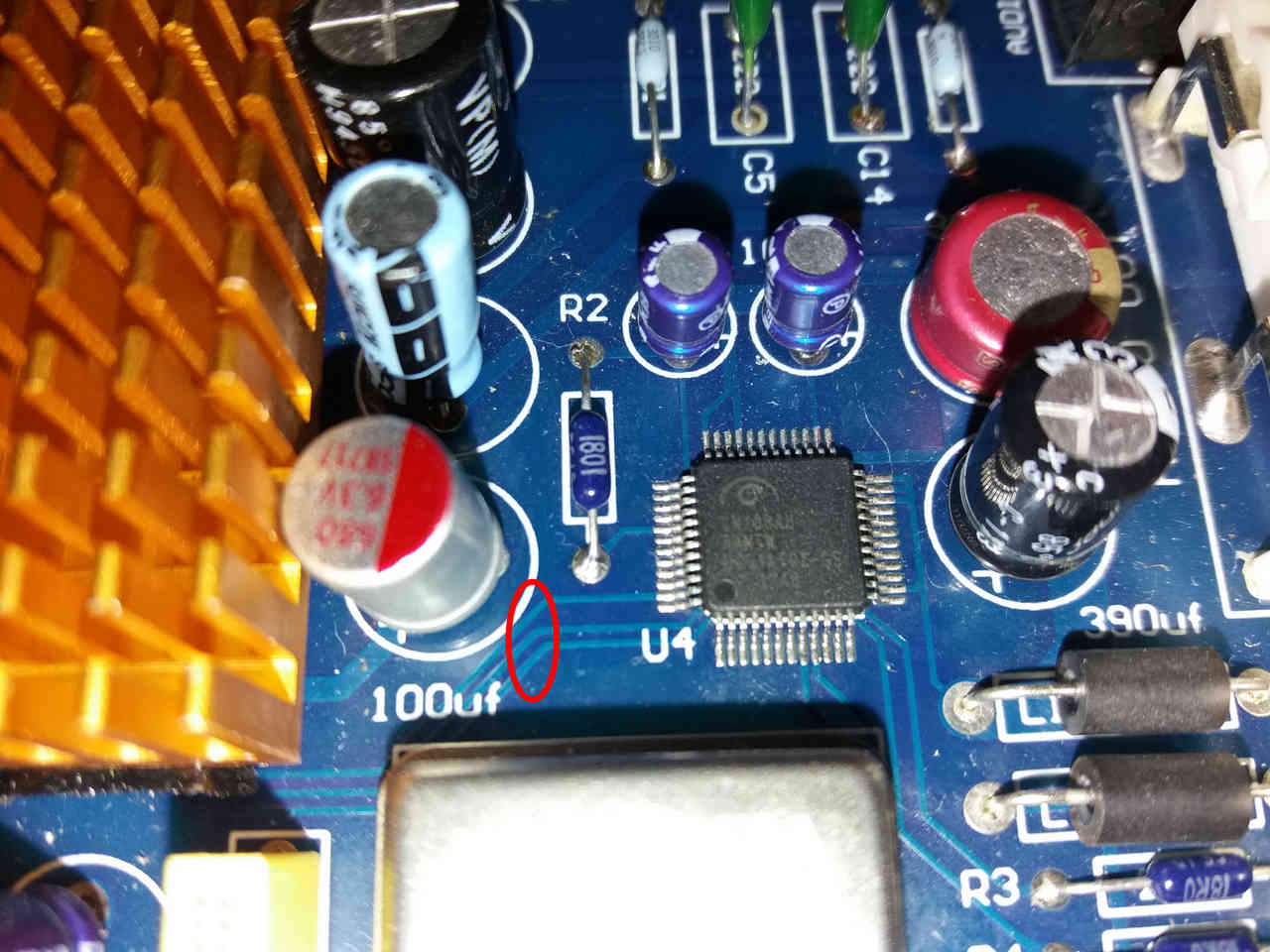

Можно сверху маску зачистить на дорожках у CM108 и к ним подпаяться. Верхняя - BCK, средняя - WS и нижняя - Data.

data_1
data_11280×960 109 KB

3 лайка
1267

Спасибо, хорошая информация.
Правда, такой микроэлектроникой еще не занимался. )))

1268

Не мог ответить-добирался до места вахты. Там Алексей правильную ссылку дал. Я тоже покупал в этом магазине. Но комплектация детальками,как уже отметили выше может отличаться. Наверное и звук как-то поменяется(

1 лайк
1269

Есть же платы сразу под шину https://aliexpress.ru/item/33024015771.html?spm=a2g0o.detail.0.0.76c04b371oT27g&gps-id=pcDetailFavMayLike&scm=1007.12873.140318.0&scm_id=1007.12873.140318.0&scm-url=1007.12873.140318.0&pvid=99e41266-8762-4c64-ba5b-acbac8c2ad64&_t=gps-id:pcDetailFavMayLike,scm-url:1007.12873.140318.0,pvid:99e41266-8762-4c64-ba5b-acbac8c2ad64,tpp_buckets:668%230%23131923%2358_668%23808%234093%23865_668%23888%233325%2318_668%232846%238108%23114_668%232717%237561%23353__668%233374%2315176%2350&_ga=2.8790389.1566343279.1595854347-736958952.1593590502

1270

А на 4х микросхемах где брали? Есть ли фото вашей платы? Спасибо
