1021, Vinshine с кастомными фильтрами, последней прошивкой. Сменил только сетевой инлет с типа топовым предохранителем. Очень доволен аппаратом, его максимум пока не смог нащупать, чем лучше кабели подключать, тем лучше результаты. На питание верхние NBS - диву даёшься что получается. Межблоки NBS, Voodoo, Antipodes - все характеры слышно, выбирай по вкусу. Но сменив фильтры можно добиться и противного звука.
1 лайк
1 лайк
Интересно всех посчитать, кто их модули использует! Там и Lampizator, и Jays, и LessLoss DAC, море их
4 лайка
Использую версию 1021 , с резисторами 0.012 %.
Подскажите Есть возможность в dam отключения всех цифровых фильтов и апсемплинга? , честный NOS хочется послушать.)
мне такой нос не заходит… в исполнении сокриса…
лучше обновитесь до 1.21… там тапсов в 2 раза больше… результат хорошо слышно…
но обязательно посмотрите спектрограмму (незавсимо от прошивки) на 44кгц… там на 2х встроенных фильтрах огромные гармоники…
да и недавно Сорен обновил ревизию(уже версия 7) и внес огромное количество изменений…
1) it use the same FPGA and same uC as usual, so should be able to use same firmware, there are some differences, so new firmware are needed and will autodetect board.
2) The shift registers are now also in the smaller qfn packaging as used on other boards, so I don’t need to stock the tssop types anymore….
3) Output shift registers now running at 1.4M/1.5M sample rate, making FIR2 filter different. Will require new filter file, but plan to use same filter file for both old and new boards, firmware will load filters as needed.
4) The R-2R network is now 24+3+1, ie 24 bit classic R-2R network, 3 bit thermometer network, plus the sign, total 28 bits.
5) Yes, still same Si514 clock, but now in a small package (like I use on other boards), and it drives the shift registers directly, no added jitter by going though the FPGA. People who want to bitch about the Si514, please go elsewhere, we have heard you multiple times….
6) The clock Power supply is separate and use a LP2907 low noise regulator.
7) New vref supplies, like used on the dac2541. For those who want details, yes it use a opamp with transistor buffer, with a polymer output capacitor. Lower vref impedance from DC to Megahertz.
8) Those are powered at ±5.4V from LM317/LM337 pre regulators.
9) Output opamps are opa1678.
10) Power in are now DC only, optimal is ± 9V.
11) The board is mechanical and almost electrical compatible with previous version of the dam1021.
12) J9 is 4 bits user i/o, planning to use it for additional SPDIF inputs.
13) The non isolated serial management port is now TTL levels, not real RS232 levels. So get the right USB to serial adapter….
1 лайк
Надо обновить. Сейчас где продают v7?
Кроме AliExpress )).
Да лучше напрямую из Дании. Есть в наличии 7я версия…

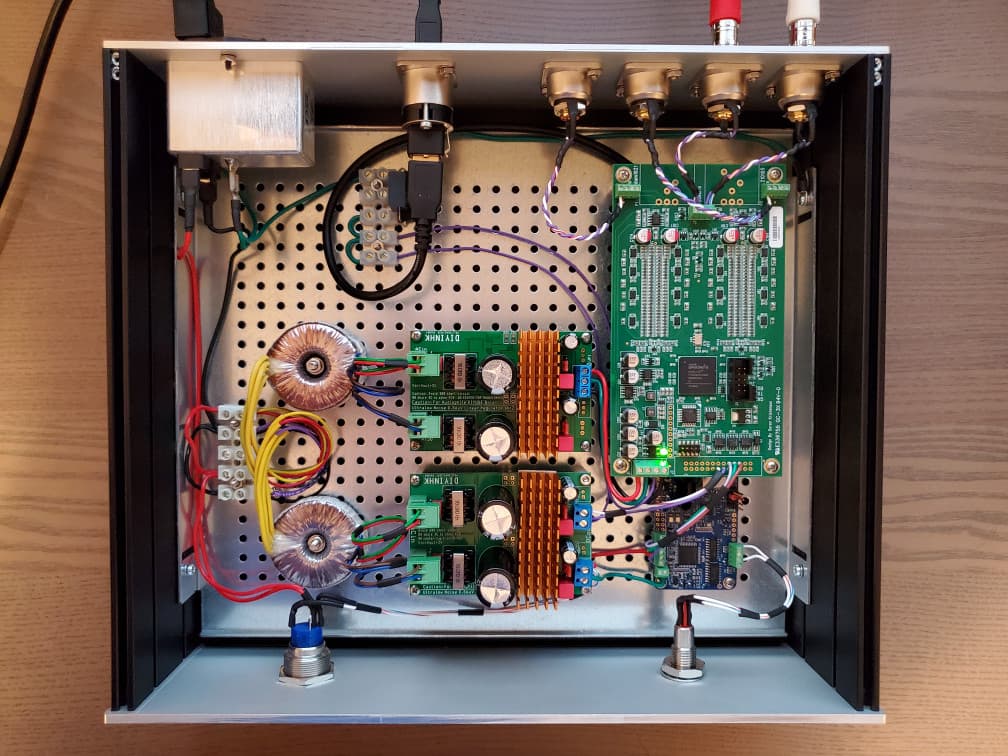

Уже народ даже упел сделать ЦАП на основе нее…
Здорово ! они опять начали продавать со своего сайта .
Знакомые платы питания ))!. Раньше их использовал. В итоге сделал 4 линии .
1.2 В , 3.3 В и 5 вольт 2 полярное .
Сейчас хочу попробовать вот такой вариант , питания .

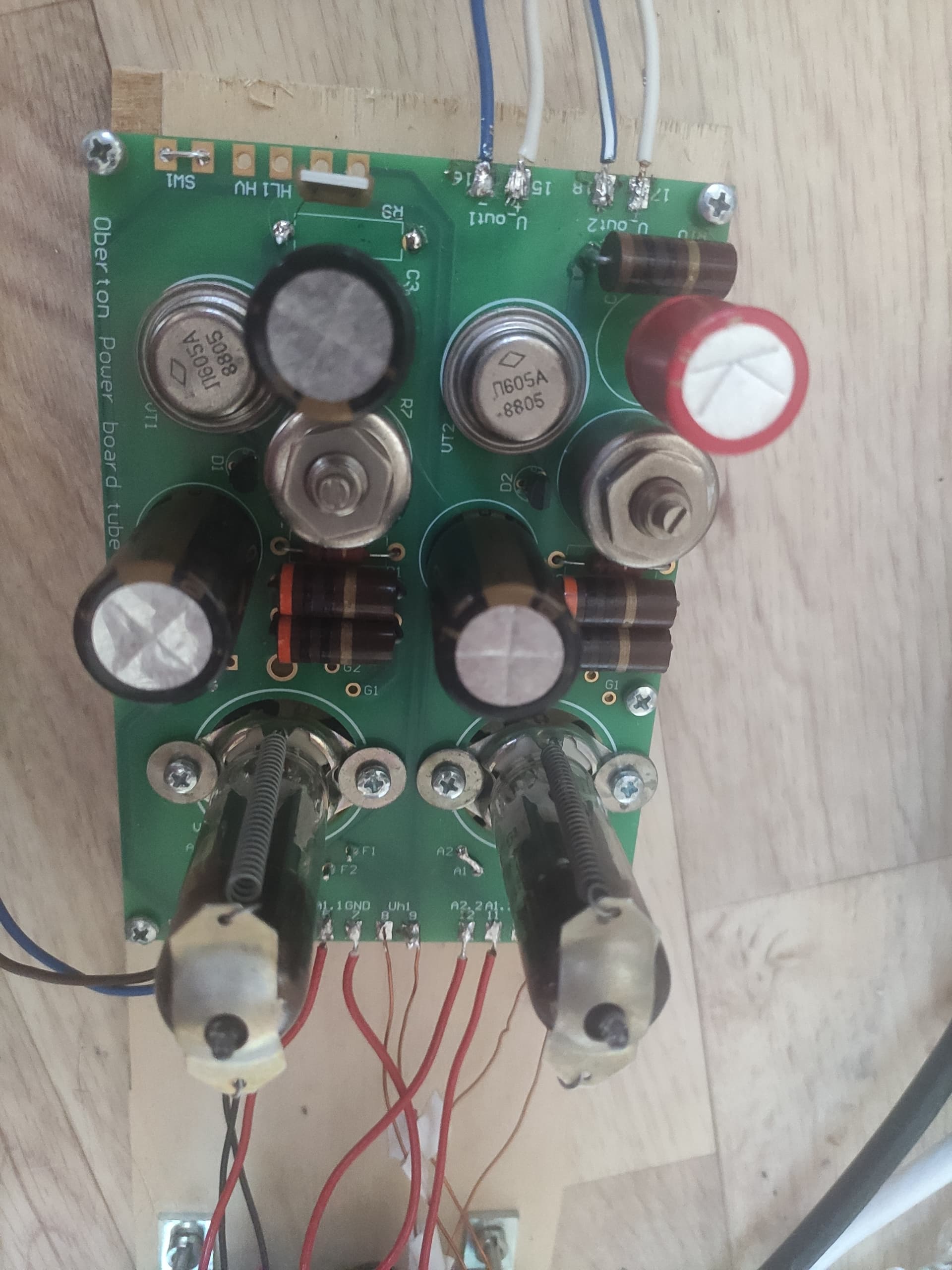

Питание матрицы . Параллельный стабилизатор на П605А
3 лайка
Уххх …
Должно быть круто.
Сбросьте пожалуйста ссылку на это.
Мое творение ). Ссылок нет , только домашние заготовки.
Да с них многие начинали экстперемтировать с лтшками… но в начальных ревизиях там был возбуд в схеме с усилением транзистором на лт3042. Незнаю как сейчас
1.2в задача не тривиальная… тут надо стаб просто вплотную…
2 лайка
Кто сталкивался с Soekris?
Как там с качеством звука?
Soekris dac1541 27-bit R-2R DAC - в полку убийц прибыло
и ЦАП Soekris R2R 1021/1121 — DIY
В этой теме оффтопик.
LampiZator, Jay’s Audio, много кто. Это OEM r2r-сборка, как обвяжешь, так и запоет.
У меня был Jays Audio на плате soekris, все там отлично со звуком.
У Соекриса есть свои ЦАПы помимо ОЕМ. Полагаю, спрашивают именно о них.
