Нелинейность мощных проволочных резисторов
В аудиоаппаратуре мощные проволочные (wirewound) резисторы используются повсеместно. Белые керамические кирпичики SQP/Cement Resistors и их аналоги других видов можно найти в кроссоверах акустики стоимостью от сотен до десятков тысяч долларов.
При этом важный момент почти никогда не обсуждается: линейность таких резисторов. Уровень вносимых ими искажений производителями не нормируется и в документации не указывается.
Проверить их линейность можно только экспериментально, с помощью спектроанализатора, включив резистор в тестовую схему и пропуская через него переменный ток значительной величины.

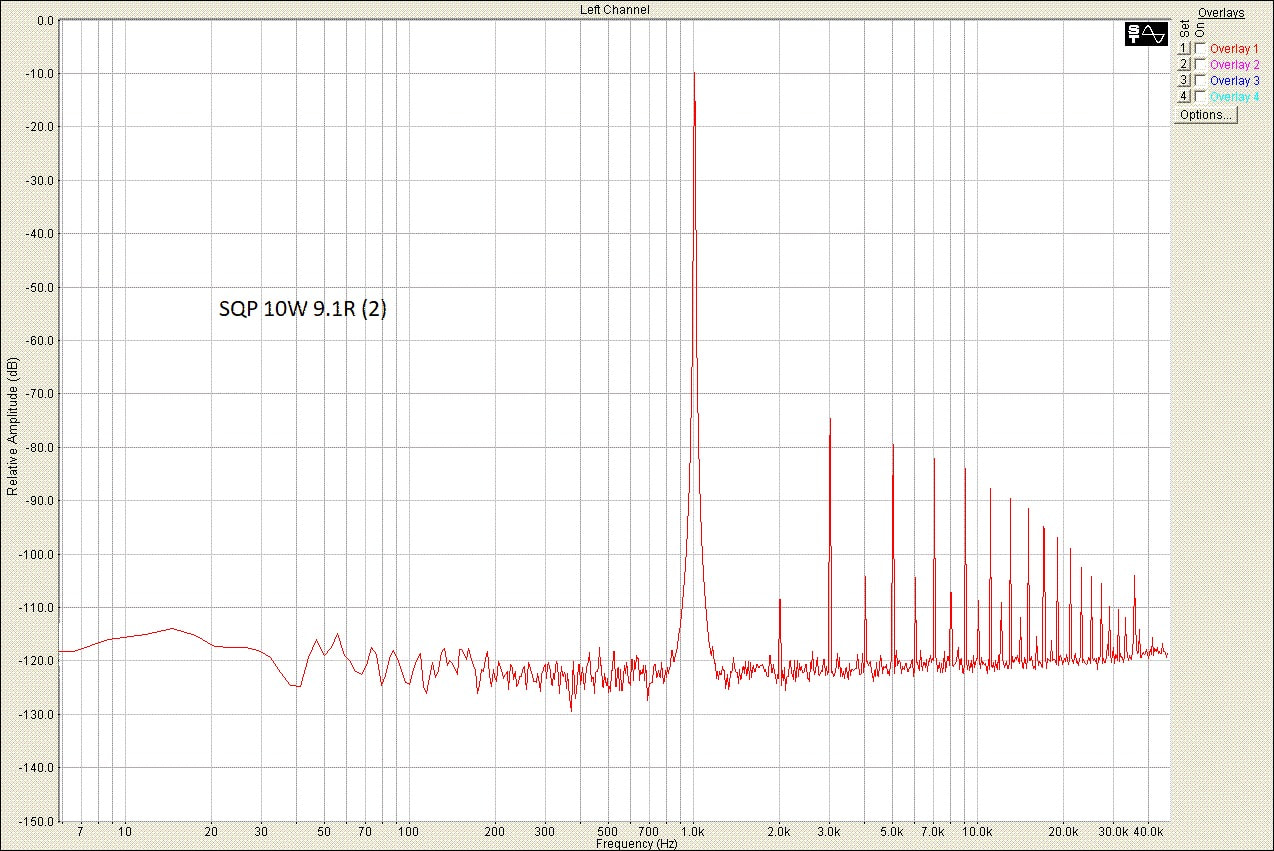

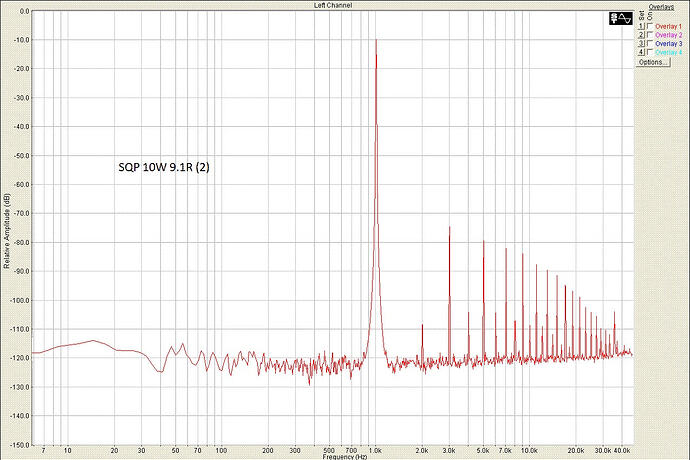

Причина нелинейности связана не с формой корпуса и не с мощностью проволочных резисторов, а с материалом проволоки, которой намотан резистивный элемент. Если проволока ферромагнитная, резистор под током демонстрирует выраженную нелинейность и начинает генерировать новые спектральные компоненты, которых не было в исходном сигнале (см. картинку под этим постом). Фактически резистор работает как источник искажений.
Существуют проволочные резисторы, намотанные немагнитной проволокой. Они ведут себя значительно линейнее. Проблема в том, что этот параметр нигде не указывается. По документации понять, какая проволока была использована в данном резисторе, невозможно.

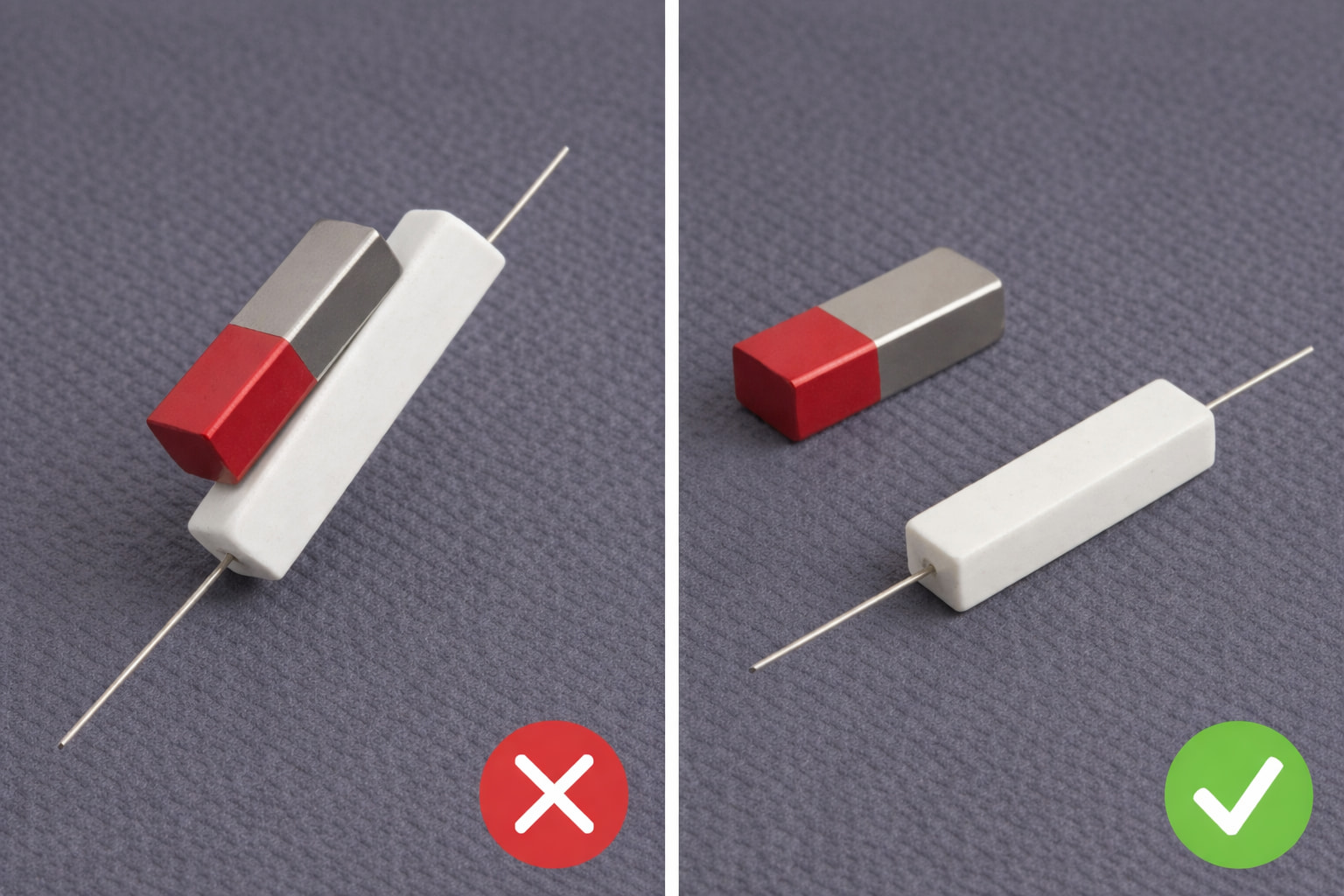

К счастью, существует простой и надежный способ проверки, доступный каждому: это обычный постоянный магнит. Если резистор заметно притягивается к магниту, его лучше не использовать в цепях переменного тока, где критичны низкие искажения, например в кроссоверах и сигнальных цепях усилителей. Вообще говоря, даже простой отрезок магнитного проводника длиной несколько сантиметров (например, из омедненного железа), включенный в силовую аудио-цепь с чистым сигналом (например, последовательно с акустической системой) способен создать целый лес гармоник с приличным уровнем, сопоставимым с искажениями вашего усилителя, или даже выше.
Общий вывод: избегайте ферромагнитных материалов в аудио цепях, особенно в сильноточных. Магнит - друг аудиофила.
