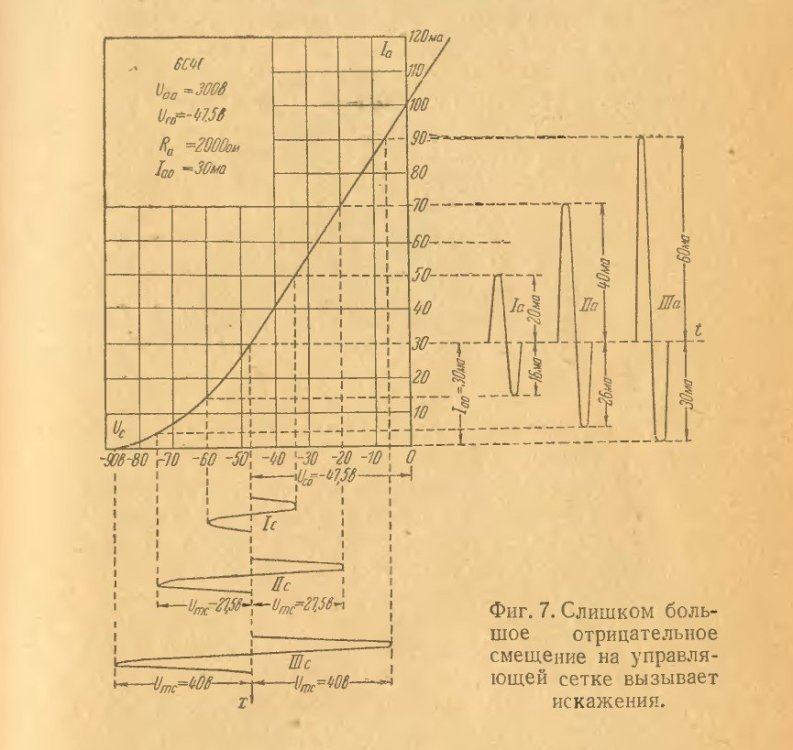

Вот для наглядности график:
Внизу синусоида обозначает входной сигнал. Видно, что уровни синусоиды одинаковый - максимальный размах 40В и 40В (самая нижняя). Теперь смотрим на правые синусоиды: Iа имеет размах 20ма верхняя часть и 16ма нижняя часть - это почти режим А, т.е. те самые 4Вт. Дальше при росте уровня сигнала разница в усилении плеч РР растет и на последнем графике становиться 60 и 30 ма, т.е. в два раза (это режим АВ).
