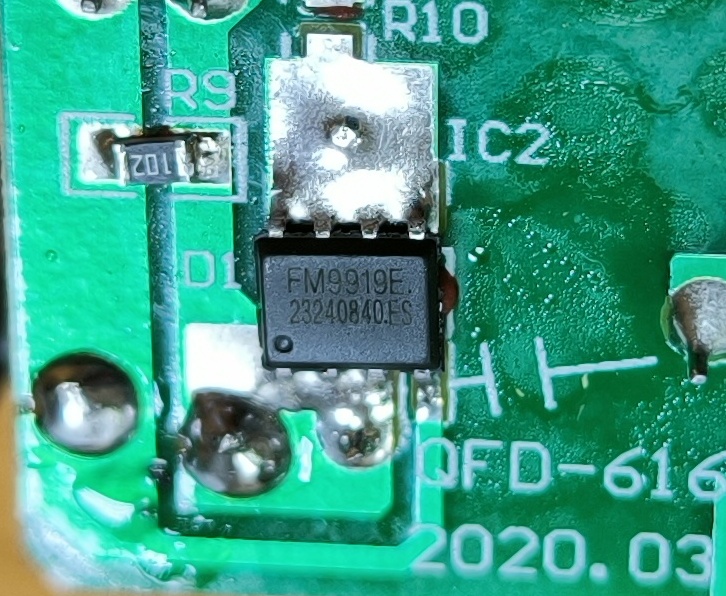

Пожалуйста, вот IC2

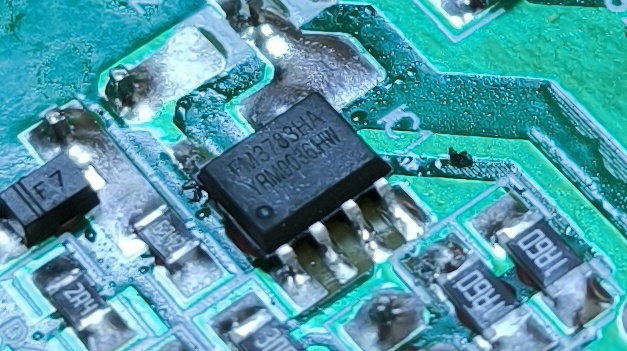

Вот IC1
1 лайк
Да, так и есть. Это синхронник на 5v 2A.
Но это ему не позволило догнать традиционный минвел. Увы, все таки в корзину.

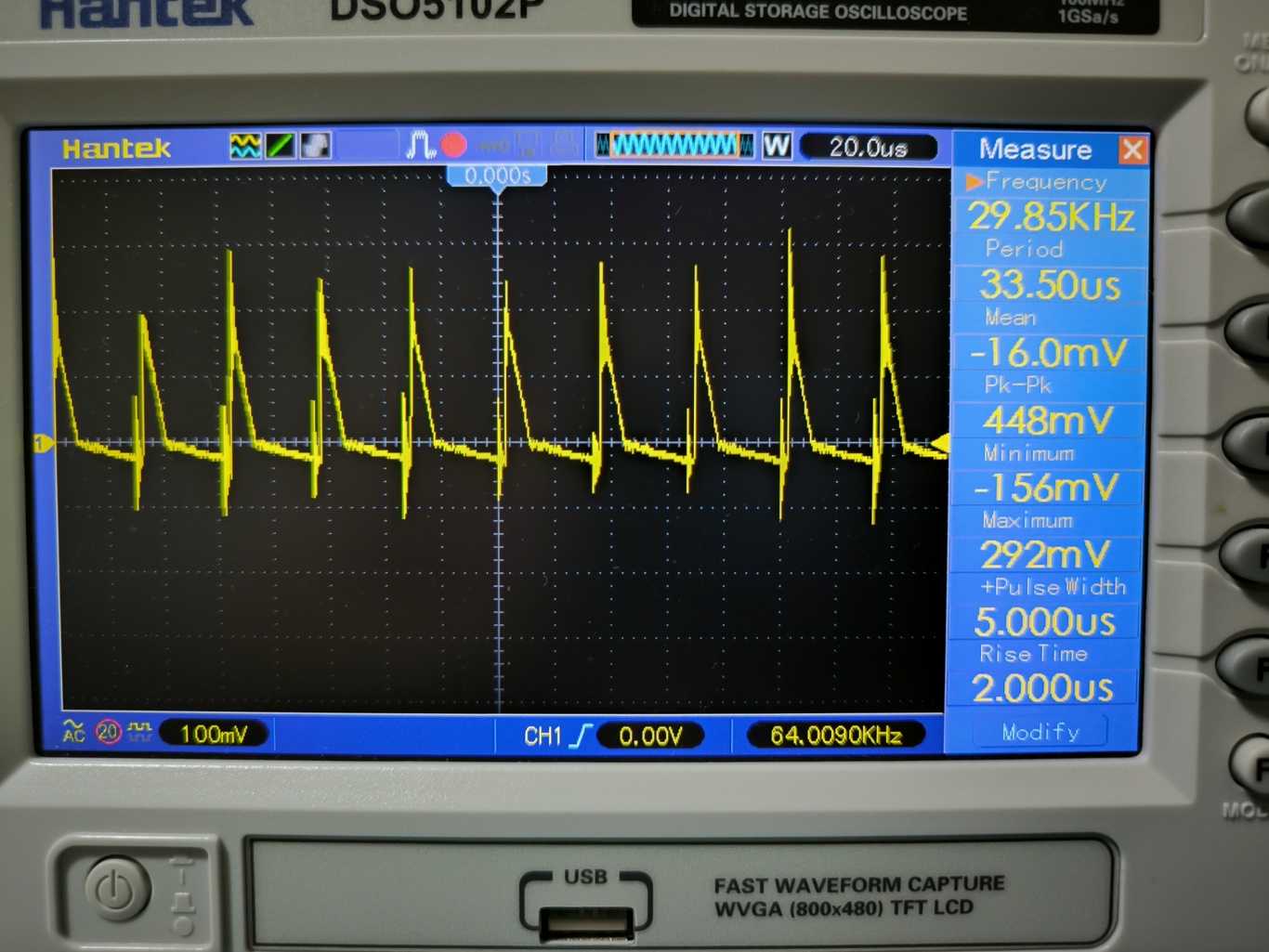

Нагрузка на резистор, ток 1 ампер.

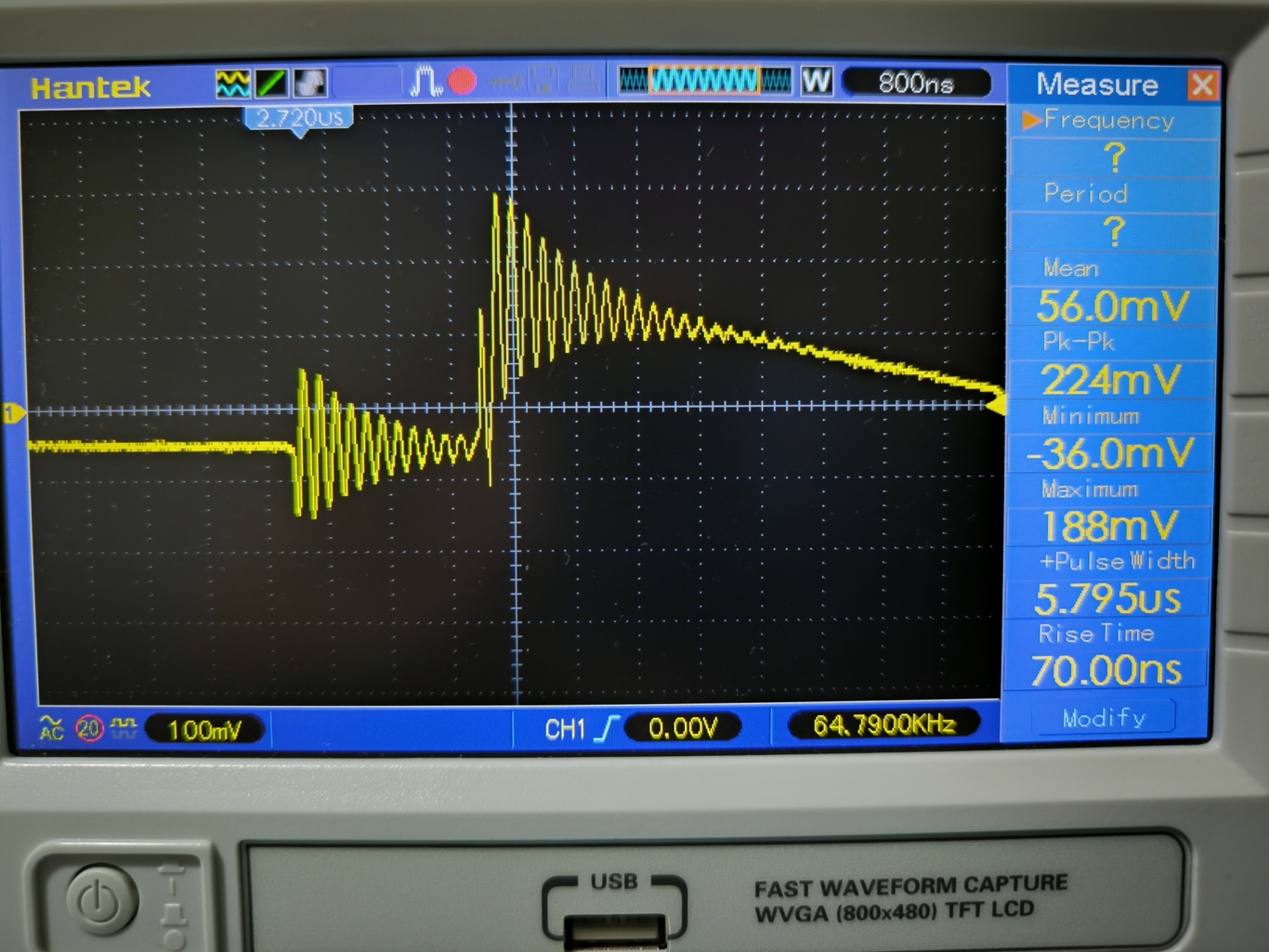

Пики вашего блока острые и высокие и от того энергетически слабые. Смотрите лучше что происходит в RMS. И RMS уже есть смысл сравнивать с вашим менвелом. А так, эти иголки с колючками большей частью прибьются первой же емкостью на входе потребителя.

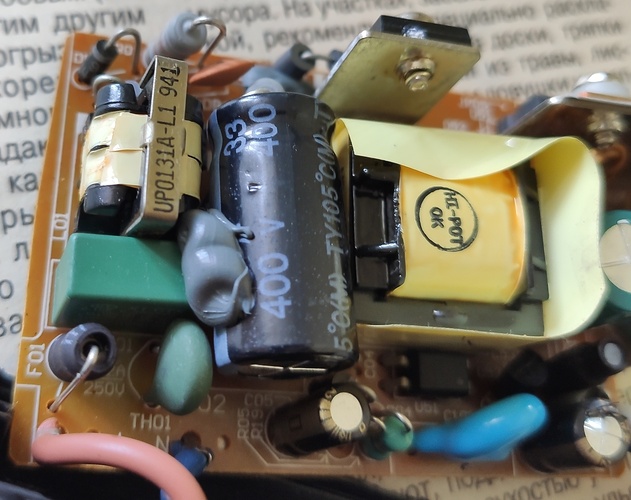

Если на место нераспаянного MOV1 запять X2-конденсатор, добавить нераспаянный С1, то можно и не выбрасывать, наверное сгодится для зарядки маломощных гаджетов типа часов, читалок, и т.п.
Полноценного фильтра помех как в Минвелах конечно не бывает в таких мелких зарядках, поэтому и для аудио малопригодны.

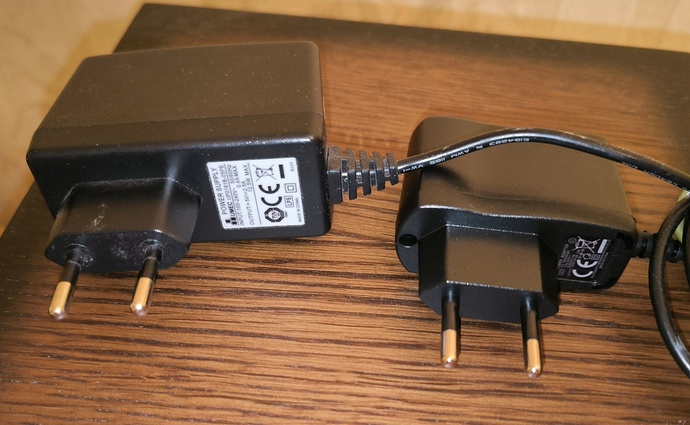

Вот у того что слева, а он тоже некрупный,
внутри помещается все. Менял в них в выходном CLC электролиты: вместо штатных 1000+100мкФ туда прекрасно помещаются 1800+1200мкФ panasonic fs, в результате чего уровень риппл/нойз в разы меньше становятся чем у фабричных минвелов аналогичного сорта.
1 лайк

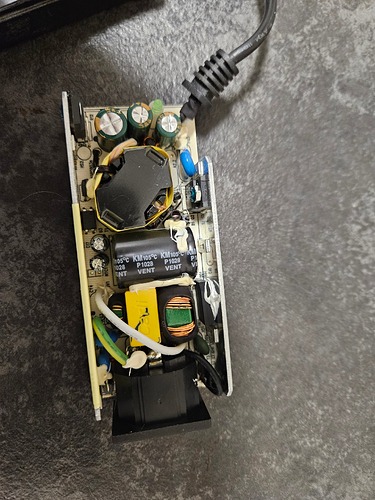

Ну этот-то больше по размеру, на ток 2.5A, элементы все мощнее и больше размером, обратная связь через оптопару, дроссель на выходе, и синфазный дроссель во входном фильтре поместился, хорошо, классический добротный импульсник.

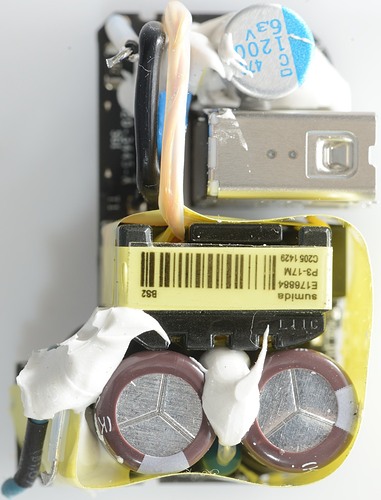

В зарядку Apple 12W, например, синфазный дроссель не поместился, зато есть полимерник на выходе
У него еще и ценник весьма баргинистый, это от старого роутера Асус, которые продают за копейки. Разве что доп затраты на рекапинг.
https://www.avito.ru/mytischi/tovary_dlya_kompyutera/wi-fi_router_wl-500g_asus_3339130674
В описании лота на фото есть маркировка этого блока крупным планом.
1 лайк
А можно полюбопытствовать какое откровение ищется в этих мусорных вариантах?
4 лайка
Симпатизирую Андрею. Старается человек. Занят, кому-нибудь интересно.
1 лайк
Расстояние от нуля отсчета до самого глубокого минуса, до дна. С незатейливой точки зрения простых измерительных приборов.
полно.
понижающие на авито или мешке советские ТН от 300 рублей до несколько тысяч, в зависимости от мощности, или, к примеру, не иначе как изготовленный в сумерках блок питания Бп-24-5 Телеинформсвязь - за сумму чуть меньше 1000 рублей - внутри только трансформатор стоваттный со сварным сердечником. Но честные сто ватт, лаком залит, на выходе 24 вольта, так как обмотки секционированы и ничем не закрыты - можно совершенно спокойно лишнее отмотать. Бонусом - хороший металлический корпус с выключателем, индикатором и предохранителем. А, и с сетевым шнуром. Причем что меня сильно удивило - прям хорошее качество изготовления трансформатора, хорошее качество монтажа и откровенно печальное качество сетевого шнура и сборки неплохого корпуса.
если просто разделительный - то ТА.
2 лайка
Всем привет!
Кто-нибудь встречал качественные по звуку внешние аудиофильские импульсные блоки питания, чтобы питать стриммеры, конвертеры и прочее с входами в диапазоне 5-25В постоянки например?
Очень много тем и реализаций посвящено линейным блоком питания, а вот по импульсным как-то глухо, в конце концов тот же chord, hypex и прочие давно используют импульсные БП.
Ну вот перечитаете тему и станет звонко.
2 лайка
Тема то есть подобная, но тут по большей части обсуждают промышленные или около промышленные ИБП. Но в целом можно и здесь пообсуждать.
10 лайков
Ему нужен, дополнительный синфазный фильтр?
Е320 вам здесь не ответит. Его больше нет с нами, продолжает просвещать в телеграмме.
2 лайка
По звуку тоже?
