Здравствуйте

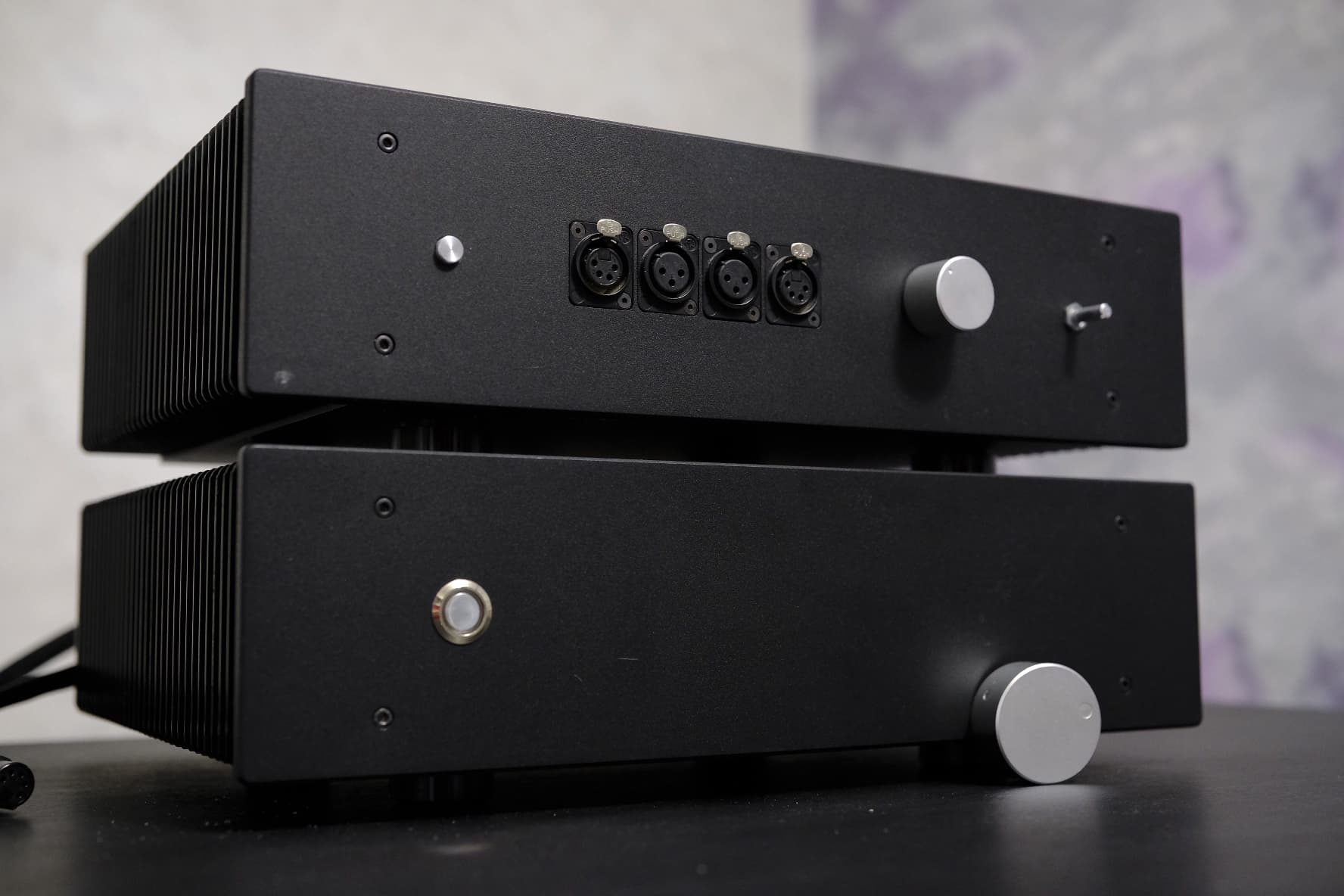

Да, это моё давнее творчество. Точнее это цап на заводской NOS платке на ad1865, которую я глубоко твикнул и поставил в корпус.

2 лайка

У Nordost, емнип, вообще не было и нет из чистого серебра кабелей…

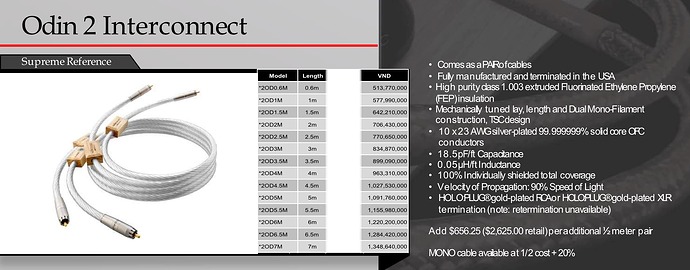

Each Odin 2 cable has a foundation of silver-plated, OFC solid core conductors…

silver-plated, … 99.999999% OFC conductors

У первых аналогично…

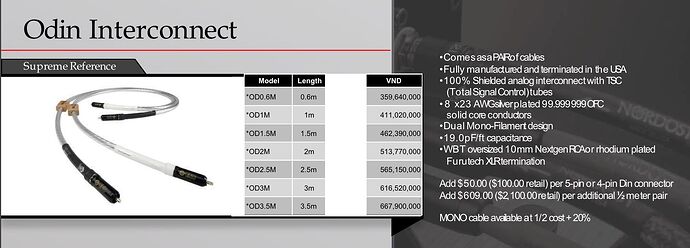

Only the most elite materials are used in the construction of Odin cables, including the highest purity class FEP and a heavier grade of silver plating…

99.999999% oxygen free copper conductors, each covered by an 85 micron layer of extruded silver

2 лайка

Ну, может китайцы делают из серебра :wink:

1 лайк

Или из люмини, тоже блестит как серебро :slight_smile:

Это JPS “Alluminata”.

Хз, дело было уже давно (это был ещё самый первый один), и я точно помню что моножилки там были без меди на срезе.
Хотя уже даже засомневался, но проверить не на чем

Я очень много времени с Nordost провёл… :blush:

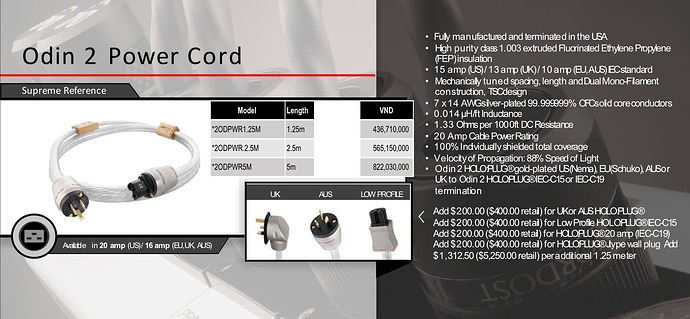

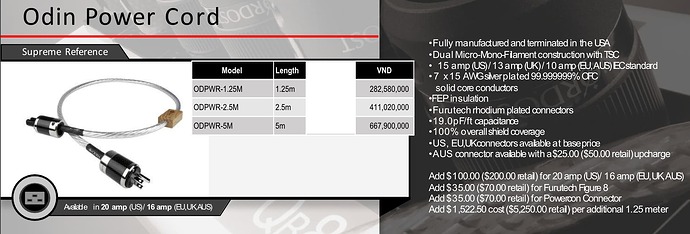

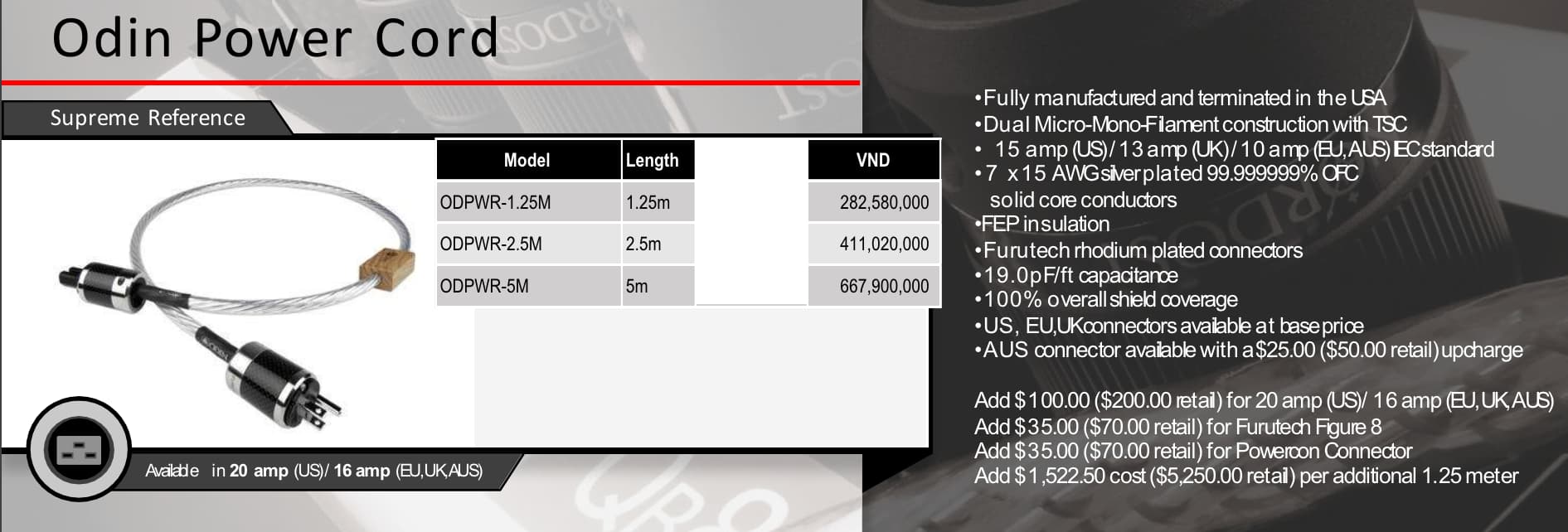

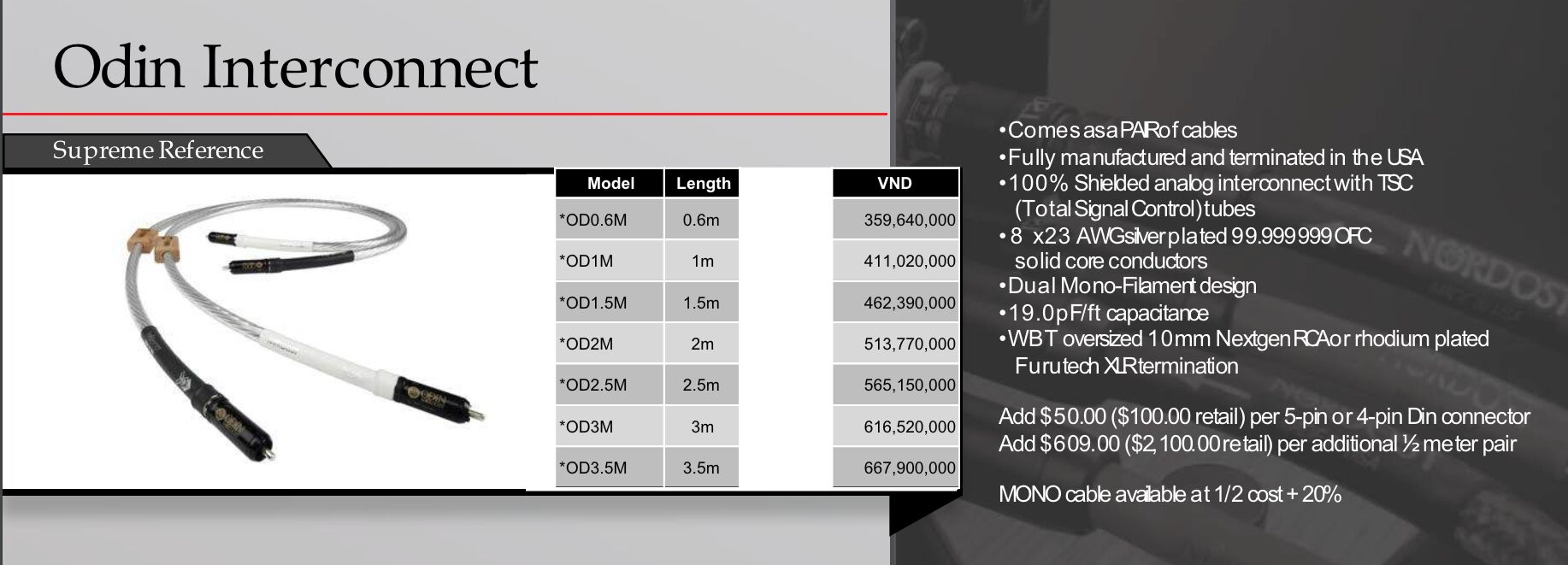

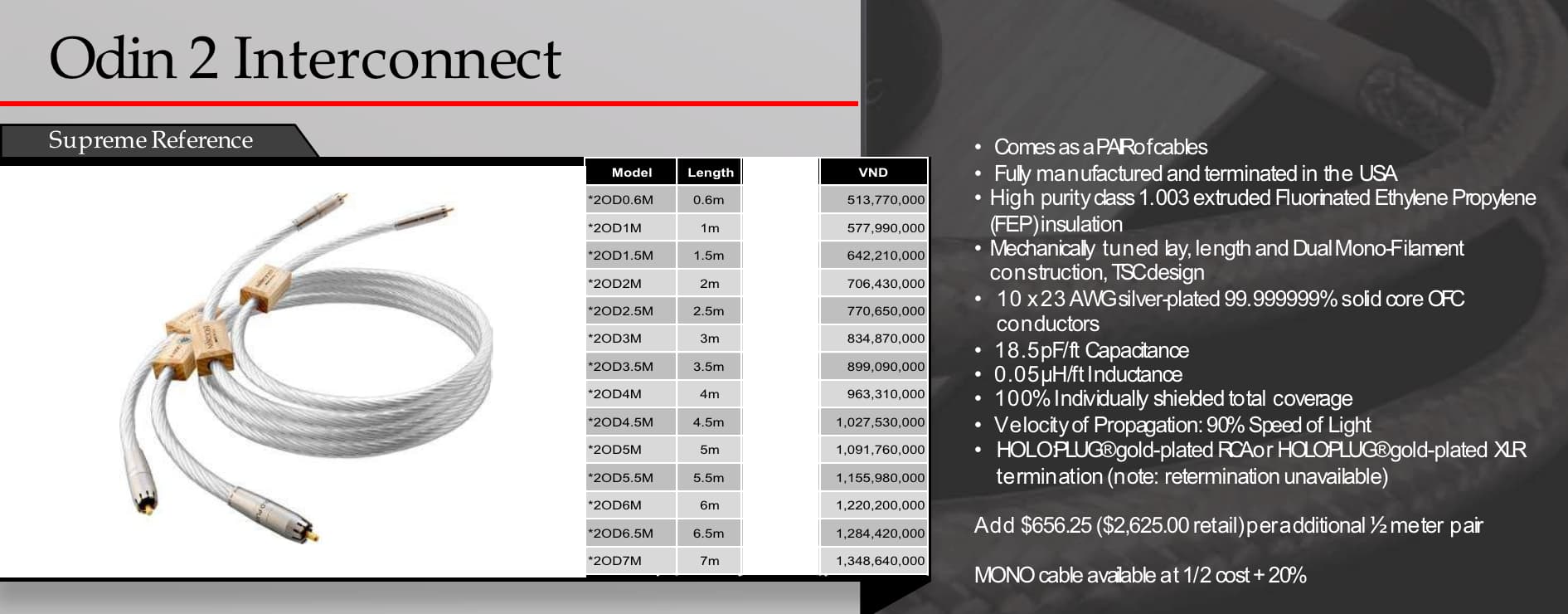

Можно взять офф.прайс-лист 2019 года, где были обе линейки ODIN сразу.




2 лайка

Ну так, когда откусываешь жирно намазанный серебром провод небольшого сечения, то серебро на срез попадает и кажется, что сердцевина тоже серебро. Или как выше писали - кетай :slight_smile:

1 лайк

Предлагаю вернуться от аудиофильской лирики к более практической плоскости :slight_smile:
Некоторое время назад я заинтересовался темой генераторов опорной частоты, и есть первые результаты экспериментов. Было собрано два генератора меандра на 10мгц:

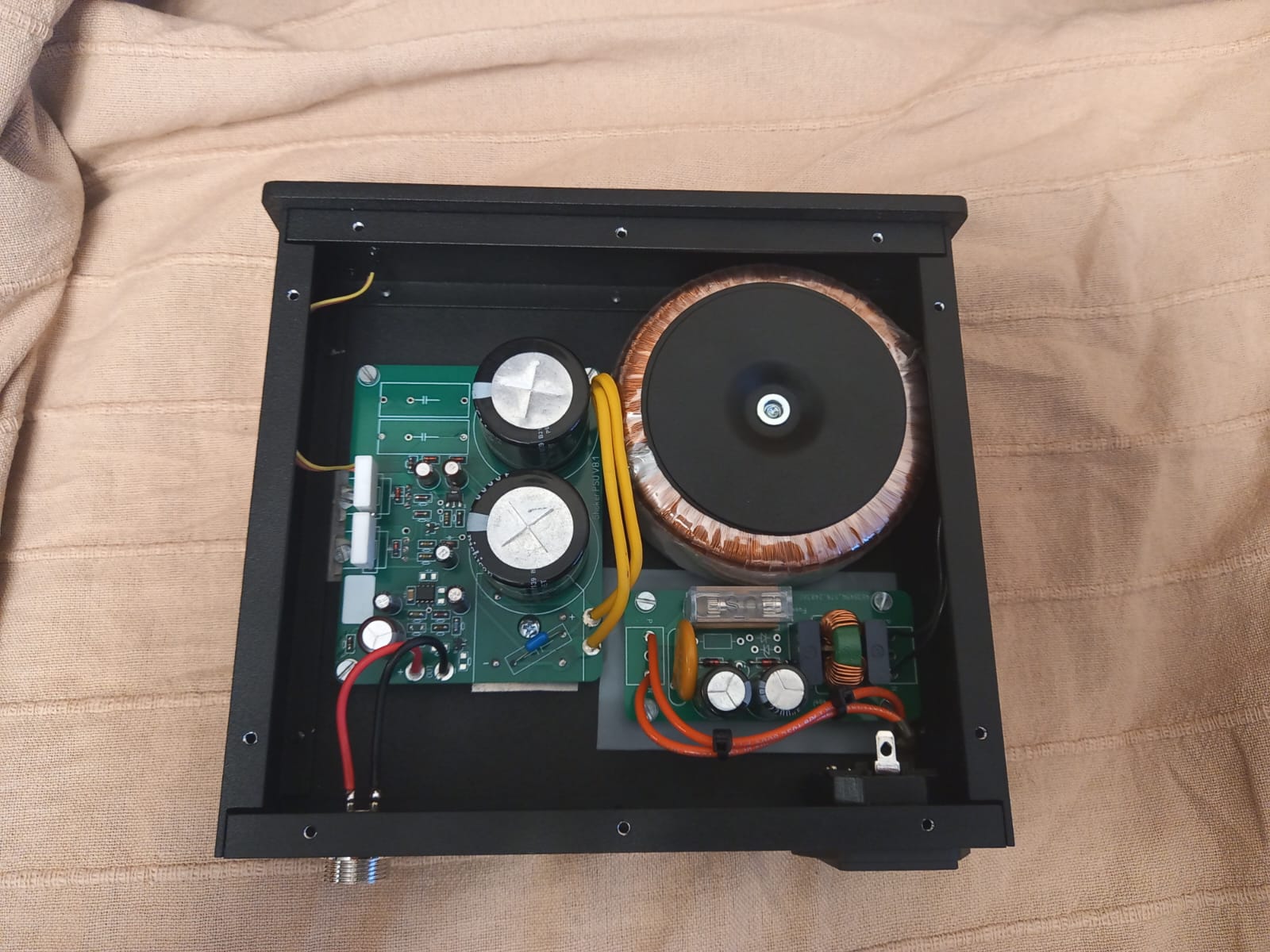

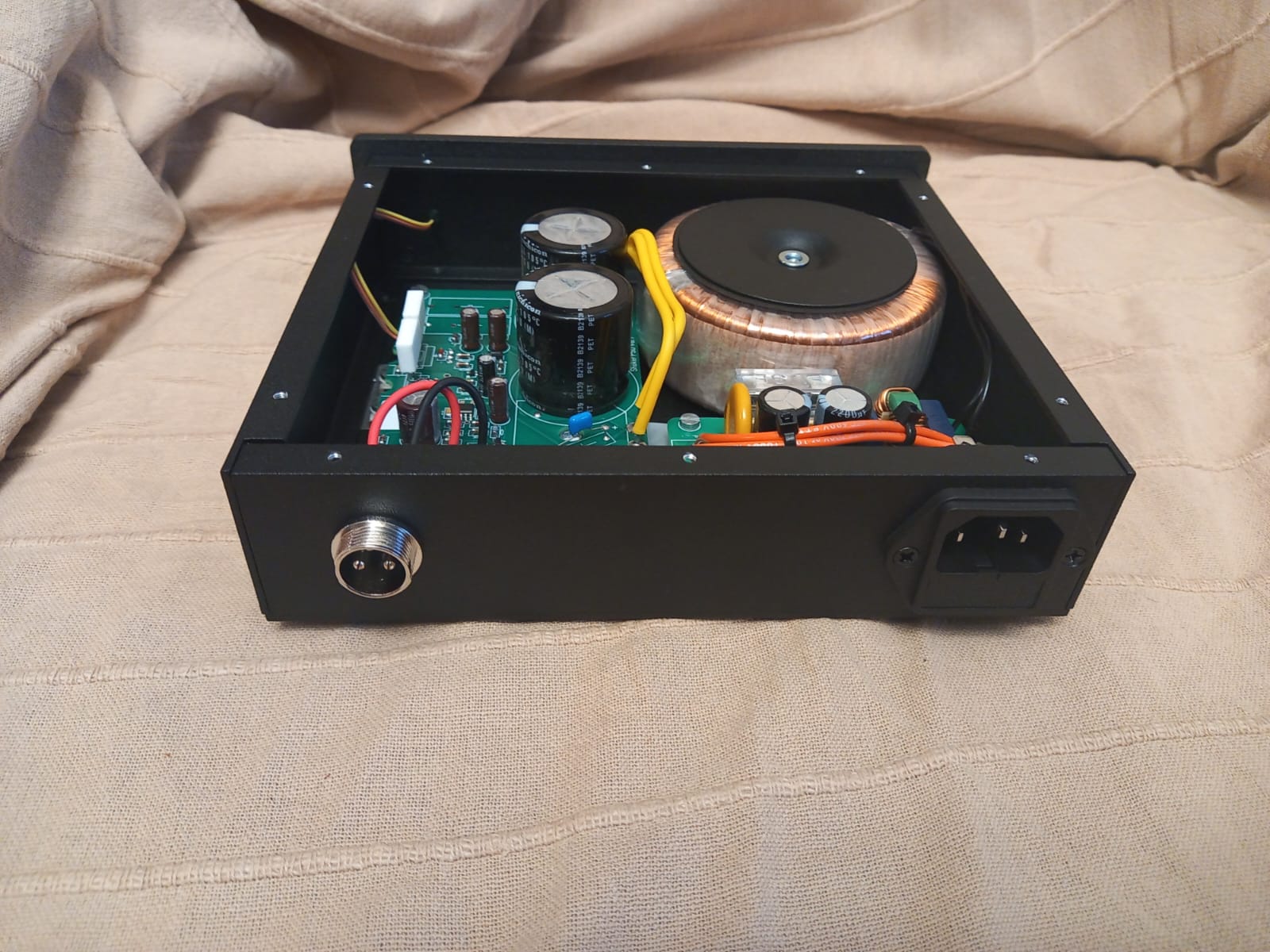

  1. Генератор на основе китайского термокомпенсированного кварца плюс немного цифровой магии. Питание на трансформаторе с распределёнными обмотками + сетевой фильтр, простая но эффективная схема стабилизатора разработана специально под него, малошумящая.

  1. Генератор на основе изделия Питерской фирмы “Морион”, термостабилизированный. Тут никакой лишней “магии”, просто жёстко экранированный БП под это всё плюс немного обвязки вокруг генератора.

Пришлось повспоминать как более менее прилично смотрят формы таких сигналов, получилось не идеально но хоть как то сравнить можно.

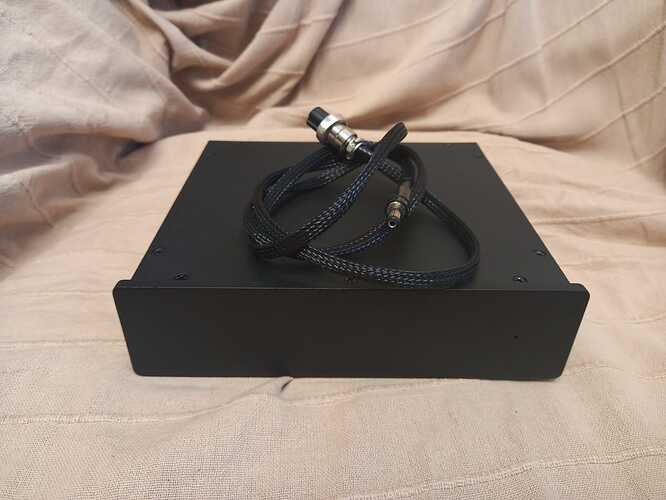

Мой “колхоз”:

“Морион”:

У моего генератора фронты чуть более затянуты т.к. я на выходе импульсный трансик поставил, он примерно раза в два их замедляет, но никакого криминала в этом нет. Некоторый “звон” который видно на обеих картинках скорее всего тоже заслуга не идеального согласования кабеля для измерений, реально там этого нет.

Далее было проведено испытание “на натуре” с прослушкой результата. Резюме - оба генератора очень позитивно влияют на работу ПКД со входом синхры, прям очень сильно. По результатам мой генератор был чуть доработан по питанию, т.к. это сильно влияет на конечный результат. Далее всё это поедет в Москву, к более опытным тестировщикам.

26 лайков

у генераторов - основной характеристикой является фазовый шум на 1hz(как пример cybershaft)
быть можно у Ваших как-то измерить?

Для таких измерений нужен доступ к специфичному дорогому оборудованию, которого у меня к сожалению нет. Если у кого то вдруг оно завалялось - с радостью отправлю на измерения :slight_smile:

В результате ещё небольших творческих изысканий - выбросил с выхода своего генератора импульсный трансик. Он не только тормозил но и ещё кое что по мелочи портил, без него форма сигнала стала практически неотличима от генератора Морион.
Разницу по фазовому шуму конечно никто не отменял, но пока посмотреть её нечем.
С другой стороны - в любом случае финальное прослушивание решает, вот его и подождём.

10 лайков

означает-ли это, что такие элементы могут принести больше вреда, чем пользы ? В схеме с “Морион” был подобный ? Что скажете о цифровых изоляторах ADUM, у них-же подобный принцип работы ?

В случае с такими ВЧ сигналами скорее да, вреда больше. Там скорость нарастания пара наносекунд, сложно сделать хороший транс который это не испортит. Опытные товарищи меня об этом заранее предупреждали, но я всё таки попытался…

Нет

Ни разу с ними не работал

1 лайк

Может не выбрасывать, а сделать переключатель «напрямую/через транс» для выбора лучшего варианта?

10мгц меандр, тумблером? Ну такое… Там форма дорожек и расстояние между ними уже влияет на то как сигнал выглядит
Я скорее всего напрошусь ещё раз послушать со всеми доработками, и там решу как оставлять.

8 лайков

Итак, у нас продолжение/окончание истории с чудом японской инженерной мысли :slight_smile:

Собственно всё после доработок было хорошо, но мне прям очень не нравилось как греются буфера на выходе балансных выходов - через 10 секунд после включения палец уже не терпит, а пирометр показывает больше 60 градусов. Конечно, там в микрухах есть термозащита, и она отключит их после типа 160 градусов, но меня это всё не устраивало, и я полез разбираться. А первый же тычёк осцилографом навёл на тяжёлые мысли, по результатам которых пришлось срисовывать с натуры всю аналоговую часть чтобы понять чего они там накреативили, благо там не сложно. Собственно что я увидел:

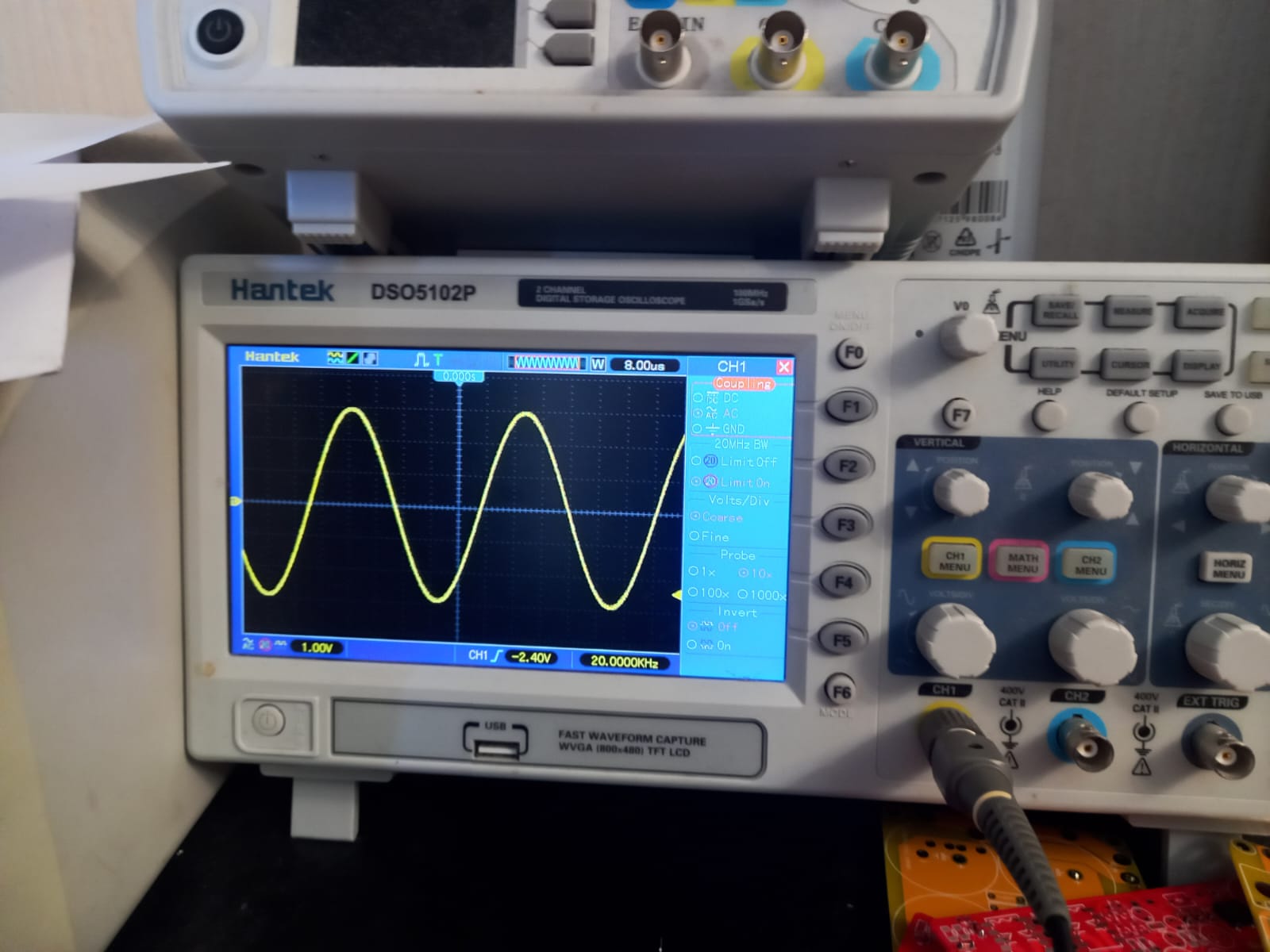

Вот так выглядит сигнал 20кгц синус на линейном выходе цапа -

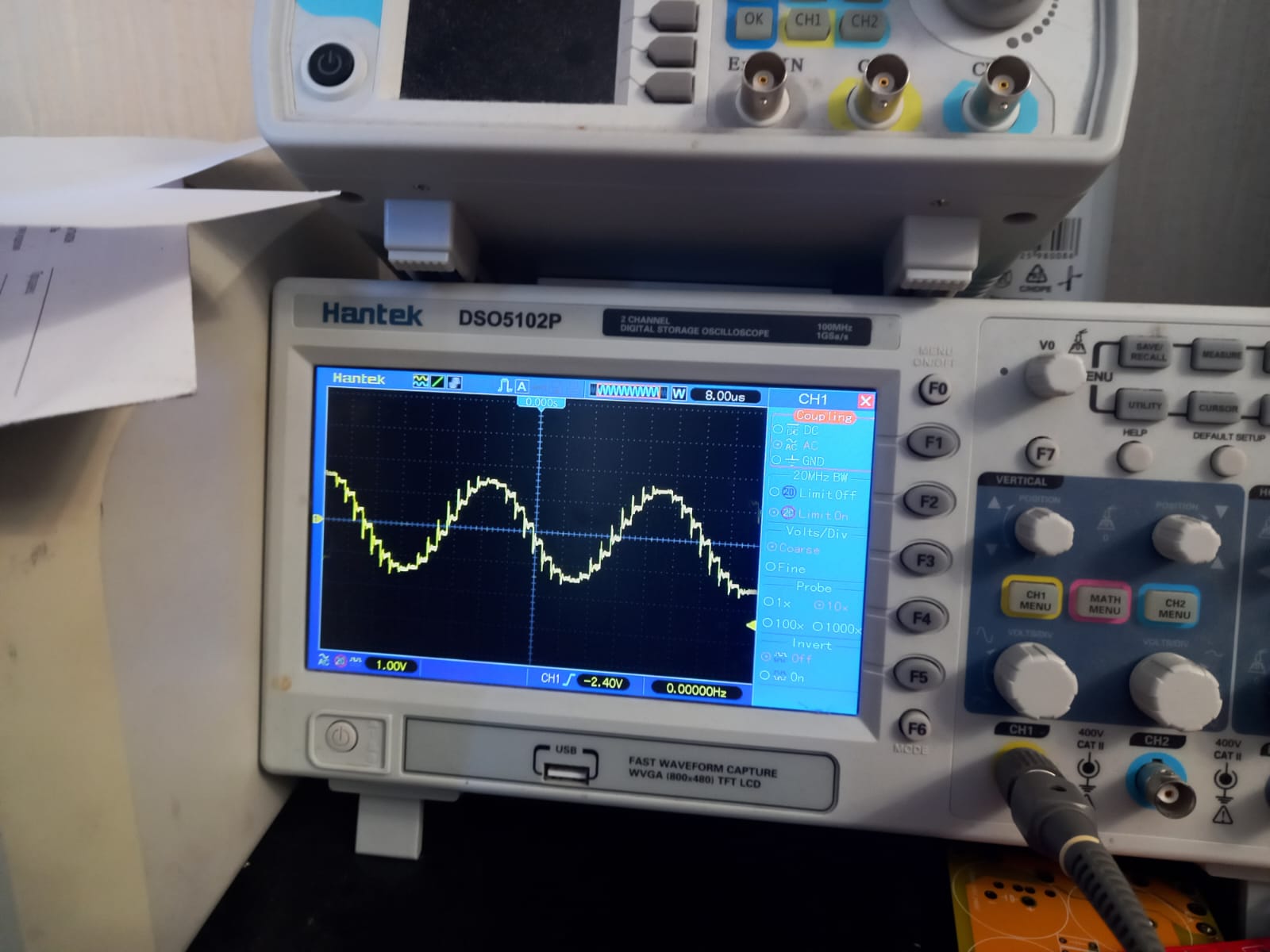

А вот он же на балансном выходе:

Кроме того, по всем выходам стоят “проходные” электролиты, и избавиться от них по хорошему нельзя, т.к. на балансных выходах висит постоянка минус 2,5…3 вольта.

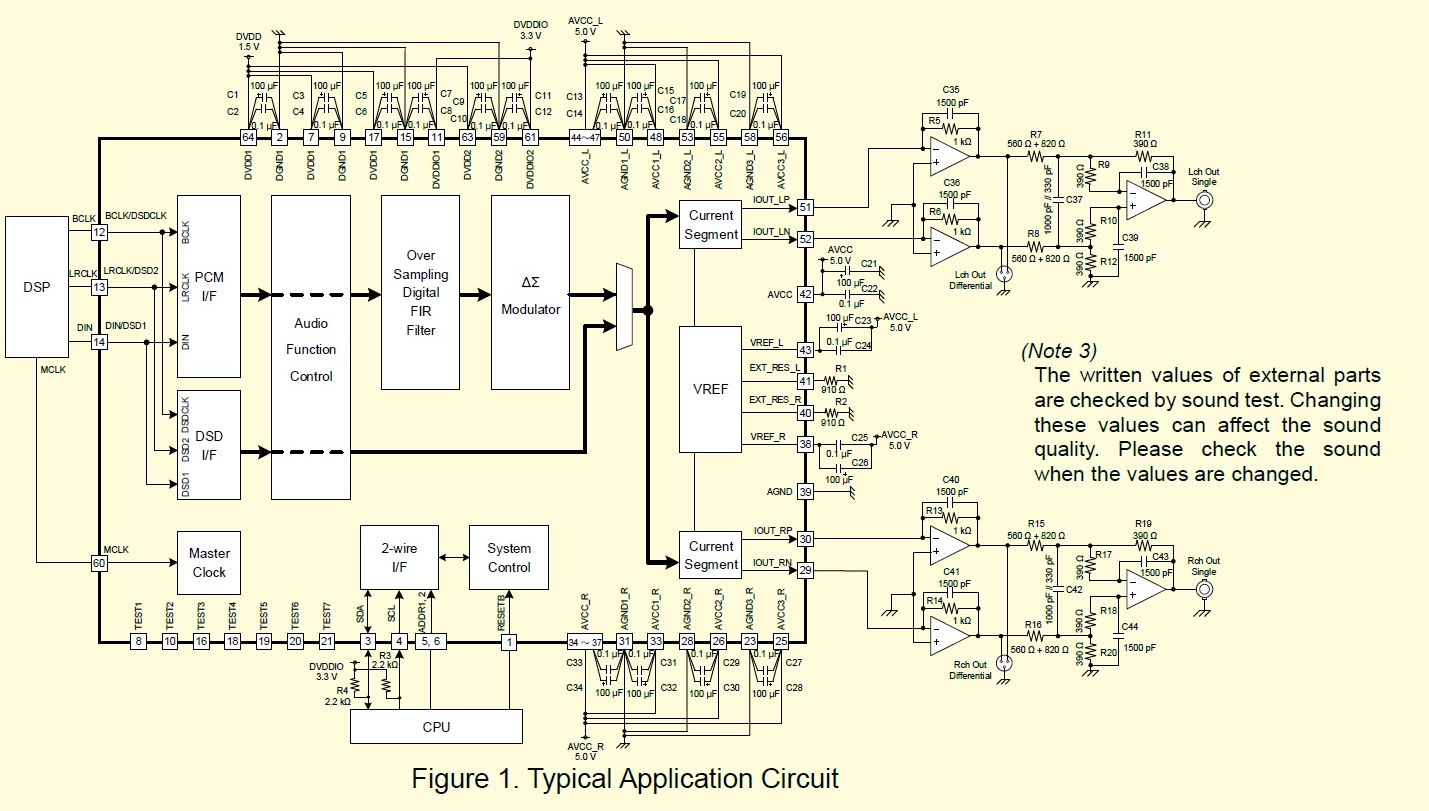

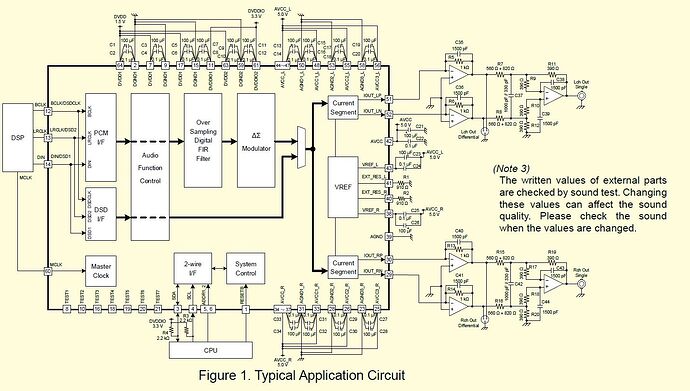

Как оказалось те кто это проектировал от даташита не особо далеко ушли. Вот так это должно быть, если верить даташиту на цап BD34301EKV:

Надпись про то что можно подбирать всё на слух меня позабавила, а кто то отнёсся серьёзно. Проблемы там две, точнее даже три:

  1. У цапа ноль шкалы соответствует вытекающему току 5ма, в результате на балансных выходах - если делать как тут нарисовано - вылезает постоянка. Но типа она одной полярности и на балансном входе усилителя она вычтется, но подход такой себе. В нашем случае люди таки поставили конденсаторы чтобы постоянку отсечь.
  2. В нашем цапе стоит не одна микруха, а шесть штук - по три в канал. И их токовые выходы тупо спараллелены, что привело бы - если не трогать аналоговую схему - к увеличению напряжения на выходе преобразователя ток-напряжение - в шесть раз. Чтобы это пофиксить японцы просто уменьшили резистор в преобразователе с 1 килоома до 75 ом. Всё бы хорошо, но конденсатор параллельно ему стоял не просто так, а его номинал они увеличить не стали. В резльтате частота среза фильтр улетела куда то очень высоко, и всё недофильтрованное безобразие полетело на выход.
    Линейный же выход имеет дополнительную фильтрацию, которая всё сгладила, и там всё хорошо.
  3. И конечно на балансный выход были воткнуты прекрасные буфера BUF634, причём их перевели в широкополосный режим - 250мгц, чтобы всё недофильтрованное безобразие уж точно долетело до усилителя :frowning:
    В таком режиме BUF634 потребляет повышенный ток и очень сильно греется. Даже не знаю что было бы с платой в этом месте после достаточно долгой работы. Может и ничего, но зачем такие решения и страдания я не понимаю.

В результате Я перевёл буфера в “узкополосный режим” - всего 35мгц :slight_smile:

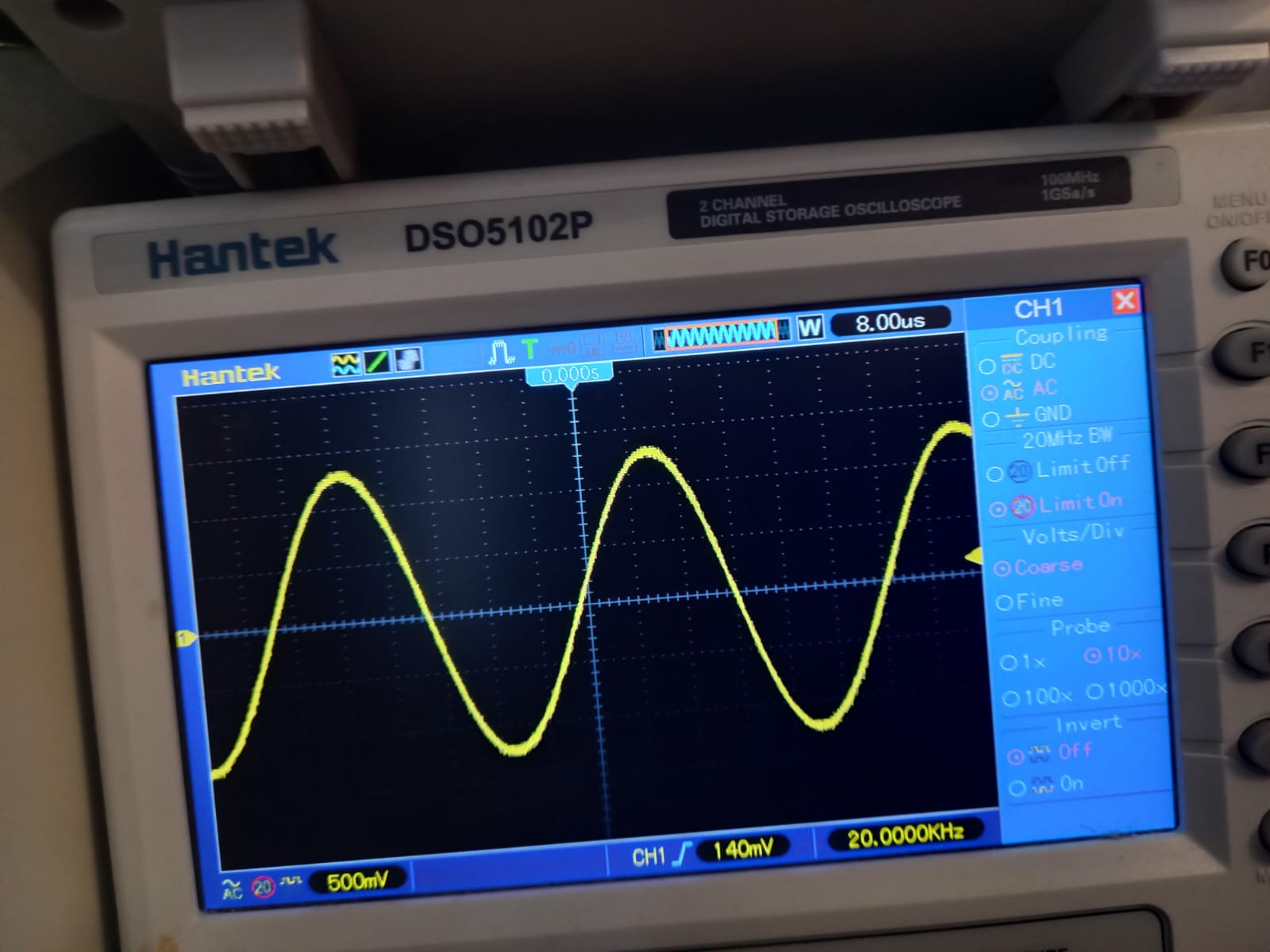

Параллельно резисторам преобразователей ток-напряжение напаял дополнительные конденсаторы - после нескольких экспериментов выбор пал на REL-CAP RTE. Родные 1000 пикофарад оставил, пусть будут. Так же поставил небольшой дополнительный полистирольный конденсатор на самые выходы, чтобы дофильтровать свч грязь которая могла там пролезть. Теперь тот же синус 20кгц на балансном выходе выглядит так:

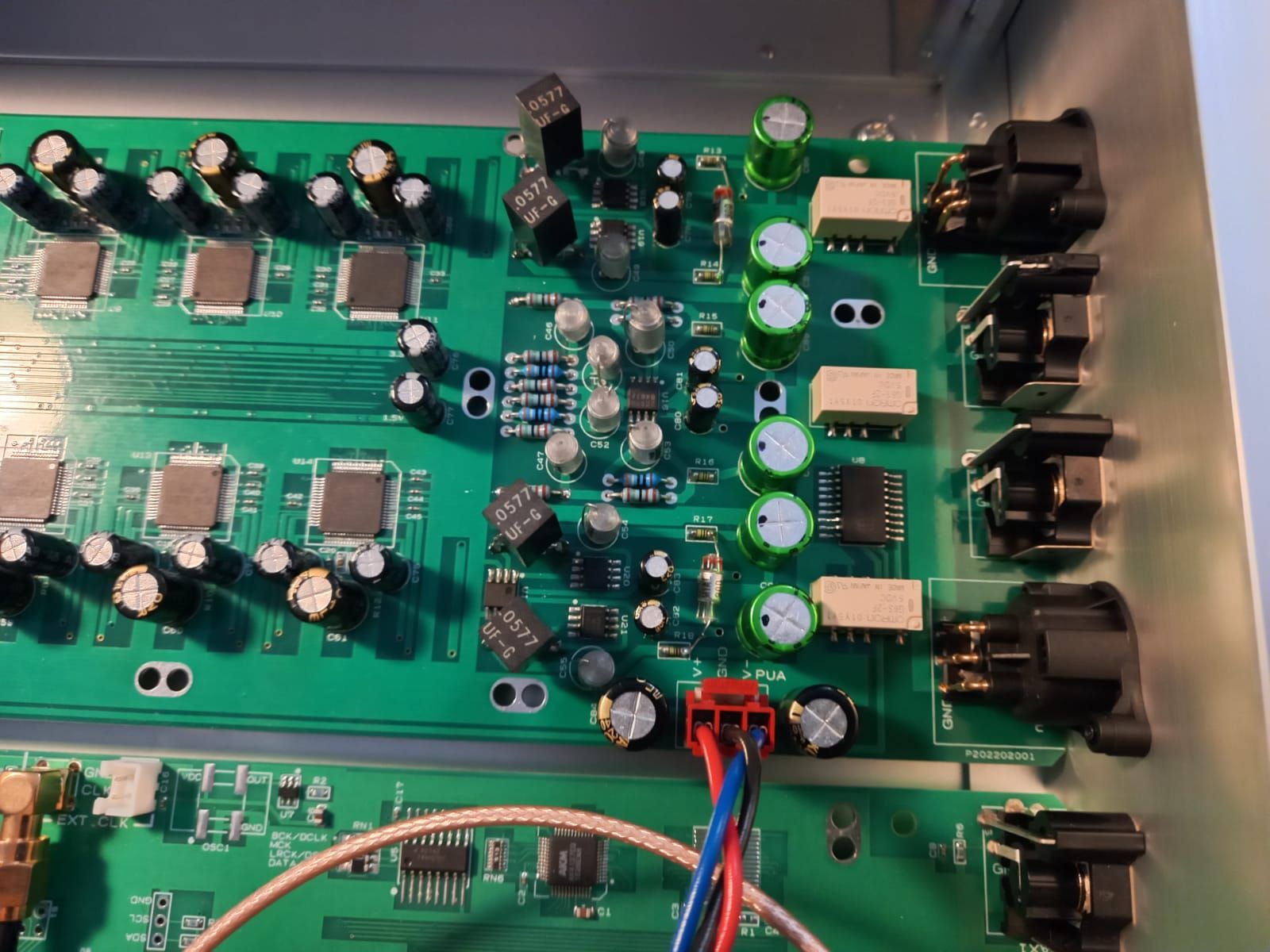

Плата цапа:

Думаю после нескольких независимых прослушек уже отправлю цап владельцу.

26 лайков

Надо итого послушать!
