Ну чтож начнем с малого: схема
Для начала надо разобраться с этим, далее вопросы по фонокорректору и питанию. В питании судя по всему тоже колхоз.
Есть у кого нибудь мысли по данному вопросу?
Спасение утопающих, дело рук самих утопающих. Просто мне кажется вам надо начать ремонт самому, и уже походу пьесы задавать уточняющие вопросы. И делится полученным опытом.
Да, скорее всего так и придется делать.
Еще удобно когда есть рядом исправный аппарат. Можно сравнить правильность коммутации и рабочий режим.
Это вообще бесценно, посмотреть на реально живой аппарат и сравнить с полумертвым.
Мда похоже придется копить пенсионные рублики и отдавать комуто на ремонт так как тут тишина
Я тоже хочу ,/ не то что отремонтировать - почистить. 5 тыс. в Москве за такую чистку лет десять назад. Знаю- как, но что из этого получится - не знаю. Глаза боятся - а руки делают!
Товарищи всем привет, есть такое устройство как мини муз. центр Audio Pro, у него 2 колонки, саб и сам основной блок к сидюком, в какой то момент перестала регулироваться громкость, те. там что-то пиликает чутка и все, поставили на стол, даже не поняли как разобрать и посмотреть что внутри, там корпус кожей отделан. Кто может в Москве посмотреть что с этой игрушкой случилось?
@earn вам скорее всего в эту ветку Ремонт усилителей - #1509 от пользователя alpatov.andrey
Информация для начинающих рукоделов
Приветствую все!

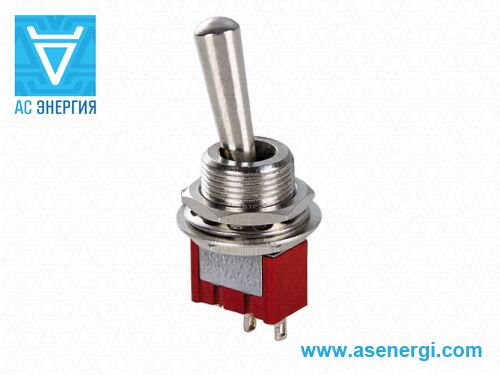

Прошу помощи разобраться в тумблером MTS-101-L1: какие у этого тумблера контакты - круглые на плату или плоские под плоские разъемы.
На фото не разобрать, похоже на круглые на плату.
В Datasheet, что на странице ниже для указано, что плоские.
Здесь же задам еще вопрос: есть ли еще какие-либо тумблеры на 220В с длиной резьбовой части более 11 мм? В проекте корпус имеет переднюю панель толщиной 8 мм.
Спасибо.
На тумблере плоские контакты под пайку (где то у меня валяется один). То что в даташите это совсем другой переключатель.
Михаил, спасибо за ответ.
Но в приложенном даташите как раз тот переключатель MTS-101-L1 (цвет только другой) и контакты там указаны именно плоские, какие и надо.
А вот на фото на сейте чипдип не понятно, круглые или плоские, больше на круглые похоже. если так и будет, не предъявишь потом.
Хотя чипдип пишет:
Изображения служат только для ознакомления, см. техническую документацию.
Михаил,
Вас не затруднит измерить толщину гайки, гровера и стопорной шайбы на вашем тумблере?
Спасибо.
Поищу…
Добрый день, у меня вышел из строя сабвуфер velodyne eq-max 12. Отдал в ремонт, замена модуля усилителя не помогла. Писал в velodyne они игнорируют, судя по тому что искал в сети платы под замену не выпускают. Думаю вот чем могу помочь ремонтнику, схему в интернете не нашел, может тут кто подскажет.
Хотелось бы его починить или хотя бы включить на новом усилителе минуя dsp, отдав подстройку ресиверу.

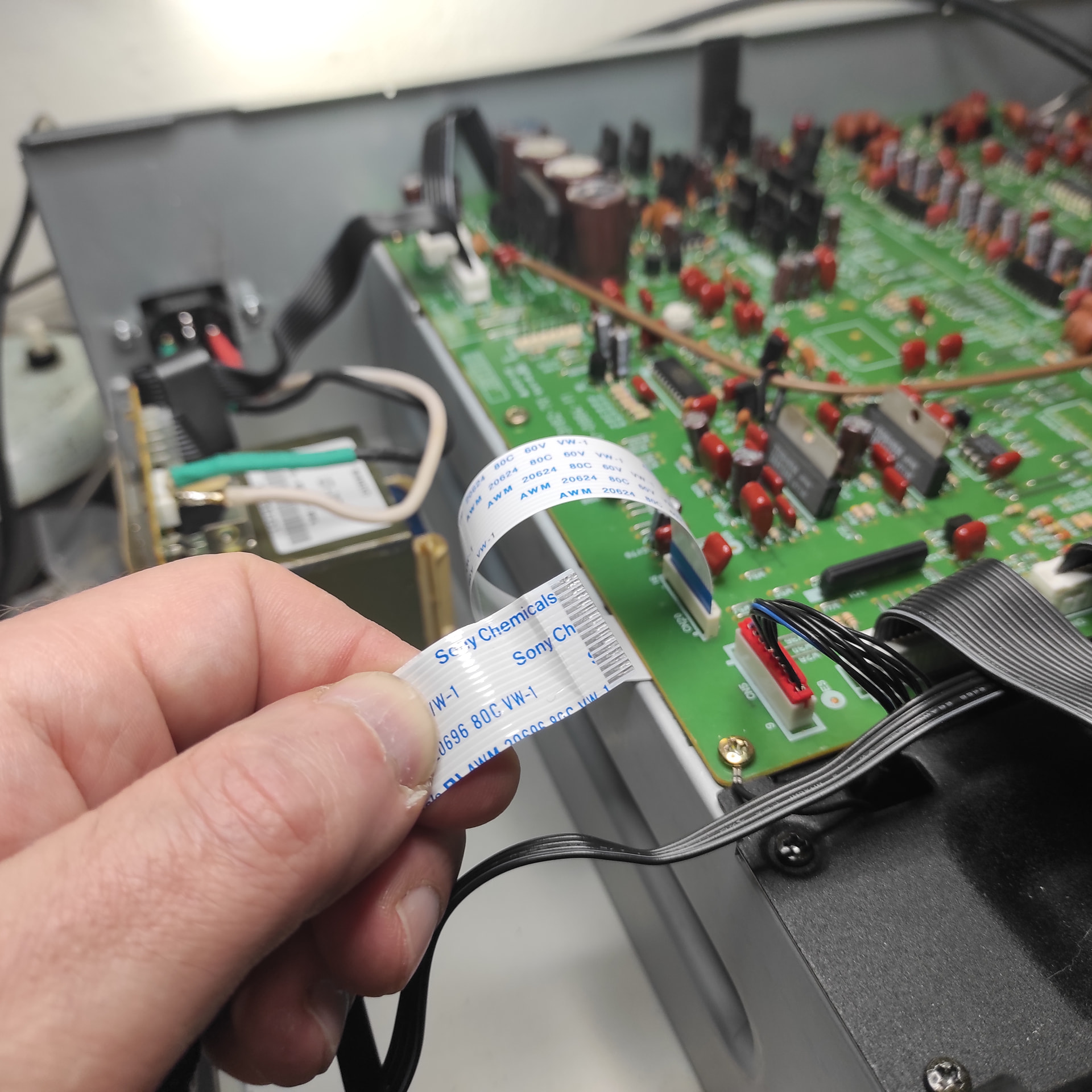

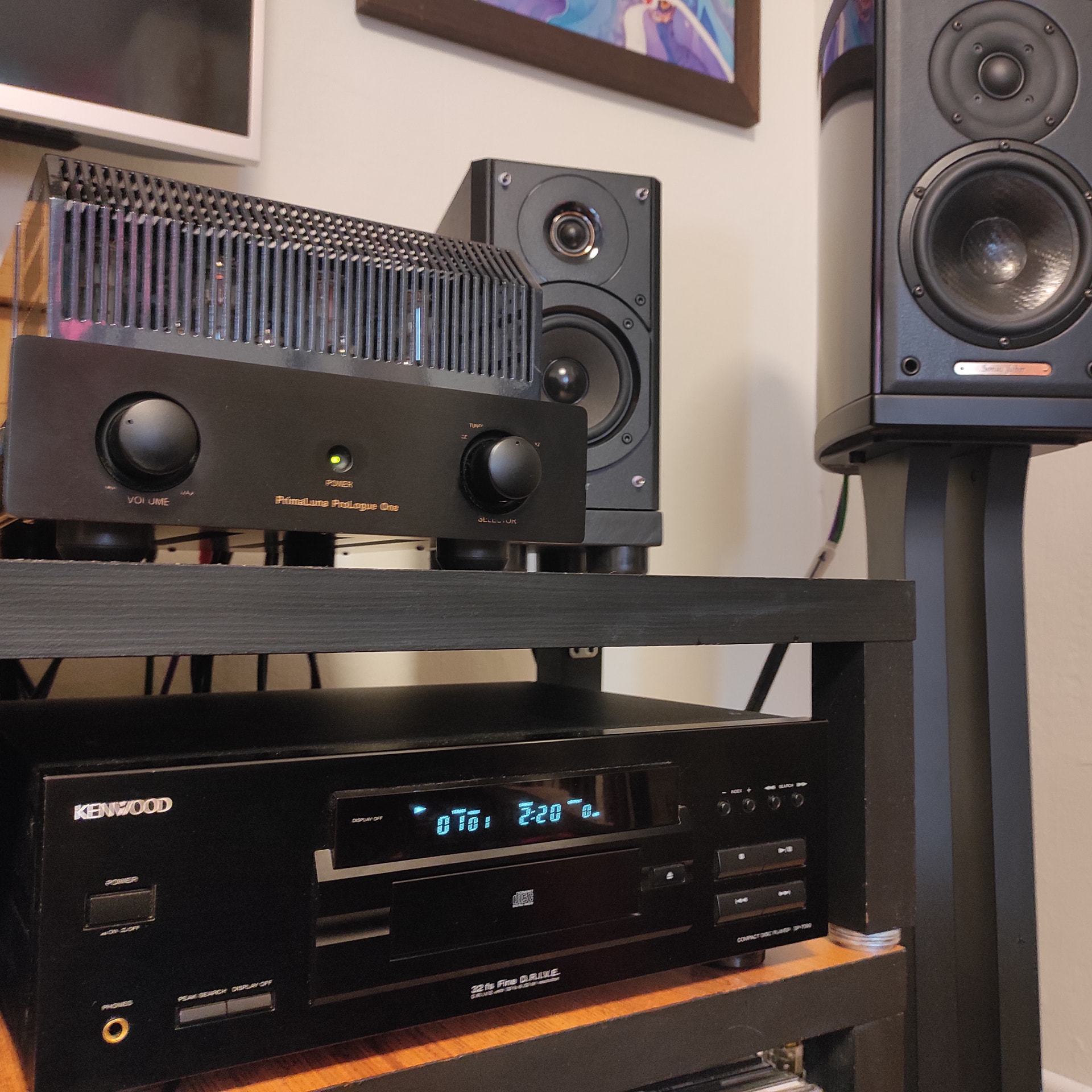

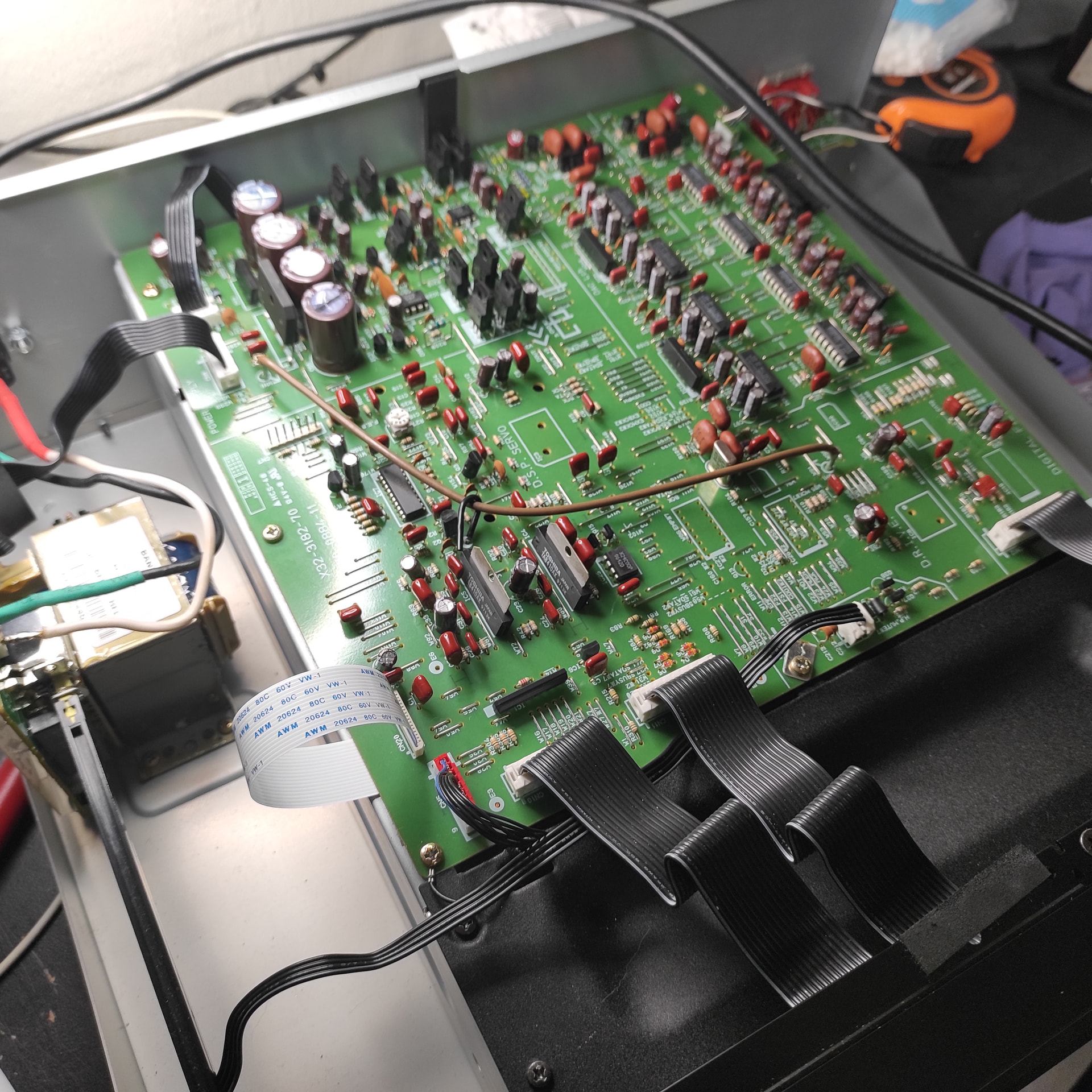

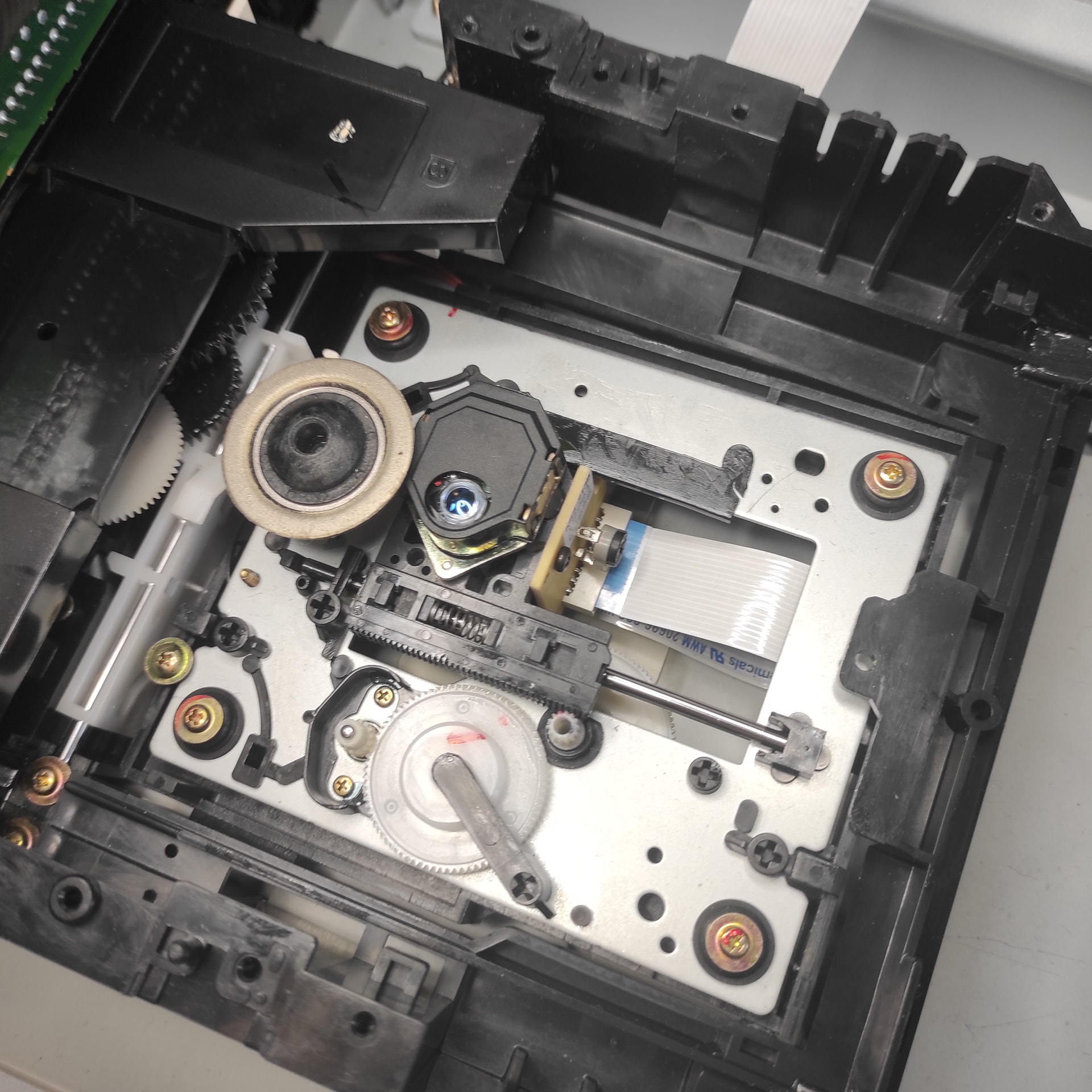

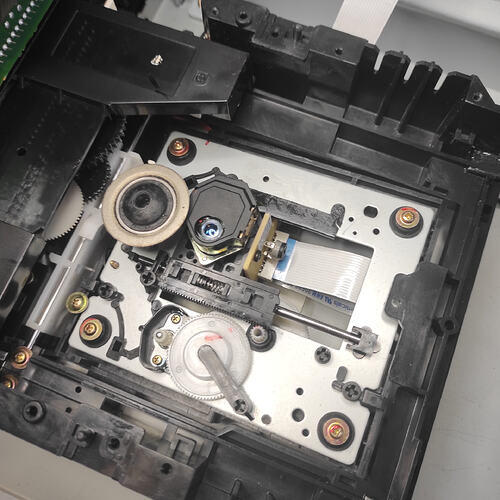

Стал плохо читать диски CD проигрыватель Kenwood DP 7090. Думал что помер лазер. Заказал новый,реплику. Установил,вообще перестал читать диски.Стал разбираться,проверил почти все и шлейф в том числе. Результат - ноль. Потом проконсультировался со спецом по ремонту CD у которого я лазер покупал. Он посоветовал опять проверить шлейф идущий от лазера к плате. Говорю проверял. Но на всякий случай стал проверять его ещё раз и тут стало понятно что дело в нём. Контакты надломились внутри шлейфа, на месте излома. И когда он был чуть разогнут,контакт пропадал. Согнут,контакт появлялся,поэтому я и не смог с первого раза разобраться .В общем заказал новый шлейф,и заменил. Установил лазер что стоял - оригинал и все заработало ) новый лазер оставил на прозапас.
