[ПРОДАНО] Фильтр Яна Алаева для питания аудиоаппаратуры V2

Продаётся замечательный и едва ли компромиссный фильтр для питания аудио. Сразу скажу, что продаётся, так как в итоге у меня их 3, один оказался лишним. :laughing:

Состояние отличное. Земля убрана.

Цена 30К. Ялта, СДЭК.

Описание разработчика.

Вторая конструктивная версия фильтра сетевого питания.

Образец создан на основе наработок, полученных при проектировании и туровой эксплуатации первой модели. Разработан специально для применения в аудиоаппаратуре.

Сетевой фильтр рассчитан на подключаемую нагрузку мощностью не более 1 кВт (1000 Вт) или выходной ток не более 5А. Для обеспечения наилучшей фильтрации, питание фильтра должно осуществляться от трехпроводной (L, N, PE (Ground)) сети. Фильтр сетевого питания имеет три выходных розетки и соответственно три выходных модуля (5А, 2А, 2А). Все модули “развязаны” друг от друга, в том числе по шине заземления. Выходные модули на 2А равноправные и не имеют какого-либо приоритета друг перед другом. Модуль подавления постоянной составляющей (DC-blocker) в данной версии фильтра отсутствует.

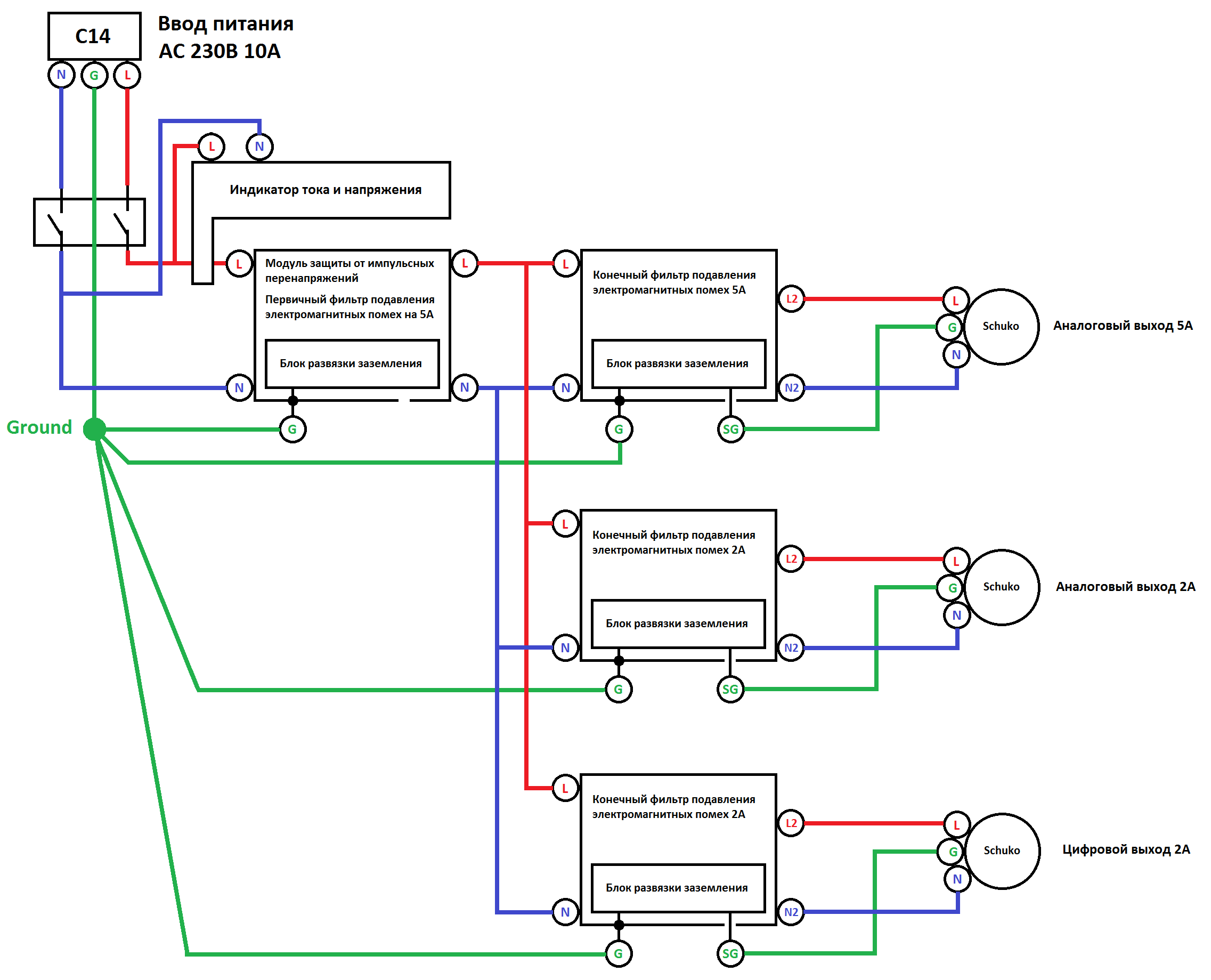

Блок-схема фильтра:

Предполагаемая конфигурация подключения аппаратуры:

  • сильноточный аналоговый выход на 5А (черная розетка);
  • обычный аналоговый выход на 2А (синяя розетка);
  • обычный цифровой выход на 2А (синяя розетка).

Сетевой фильтр имеет:

  • цепи защиты от импульсных перенапряжений;
  • первичный фильтр подавления электромагнитных помех, обеспечивающий предварительное (первичное) подавление синфазной и дифференциальной помехи;
  • конечные фильтры подавления электромагнитных помех (5А, 2А, 2А), обеспечивающие окончательное подавление синфазных и дифференциальных помех с помощью мощных проходных дросселей и двух последовательных выходных ступеней фильтрации, выполненных с помощью синфазных дросселей.

В сетевом фильтре применены высококачественные комплектующие известных производителей:

  • индуктивные компоненты фирм Wurth, Bourns и Murata;
  • конденсаторы Х типа - Epcos и Kemet, конденсаторы Y типа – Murata;
  • варисторы, разрядники фирмы Epcos;
  • плавкие быстродействующие предохранители фирмы Siba;
  • выходные розетки фирмы Schneider Electric.

Технические характеристики:

  • сетевой фильтр рассчитан на подключаемую нагрузку мощностью не более 1 кВт (1000 Вт) или выходной ток не более 5А;
  • варисторы EPCOS, обеспечивают эффективную защиту от импульсных всплесков напряжений, поглощаемая энергия 140 Дж, время срабатывания не более 25 нс;
  • разрядники EPCOS, обеспечивают эффективную защиту от грозовых и электростатических разрядов, импульсный ток разряда 8/20 мкс – 20 кА, время срабатывания порядка 100 нс;
  • плавкий быстродействующий предохранитель SIBA обеспечивает размыкание цепи в течение приблизительно 10 мс.

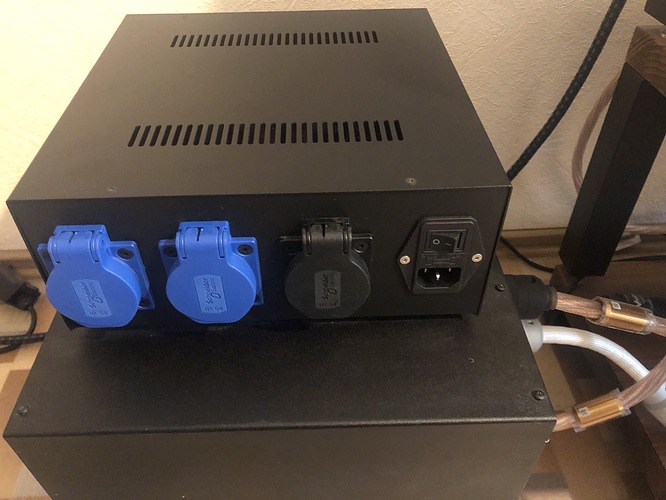

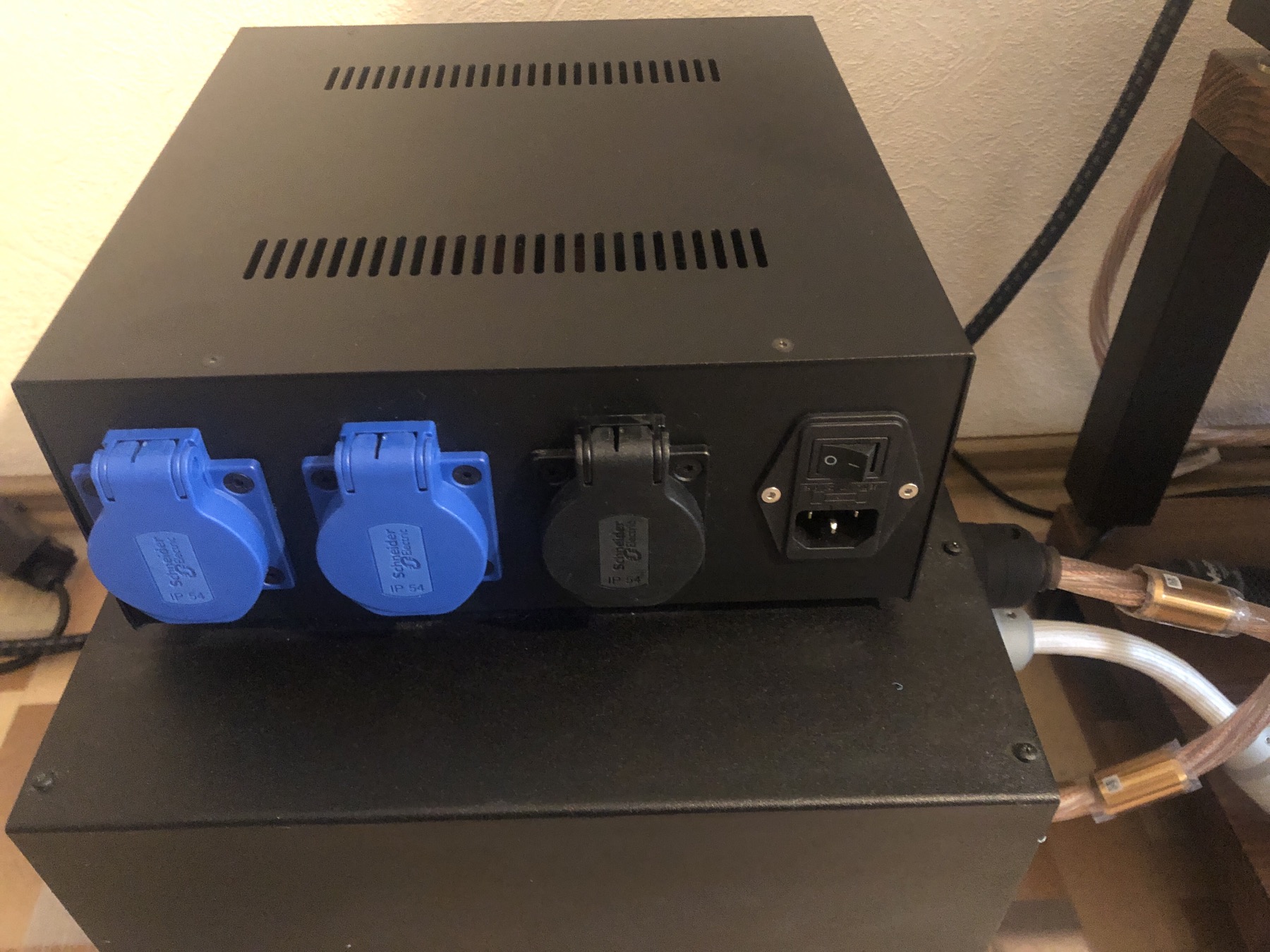

Все подключения осуществляются на задней панели фильтра.

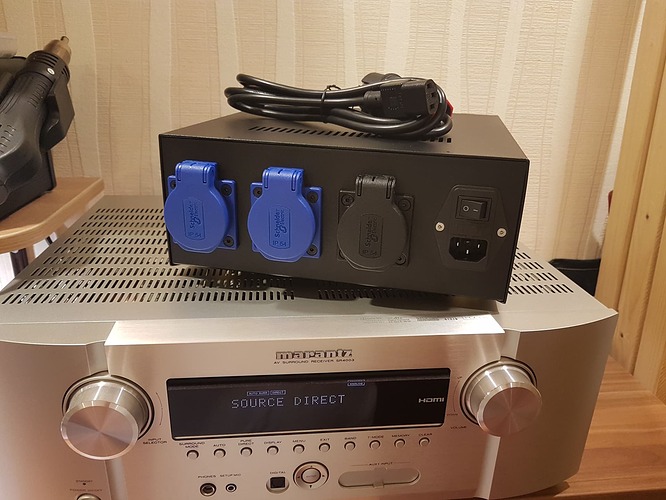

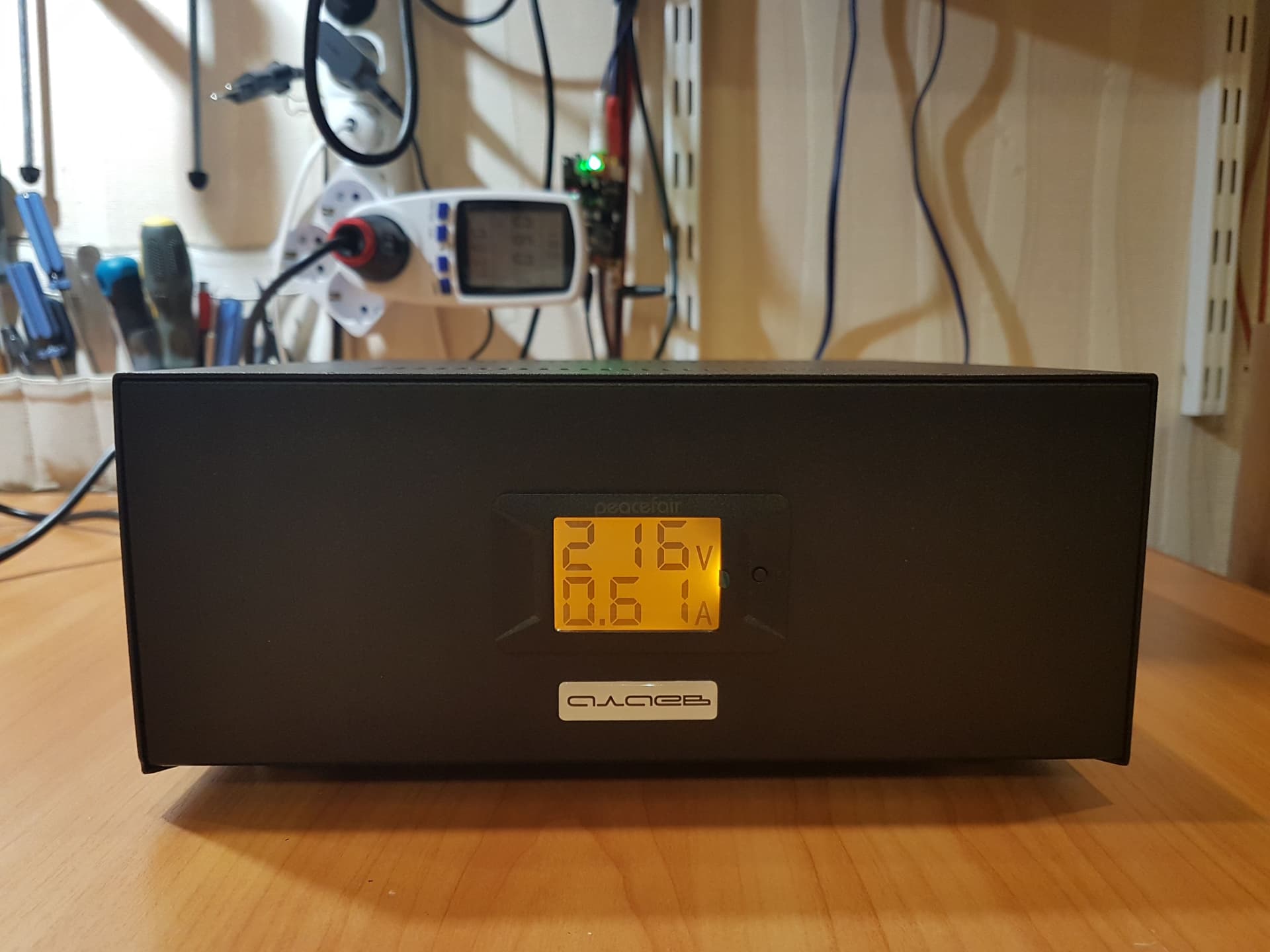

Индикатор выходного напряжения и тока с янтарной подсветкой. Подсветка может быть выключена (состояние запоминается и воспроизводится при последующем включении). Измеритель тока и напряжения имеет функцию градуировки и может быть подстроен под показания эталонного измерителя (при необходимости). Фильтр установлен на симпатичные ножки золотистого цвета с демпфирующими резиновыми кольцами, обеспечивающими устойчивость фильтра на любой поверхности.

И отличная штуковина быстро продана. :smiling_face_with_three_hearts:
