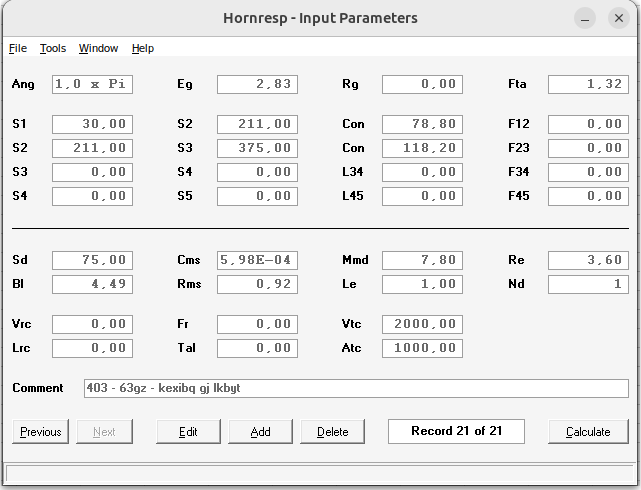

Всем привет! Можете прокомментировать вот такой расчет в hornresp. Только постигаю азы, хотелось бы мнение знающих людей. Это back loaded horn, характеристики динамика:
Fs - 72 Гц
Vas - 4.8 л
Qts - 0.57
Qes - 0.66
Qms - 4.00
Sd - 75 см²
Диаметр 4"

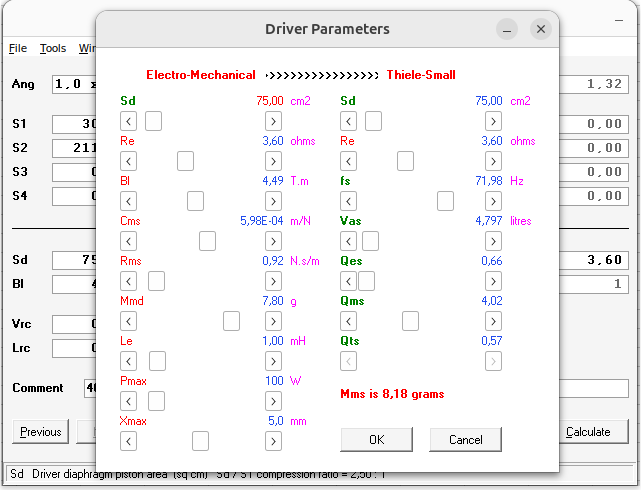

Привет привет! Дэвид Mms приделал! Пустяк, но приятно))
Это свой проект или чей-то какой-то? Полочка 50-100+ весьма элегантная конечно))
Динамик какой? Какой диаметр 4"? Если номинальный, то Sd не 75.
Ставить прямо у стены предполагается?

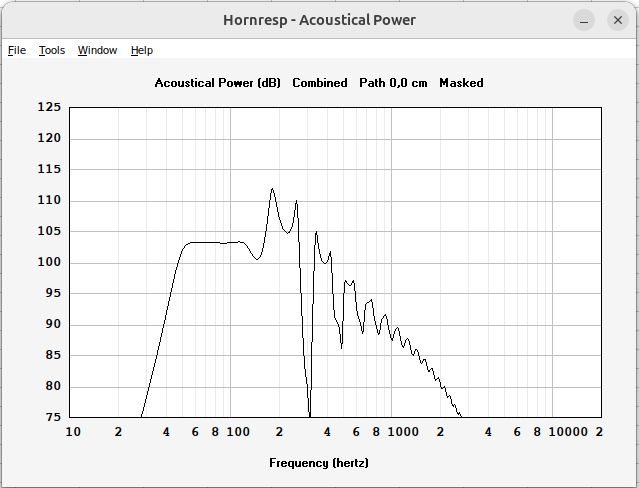

Дыра на 300 в реале такой не будет и даже в модели не настолько она дыра:
И пики в реале обычно поскромнее. Но могут терзать ух.
Лично я не любитель всяких трубок, но отговаривать не буду. Но если не слушали такого\не уверены что надо такое – можно не вкладывать сразу кучу денег в шпон и лак)). Впрочем ввам решать. Ну и закон Беранека может помочь)).
1 лайк
Привет! Спасибо большое за ваш ответ.
Проект (если это можно так назвать), мой. Точнее едет динамик и хочется оформить его как-нибудь интереснее, рупор давно в мечтах. Hornresp первый раз открыл позавчера, поэтому пока разбираюсь, но точно не хватает понимания допусков, которые можно игнорировать, например как вы сказали “в реальности таких всплесков не будет”, чтобы не закапываться и не доводить все до “ровной линии”.
Что касается динамика, то это AliExpress, чтобы можно было начать с чего-то не очень затратного. Называется auchan dg-403, в Ютубе видел, что нем что-то даже собирали.

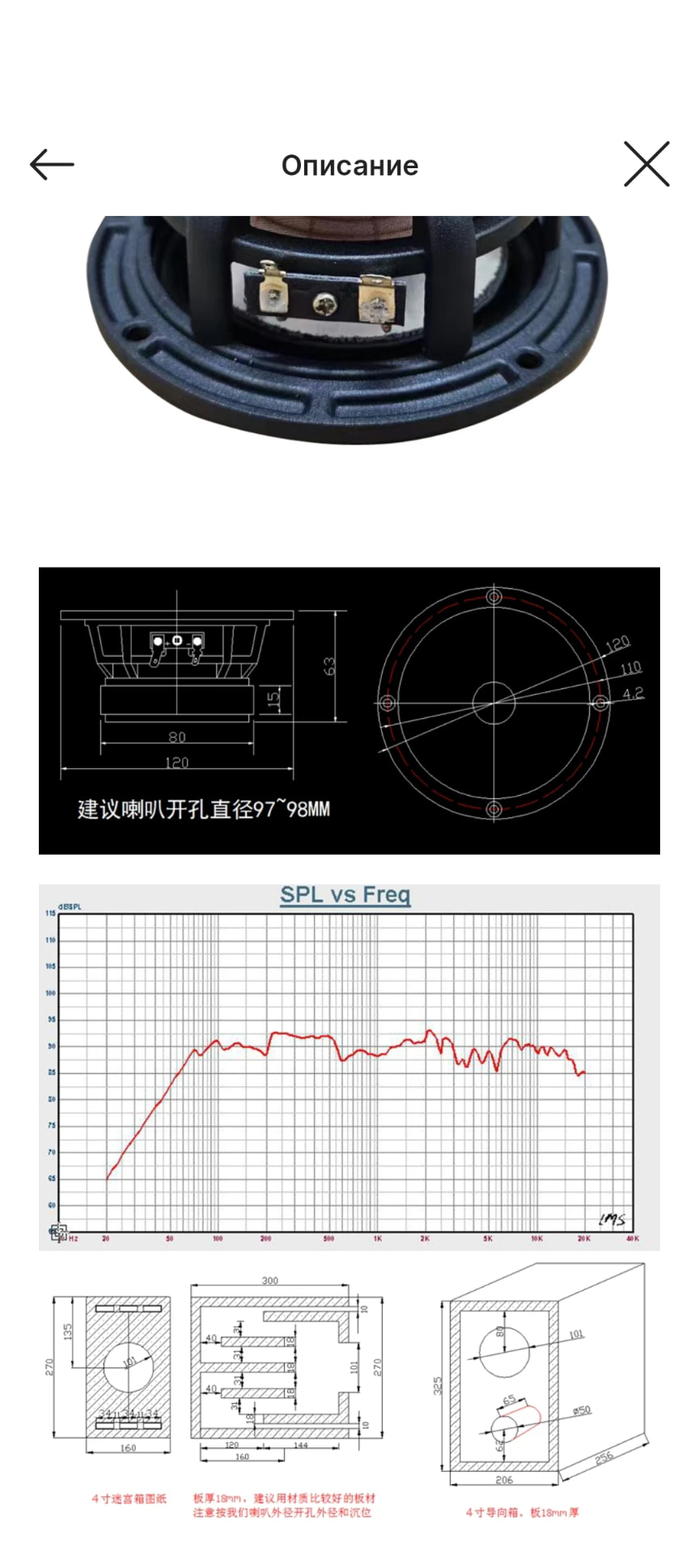

Вот его размеры:
1 лайк
полочка 50-100+ самостоятельно придумана?
сворачивать это попросту в коробку будете? при обычном сворачивании в коробочку секции вообще-то параболические
1 лайк
Не совсем самостоятельно придумано, правильнее сказать насмотрено в ютубе, дальше определенным образом понято и подобрано в hornresp.
Для начала хотелось бы что-то подобное сделать. Выделывать сходу что-то элегантное, закругленное и на ЧПУ, пока не решаюсь.
3 лайка
Для backload horn не самые подходящие параметры. Если только в качестве СЧ звена во фронтальном рупоре.
Pmax = 100W и Xmax = 5 mm - звучит слишком уж оптимистично

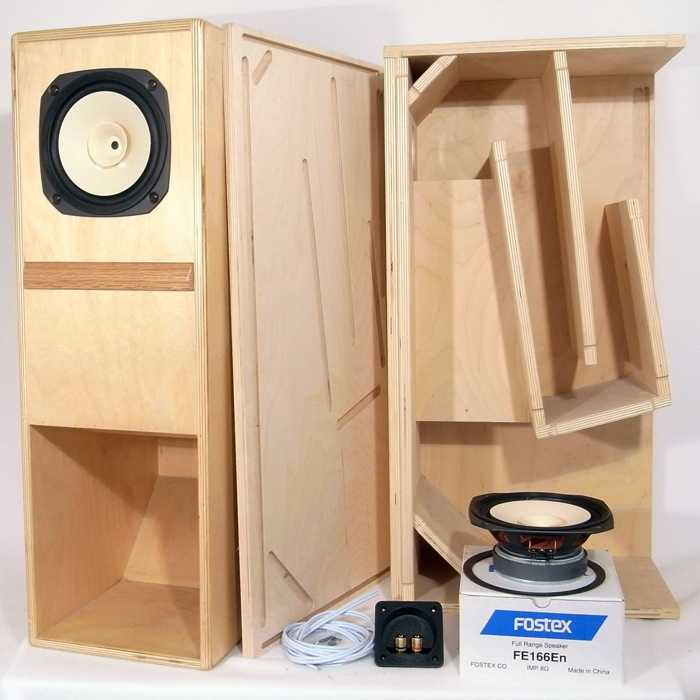

На всякий случай - у того Fostex, фото и рупор которого вы выложили = Qts = ~ 0.3 и Xmax = 0.9 mm
1 лайк
Можно по готовому пути пойти, как я
Lowther PM2A Loudspeakers in the Medallion II's and Martin King MLTL's - A Listening Test on TNT-Audio [English].
Корпуса очень похожи.
1 лайк
У меня такие динамики, два 8 ом. Поставил временно) в корпуса от центра JVC. Необходима разминка, при первом включении звучали очень сдержанно). В дальнейшем звучание раскрывается. Позже добавил вч через один конденсатор. Корпус фазоинвертор.
2 лайка
Получается, в фазоинвертор поставили? В целом, как вам динамик?
Да, про оптимальные характеристики для рупора читал, но мне кажется за такие деньги вряд ли что-то нормальное найду, полностью подходящее под рупор. Остальные характеристики проверю, как и sd, о котором выше писали. Динамик приехал.

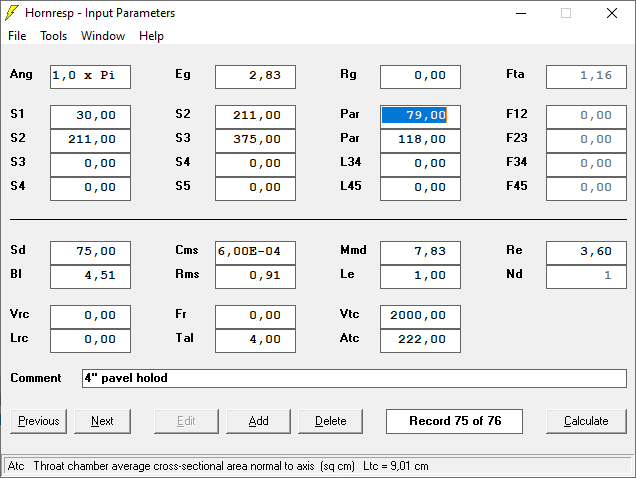

Можете в хреспе Bl побольше написать и сбить добротность хоть до нереальной. И посмотреть что даст.
Отличные динамики, а по соотношению цена-качество им нет равных.
1 лайк

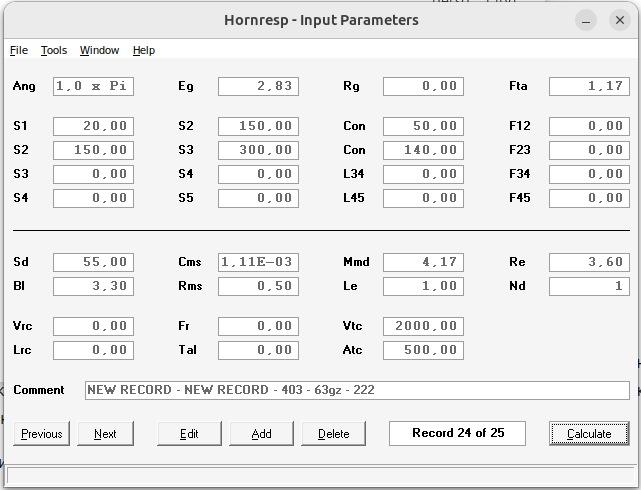

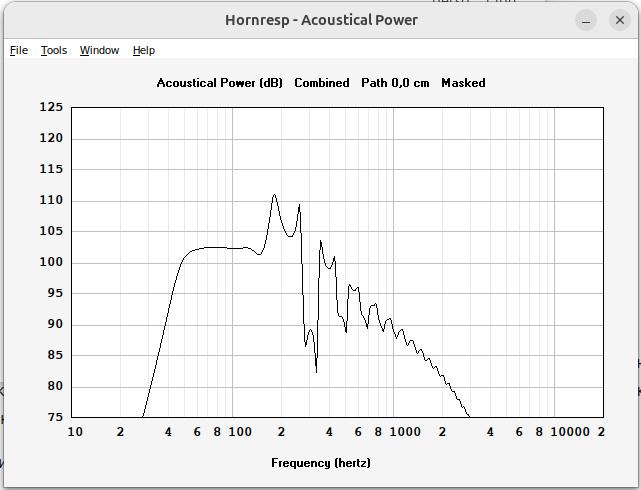

Как, на ваш взгляд, такой вариант? Перемерил sd, сделал поменьше размеры канала (цель сократить размеры корпуса). Вроде в целом, кривая не хуже (на мой взгляд), но смущает s1, при ширине корпуса, к примеру, 15см (внутри), высота получается сантиметр с небольшим…
Ну это не самое смущавое)).
Напилите да слушайте своими ушами. Я давненько напилил себе макетку, быстренько выбросил и сделал с тем же динамиком иначе, без трубочек. Большенькие бэклоады – более занимательный аттракцион, но себе не хочу; но кому-то нравятся.
При сворачивании отличия от простой модели будут.
Что-то Троеслс меня совсем разочаровывает, столько лет паяет - и такие холодные пайки допускает. Ндааа…
1 лайк
Спрошу в этой теме.
В дачную систему хочется сабвуфер лучше имеющегося , простенького активного JBL с 10" динамиком.
Усилители для основных колонок - моноблоки китайцы D класс, и есть выход на саб, с регулируемой частотой среза. Так же можно такой моноблок использовать для прямого усиления пассивного сабвуфера, регулируя частоту среза в самом усилителе. Можно ещё один такой купить, цена небольшая.
Возник вопрос. Не сгородить ли пассивный сабвуфер на динамике поболе. 12-15".
Существуют намоленные выстраданные коллективно проекты? Может на автомобильном динамике, в силу их большей распространённости. Вся затея нужна для кино. Основные колонки Otto SX-P7 вниз и так неплохо копают для музыки.
Внешний вид почти не важен. Обклеил бы фанерную конструкцию карпетом, да и всё.
Может тогда из проф сектора готовый посмотреть.
Вот как раз и я вступил на эту дорожку и ищу варианты построения сабов (НЧ звеньев) себе в систему.
Что накопал:
- Классика — Ноэма
- На базе Сканов
- На базе проф динов
Также, вижу 12-15 дюймов. ЗЯ ящик 60-80 л. Резать планирую на 200-300.
Вдруг кто реализовывал, поделитесь проектами, мыслями и впечатлениями.
вот насколько этого достаточно?
и сабвуфер в значительной степени состоит из комнаты.
