🔌 От щитка до розетки один шаг! — делаем выделенную линию электропитания для аудиосистемы

[ПростоПутник (Павел)]

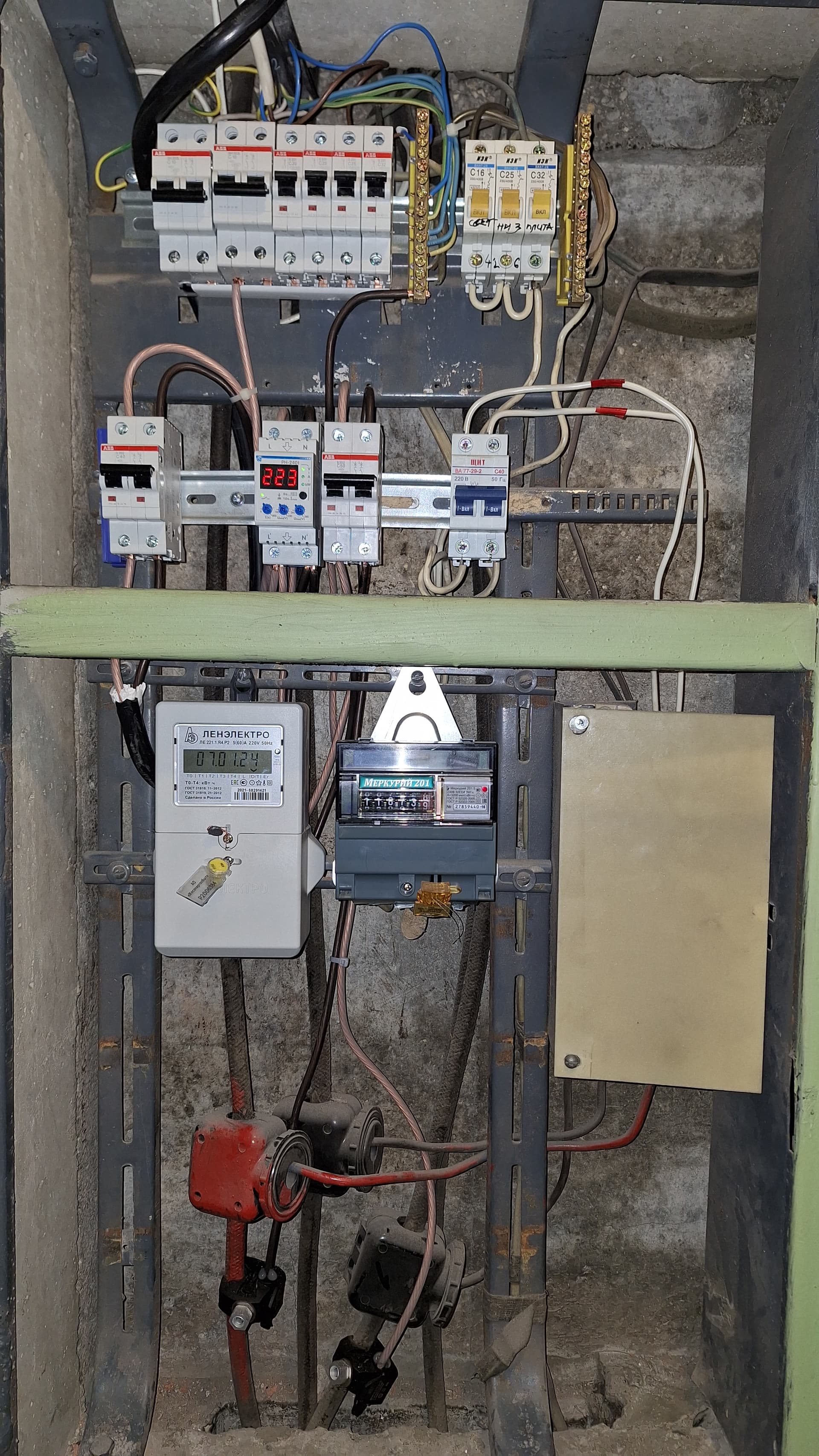

Надеюсь, мой свежеперебранный щиток поможет вам с ориентирами

Вся кабельная алюминиевая проводка была удалена и заменена на многожильный (7 жил) кабель Fujikura сечением 8 кв.мм.
Все работы проводил сертифицированный электрик от компании ‘Мосэнергосбыт’. Я специально звонил в их контактный центр и оформлял заявку на работы с электрощитом. Все материалы были мои и я на месте обьяснил элетрику свое ТЗ. Мастер попался толковый и перебрал щит с заменой проводки за полчаса (щит у меня в общем-то простой, на две квартиры).

Подключение к магистральным электрическим кабелям осуществлено с помощью проколочных ‘орехов’, см. в нижней части фото.

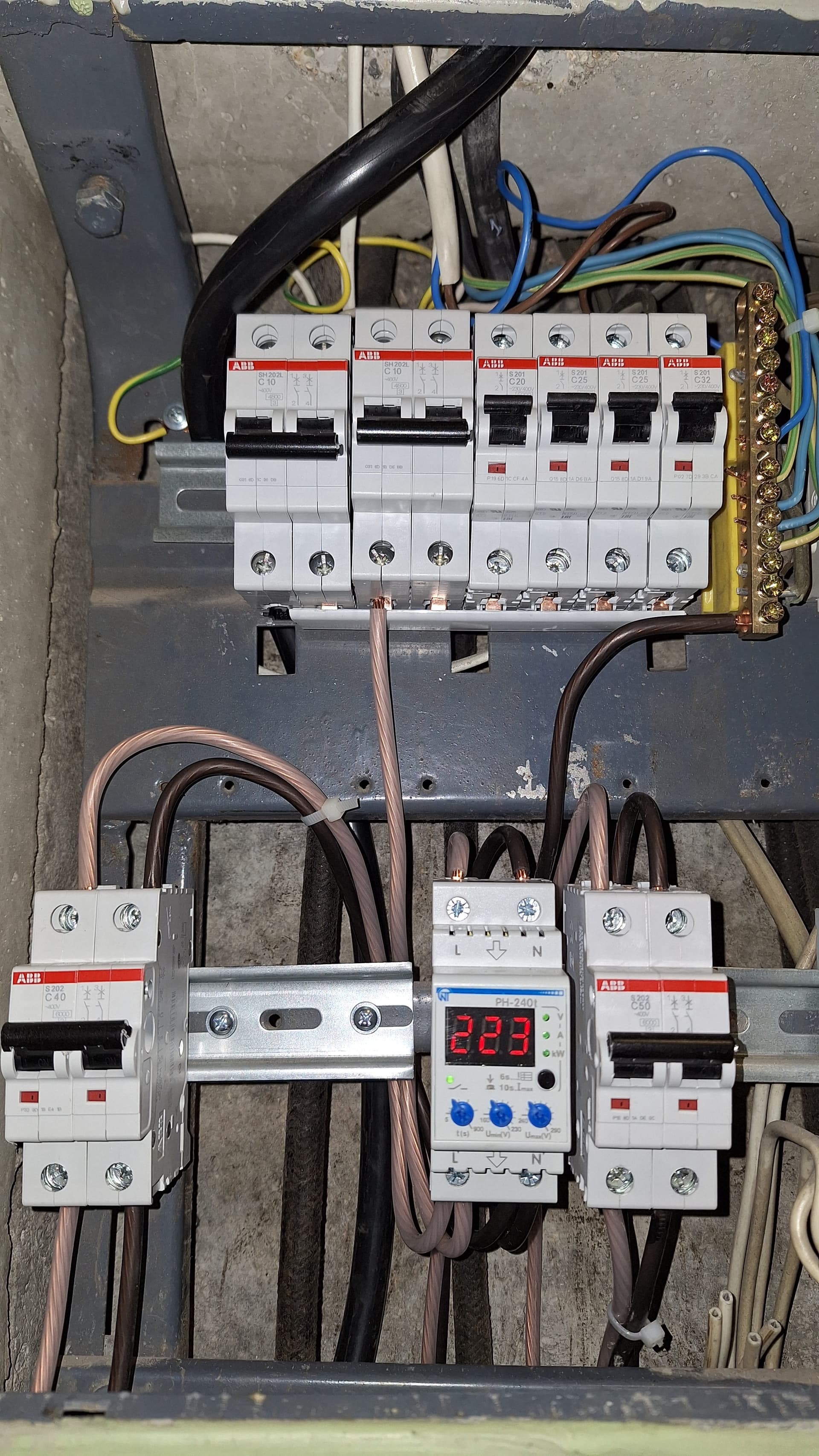

Вот фото моих автоматов:

От ‘орехов’ кабель идёт на вводной квартирный автомат АВВ, на фото справа (ввод кабеля сверху), далее на счетчик и из него на дифавтомат, на фото в центре (ввод кабеля от счетчика в дифавтомат сверху), далее снизу дифавтомата ‘звездой’ на квартирные автоматы с двумя двухфазными автоматами под две выделенных линии на моножиле 3х2.5 кв.мм (на фото эти два двухфазника слева вверху) и на автомат АВВ новой выделенной линии на многожильном кабеле Fujikura 2х8 кв.мм (на фото слева от дифавтомата, ввод кабеля в автомат АВВ сверху).

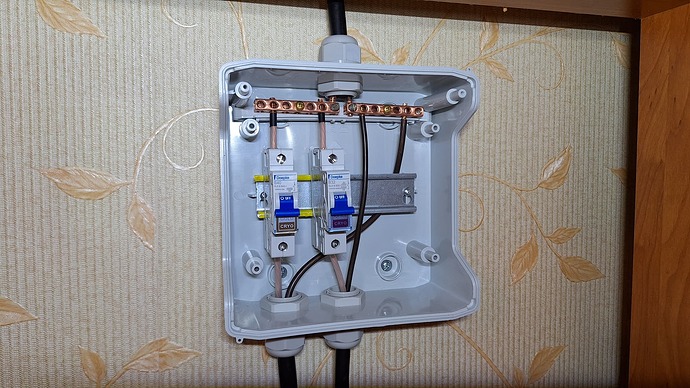

Далее кабель от этого автомата идет в квартиру и заведен уже в отдельную монтажную коробку со специальными автоматами Doepke, по одному на каждую выделенную линию. Одна на усилитель сечением 8 кв.мм (на фото слева), вторая на всю остальную цифру сечением 5.5 кв.мм (на фото справа).

Выражаю огромную бланодарность Михаилу @E320 за возможность приобрести всю, необходимую мне, кабельную продукцию! Без Михаила в этом проекте ничего бы не случилось
