Проект - пушка-бомба
На ASR уже пару лет перетирают эту тему применительно к аудио
Сам пока мечтаю о подобном девайсе, только в форм-факторе Merging Anubis / Neumann MT48
1 лайк
artique
(Артур)
26.Сентябрь.2024 22:09:38
3404
Круто!!
Видел подобный у Dan D’agostino.
И у китайцев Fosi вроде есть что-то такое.
1 лайк
Yan
(Ян)
27.Сентябрь.2024 05:30:52
3405
Всем спасибо!, я придумаю, как ручку сделать стильную, чтобы не на 3D-принтере, а солидно и замутю обязательно какой-нибудь аудио-девайс.
8 лайков
Setjet
(Андрей)
27.Сентябрь.2024 07:14:35
3406
А есть какие-то иные варианты, кроме как точить из алюминия?
1 лайк
Boris1
(Борис )
27.Сентябрь.2024 07:24:52
3407

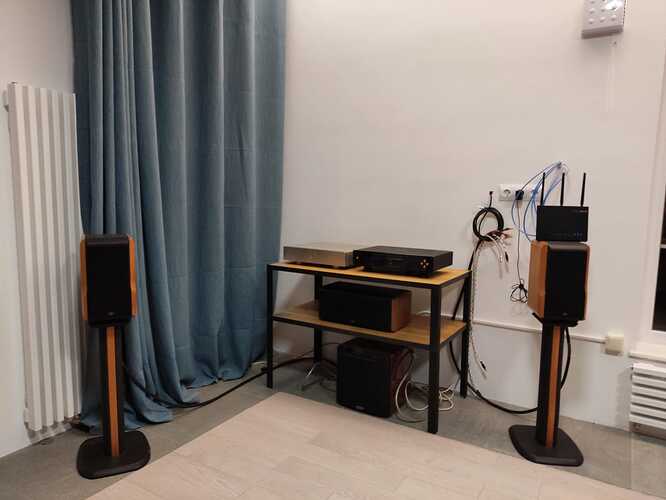

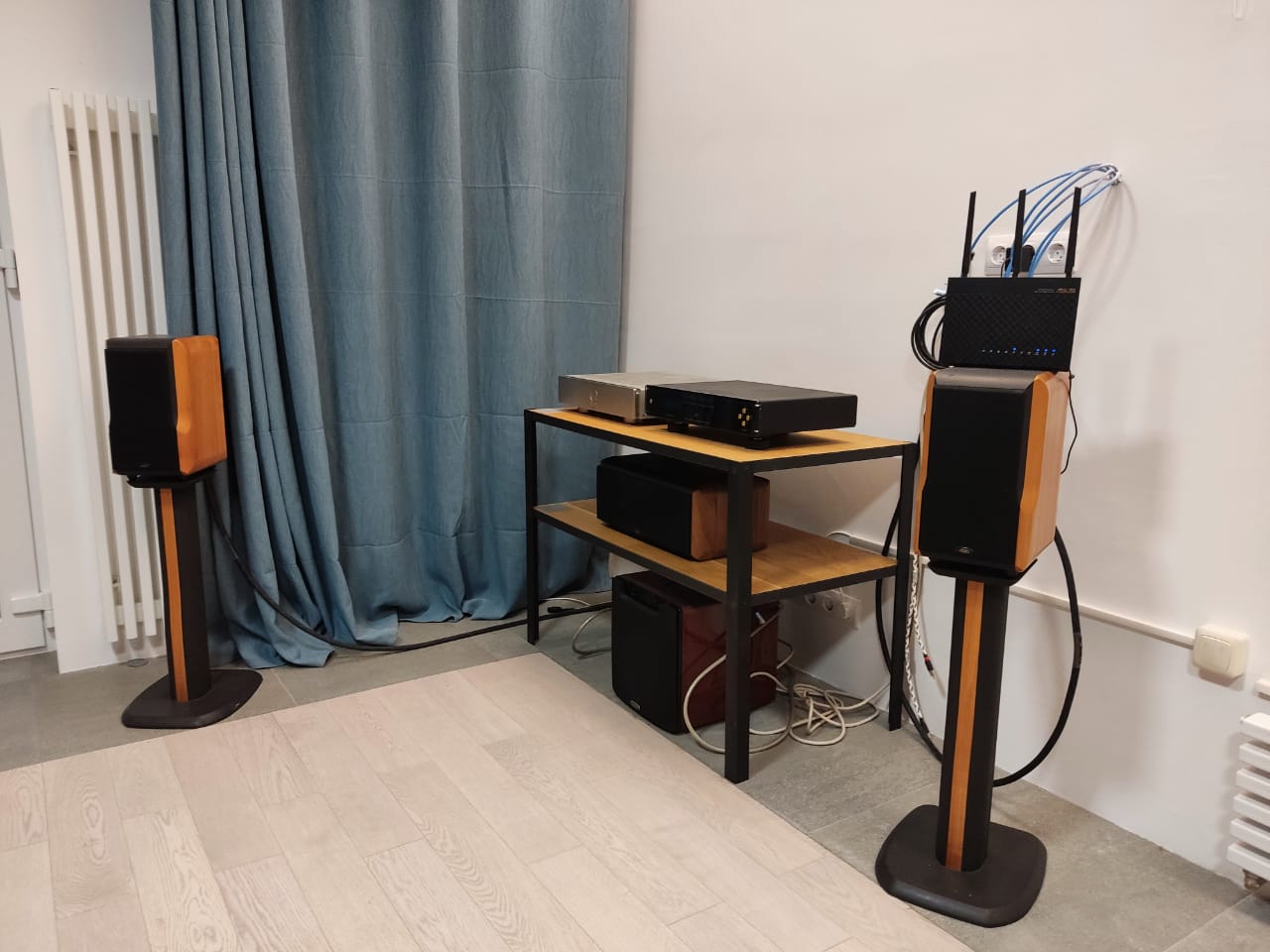

Вот такую стоечку сделали на днях
13 лайков
Yan
(Ян)
27.Сентябрь.2024 07:58:30
3408
Варианты есть. Есть компании, которые специализируются на профессиональной 3D-печати. Не как я на FDM-принтере, а на профессиональном оборудовании по твоей 3D-модели могут изготовить деталь с отличным качеством. С разрешением слоев печати в несколько микрон, что аж глазу будет незаметно. Потом это, к примеру, шлифуется пескоструем и передается на металлизацию. Покрывается хромом или никелем и получается уже весьма гламурная вещица. Вопрос цены и времени.
1 лайк
33Tixon
(Дмитрий)
27.Сентябрь.2024 08:03:16
3409
Ну это уже перебор, наверное.
Тут уж дешевле из нержавейки выточить. Потом что угодно с ней можно сделать. Отполировать, например. Тактильные ощущения совершенно другие от реального металла.
Setjet:
точить из алюминия?
Алюминий без покрытия, так себе. Красиво не получится, что ни делай.
Esquire
27.Сентябрь.2024 08:07:45
3410
Для алюминия кстати есть дешевый способ- Крот (едкий натр). Выглядит почти как анодированное покрытие, но серое.
Setjet
(Андрей)
27.Сентябрь.2024 08:20:49
3411
Тоже считаю что металл потяжелее и тактильно приятнее любого гламурного пластика - хоть металлизированного, хоть стразами оклеенного.
Esquire
27.Сентябрь.2024 08:32:34
3412
Подскажите, а платы где заказывали? На Али, или в Отечестве?
tomato
(Сергей)
27.Сентябрь.2024 09:04:02
3413
Я вот не совсем понял… Это регулятор громкости? А громкости чего? Как туда сигнал подается и выходит?
Yan
(Ян)
27.Сентябрь.2024 10:21:12
3415
Сергей, это устройство дает необходимый сигнал на релейный аттенюатор.
Например, здесь я рассказывал о таком.
Модуль стереофонического регулятора громкости на базе релейного аттенюатора.
[7]
Принцип работы сформулирован очень давно господином А. Никитиным (загуглите, кому интересно), а вот практические конструкции у всех получаются разные, поэтому я обозначу только основные моменты, которые посчитал важными для своей реализации этого проекта.
Регулятор стереофонический (можно использовать в монофоническом режиме для балансного сигнала).
Степень ослабления аттенюатора зависит от принципиальной схемы и может быть установлена (0…64, 0…100 и 0…127 дБ).
Шаг регулирования 1 или 2 дБ.
Входное сопротивление аттенюатора определяется его схемотехникой (обычно 10 кОм, 50 кОм или 100 кОм).
Регулировка громкости осуществляется по логарифмическому закону.
Ниже представлена выдержка из протокола испытаний модуля.
[2]
Отладочный модуль был собран на входное сопротивление 50 кОм. Используя нехитрые вычисления можно изготовить аттенюатор на любое входное сопротивление. Коммутация сигнала осуществляется высококачественными сигнальными реле Fujitsu Components (серебряно-никелевые позолоченные контакты), посадочное место под реле универсальное и допускает применение реле других типов и конструкций, что очень актуально в условиях ограниченных поставок качественных комплектующих.
Возможные аналоги (требуется уточнение):
Спойлер Ormon G6JU-2P-Y DC4.5
IM03GR (TE)
IM03TS (TE)
IM03NS (TE)
IM43TS (TE)
IM43GR (TE)
V23079B1201B301 (TE)
V23079D1001B301 (TE)
TRGQS-5VDC-R (TS)
302270050010 (FINDER)
G6S2F5DC (OMRON)
G5V2H15DC (OMRON)
G6S25DC (OMRON)
G6K2F5DC (OMRON)
G6K2FY5DC (OMRON)
G6K2PY5DC (OMRON)
G5V25DC (OMRON)
BT-5S 5VDC (BESTAR)
A-5W-K (FUJITSU)
Отличный вариант:
AXICOM IM
AXICOM FR2
Хороший вариант:
Omron G6SU-2F, G6SU-2G, G6SU-2
Omron G6JU-2P-Y
Panasonic AGQ2
Panasonic AGN2
Panasonic TX2
Panasonic TXD2
Panasonic TXS2
Принципиальная схема модуля представлена ниже:
[Att7_v3]
Резисторные сборки имеют дублирующие посадочные места, что позволяет, во-первых, использовать как высококачественные выводные резисторы, так и резисторы в SMD-исполнении, во-вторых, дублирующие посадочные места позволяют обеспечить максимально точный подбор плеч аттенюации для левого и правого канала, что гарантирует их идентичность и симметричность. Особенно это важно для работы с балансным сигналом.
Ниже представлен график идентичности левого и правого канала. Максимальное отклонение не превышает 1 мВ относительно уровня входного сигнала 3В (0,03%).
[1]
Управление модулем осуществляется с помощью микроконтроллера (может быть любым на усмотрение разработчика). Модуль предназначен для интеграции в различные аудио-проекты в качестве управляемого микроконтроллером регулятора громкости.
[8]
[9]
[10]
[3]
[4]
Стоимость пустой печатной платы - 500 р.
Стоимость собранного модуля на входное сопротивление 50 кОм - 6500 р.
2 лайка
Yan
(Ян)
27.Сентябрь.2024 10:24:33
3416

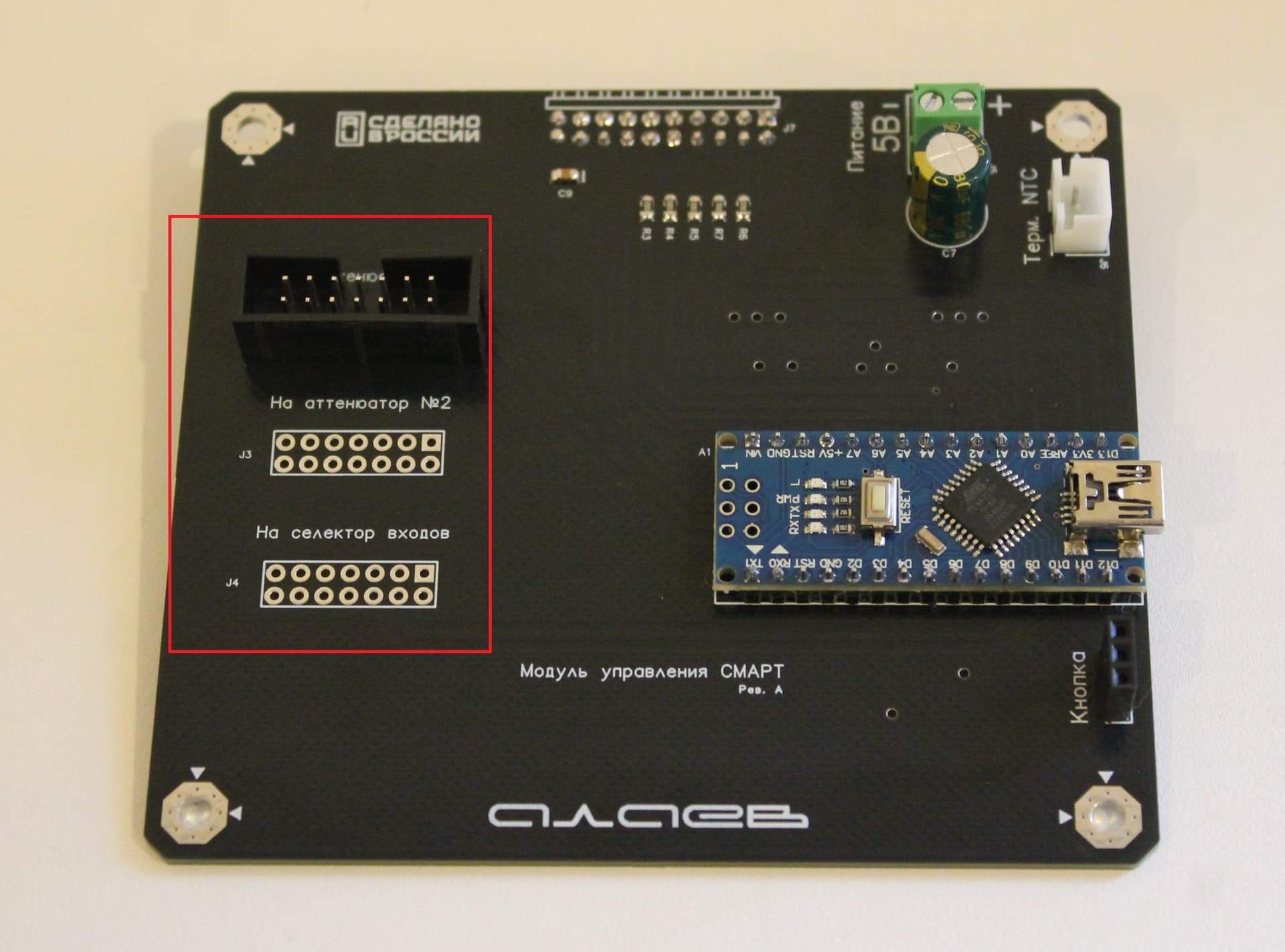

На задней плате предусмотрены 3 разъема (сейчас запаян опционально один).
Три нужны для управления аттенюатором, балансным аттенюатором XLR и селектором входов. Это отдельные модули, которые подключаются с помощью шлейфа и не связаны с цифровой схемой управляющего устройства.
tomato
(Сергей)
27.Сентябрь.2024 10:32:35
3418
А у меня есть идея фикс) Сделать “механический” дистанционный, настольный пульт управления усилителя. То есть, по сути уменьшенная копия фронтальной панели в масштабе эдак 1:4. Представляете, какой кайф громкость прибавлять, вращая алюминиевую жирную ручку, а не конопетки нажимать пластиковые. То же и с выбором источника и тд. Можно сделать просто обалденно, заключив пульт в деревянный короб с алюминиевой панелью. Можно наклонить на 45гр. Но, увы, в электронике я ноль(
2 лайка
Josefff
(Сергей)
27.Сентябрь.2024 10:59:08
3419
а у меня 2 таких пульта и я поигравшись навсегда положил их обратно в коробку
1 лайк
tomato
(Сергей)
27.Сентябрь.2024 12:38:30
3420
Прям “механический” пульт? Интересно, от каких устройств?
7Tiger
(Виктор)
27.Сентябрь.2024 17:17:01
3421

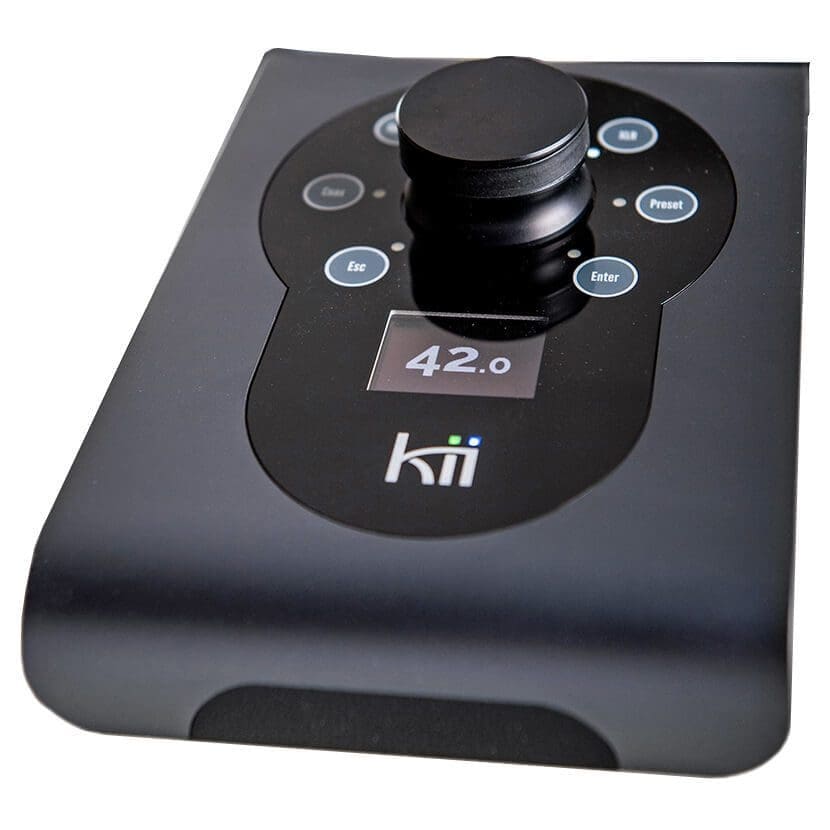

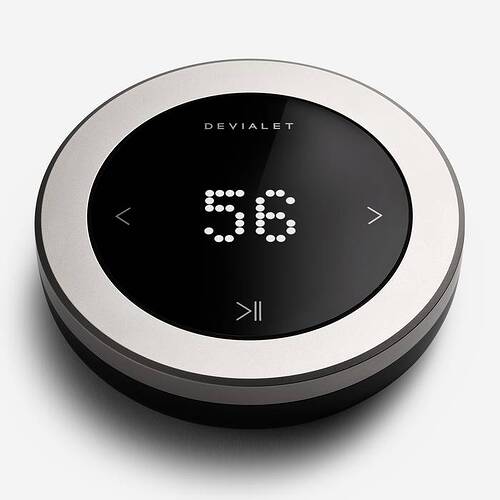

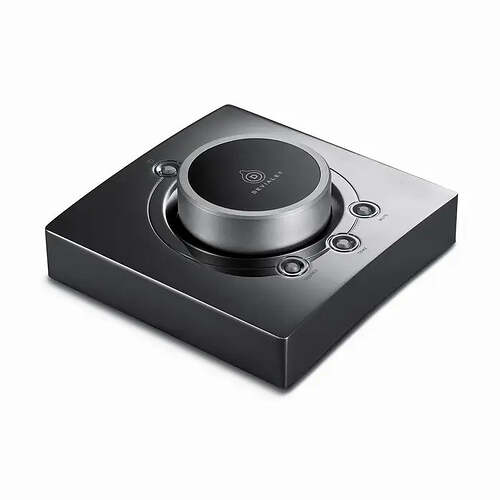

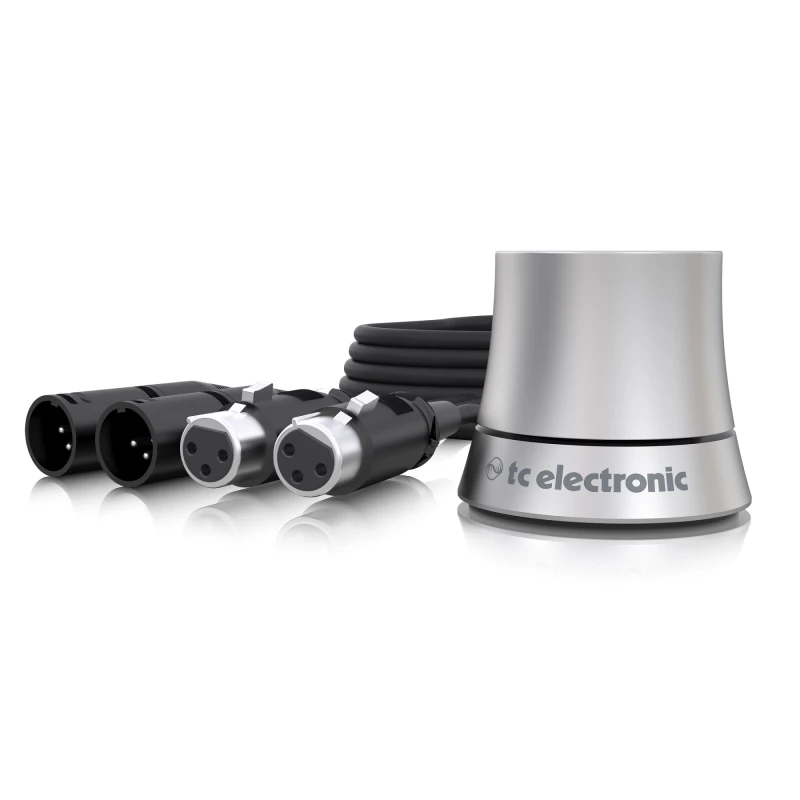

Kii Control, Devialet - из того, что сходу на ум пришло
