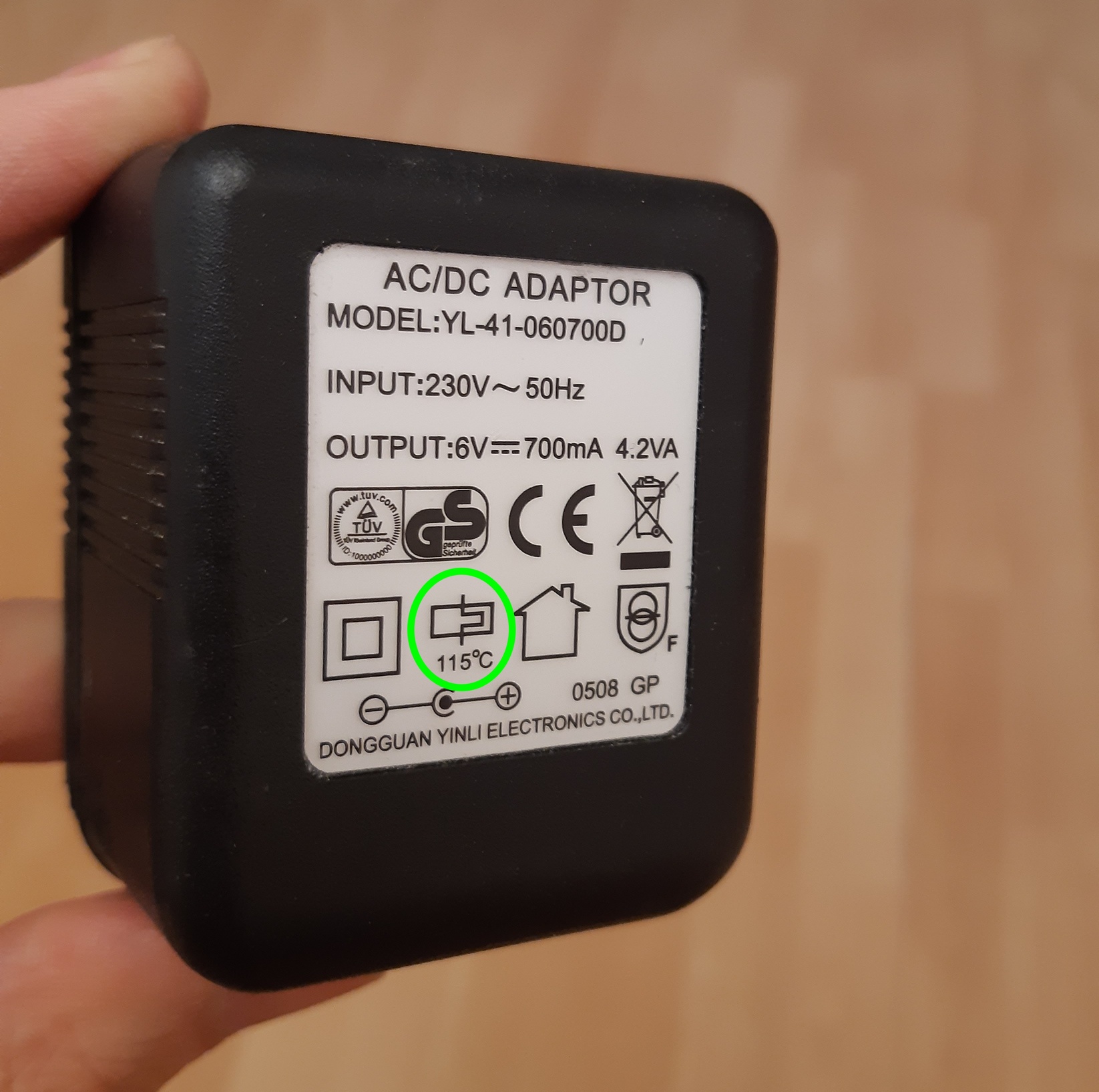

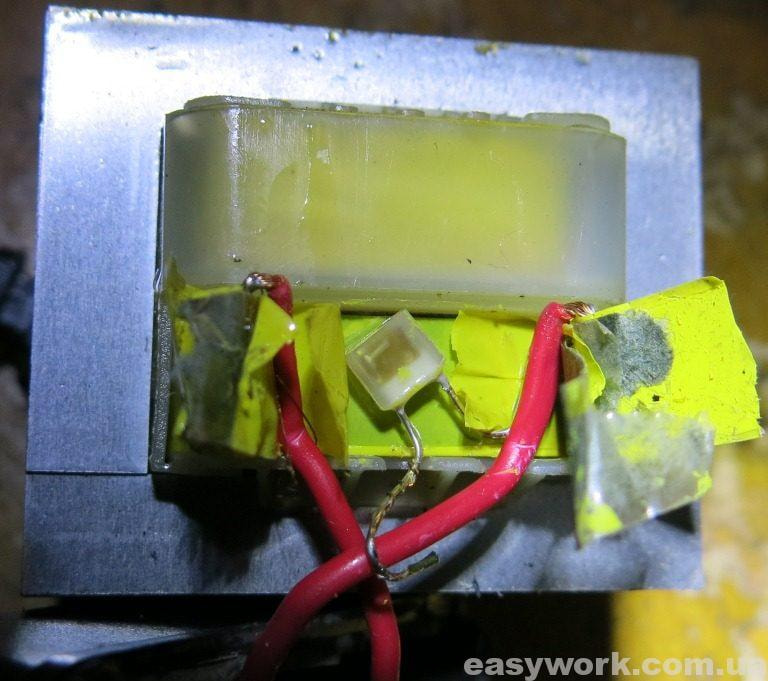

Да, в маломощных настенных БП вместо плавкого по току часто ставят термо-предохранитель в первичной обмотке трансформатора, обычно на 115-125°C

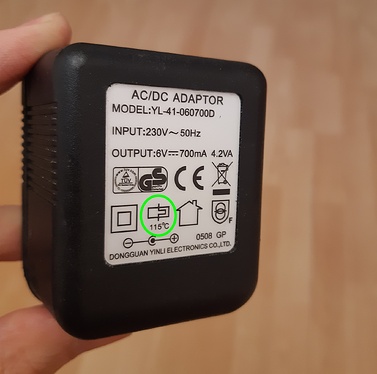

И на крышке обозначают специальным значком как здесь:
И на крышке обозначают специальным значком как здесь:
7 лайков
Ставят и по току, указана защита по току. В трансформаторах HAHN по вторичной обмотке ставят, Myrra, Talema видел защиту с указанием тока в мА по первичной обмотке.
1 лайк
Не, ну ставить залитый не заменяемый предохранитель - это конечно западло полное.
Не ставят встроенные незаменяемые по току, только по спец заказу.

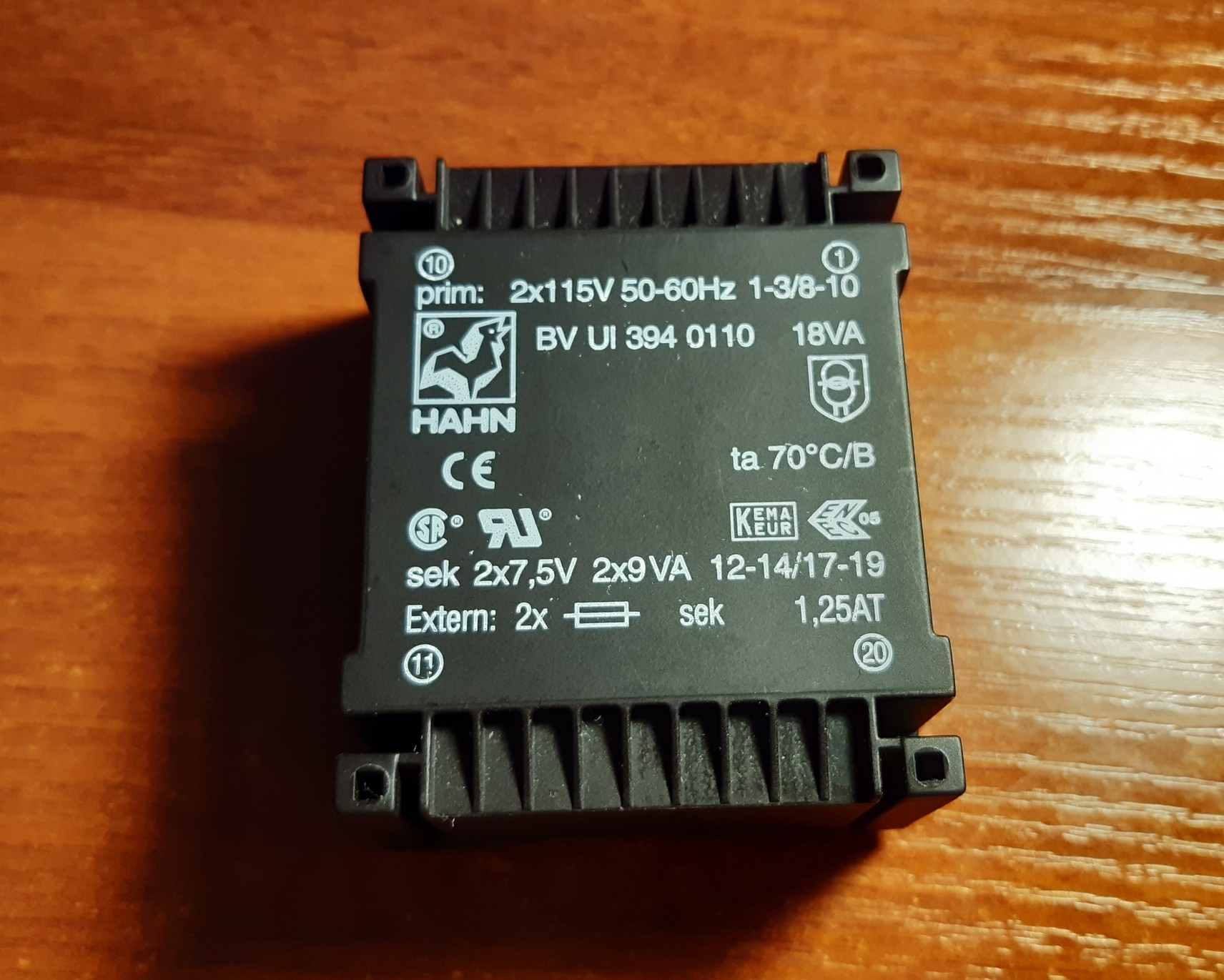

А то, что рисуют значок предохранителя, например в Hahn - так это для внешней установки, поэтому и пишут перед значком Extern: и далее рекомендуемый номинал, как здесь например 1.25А медленного действия на каждую вторичную обмотку:
В каталогах фирм и официальных даташитах к трансформаторам есть вся информация.

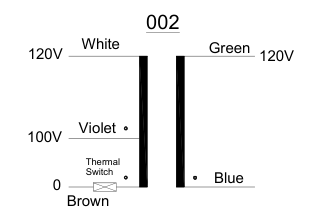

А если есть встроенный термопредохранитель, то обязательно указывается в даташите, как в этом медицинском Talema
3 лайка

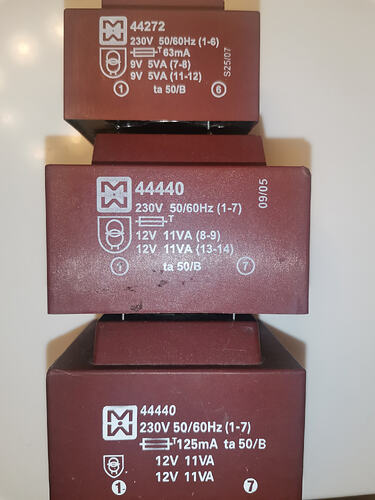

Трансформаторы от Myrra, по первичной обмотке где то только термо предохранитель, где то указан еще ток, там вероятно предохранитель и по току. По разному даже на одной модели, может от года выпуска зависит.
Hahn дествительно указан как внешний предохранитель по вторичке.
Вы документацию вообще не читаете?
Написано же, что это для внешней установки самостоятельно, и номинал рекомендуемый для этого транса:
Не знаю ни одного роутера с предохранителем на штатном импульсном блоке питания, так же ни разу не видел предохранители в зарядках к телефону, а греются и токи там бывают серьезные.
Исключительно за справедливость и не оправдываю.

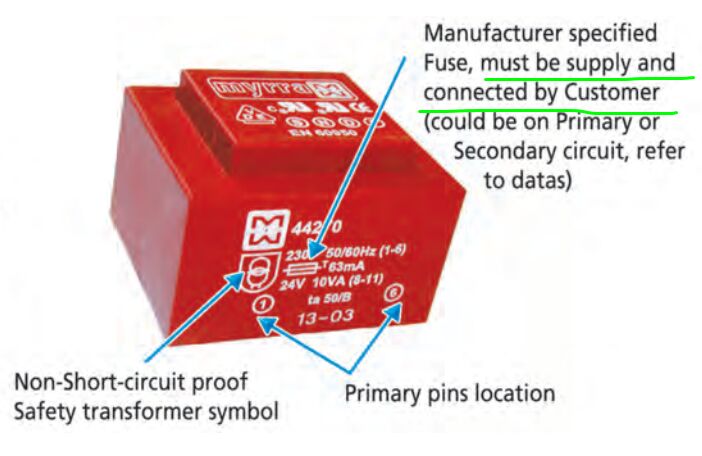

Для меня было немного странно, что предохранитель указанный на корпусе трансформатора должен быть подключен покупателем, без упоминания об этом рядом на корпусе. По этому в даташит не посмотрел.
На плате обычно распаяны.
Вы их никогда не разбирали значит - во всех бытовых ИБП есть предохранитель, а в корпоративном секторе в дорогом оборудовании аж по три предохранителя ставят - на линию и нейтраль перед варистором, и третий после варистора перед диодным мостом.

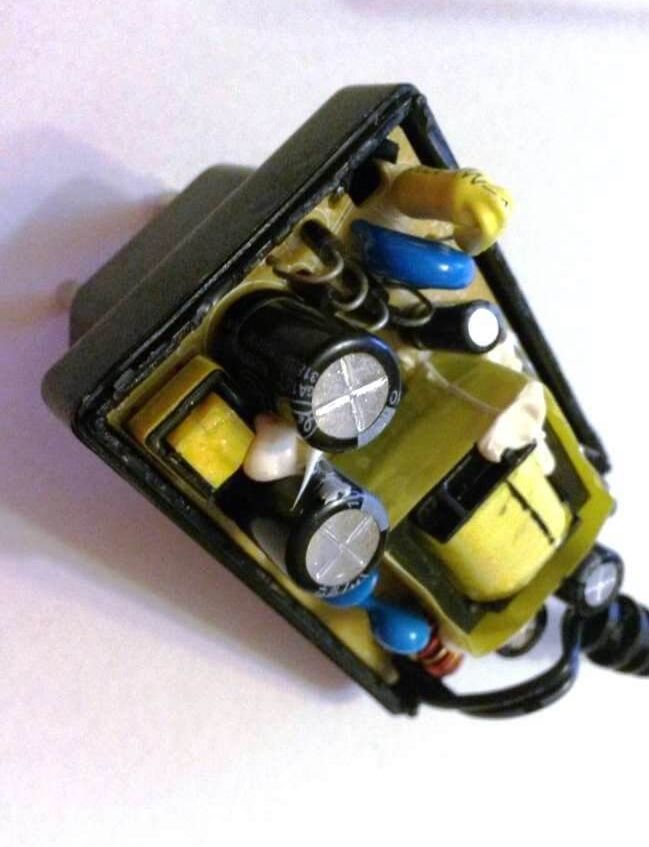

Вот вам БП двух разных роутеров - в каждом стоит предохранитель (во втором он в жёлтой термоусадке, чтобы стекло не разлетелось при срабатывании):

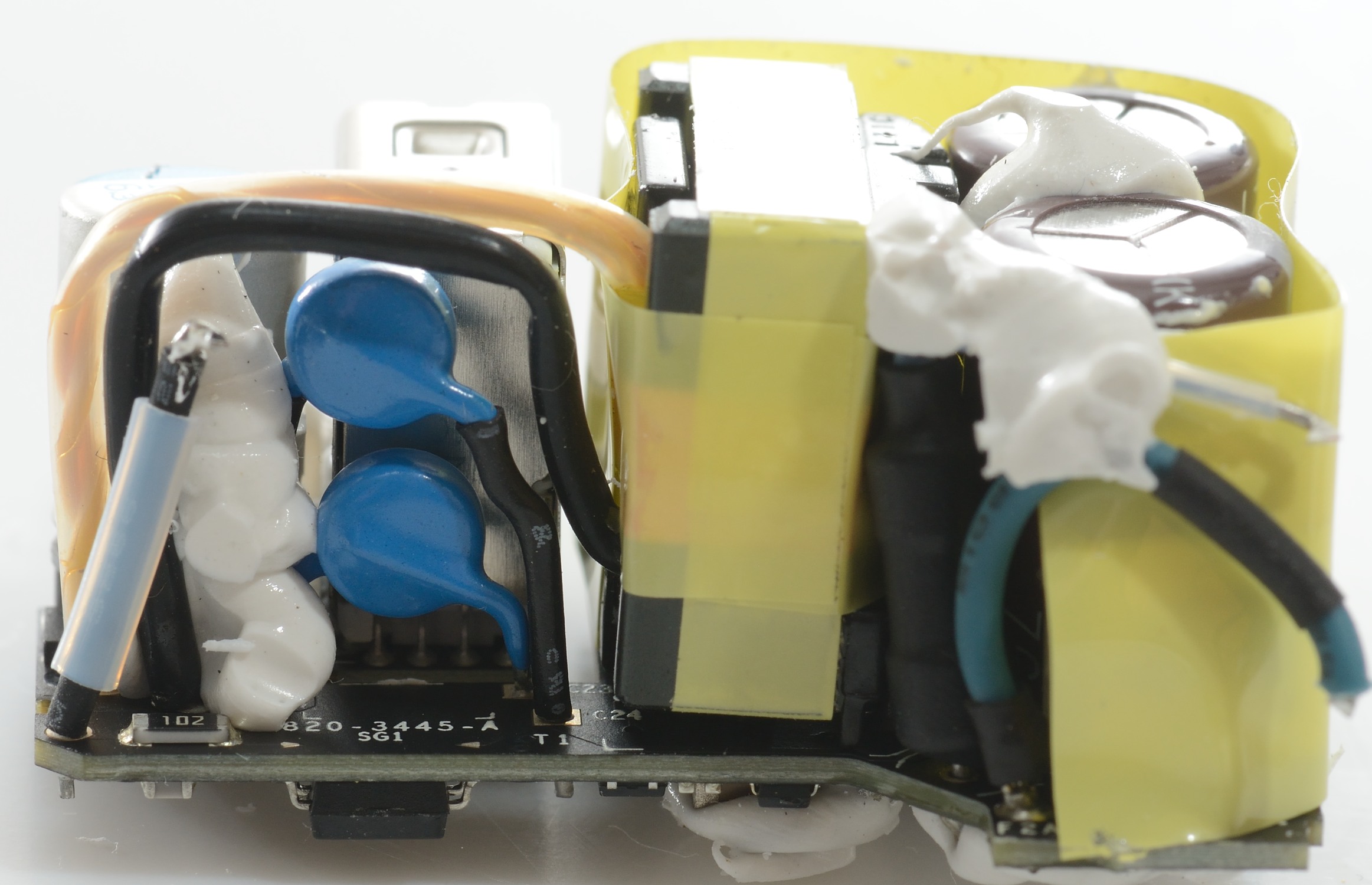

В зарядке Apple 12W он в чёрной термоусадке:

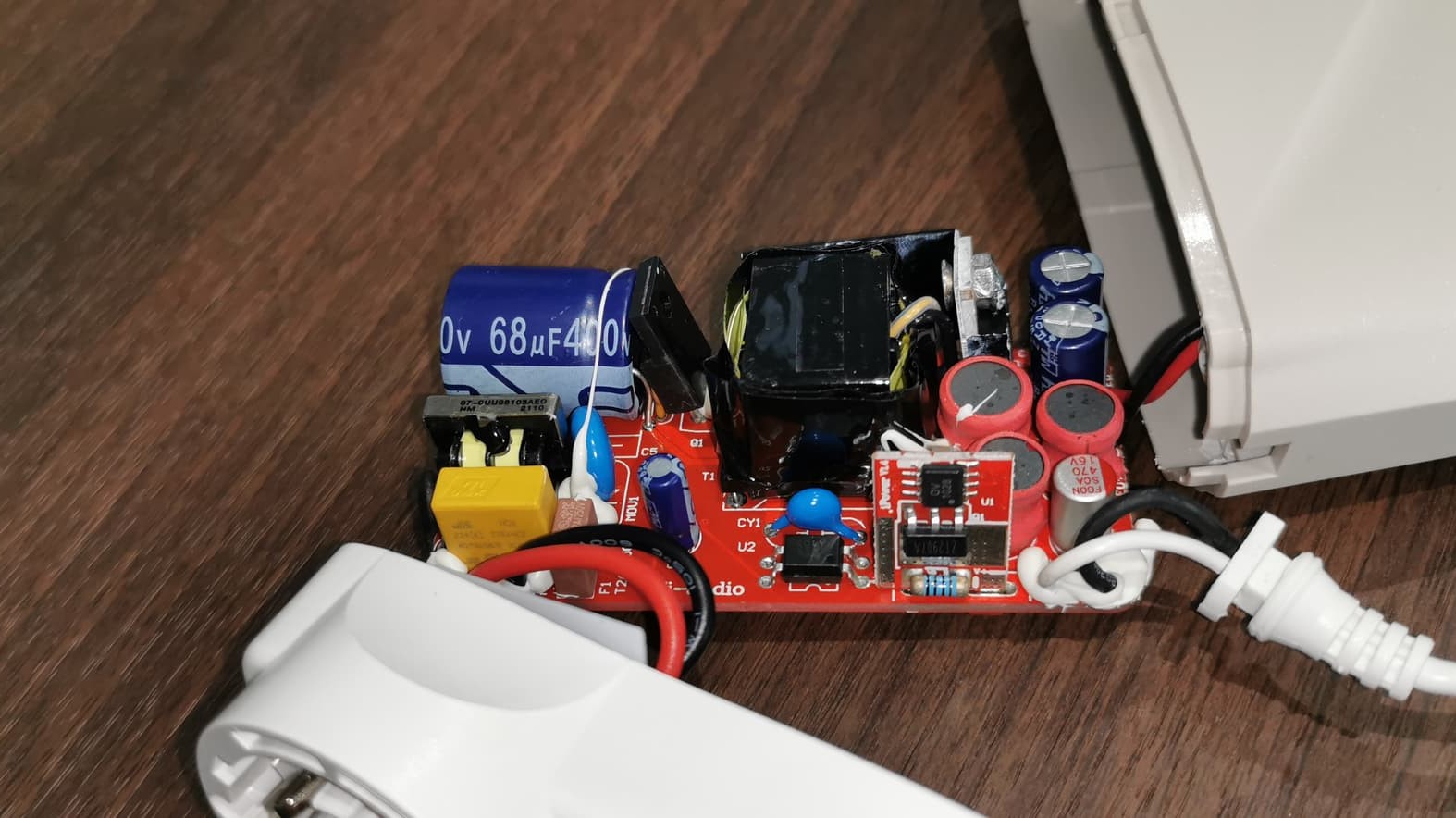

Плавкий предохранитель бывает ставят не цилиндрический, а виде коричневого или чёрного брусочка, как в этом ifi I-power X:
Да даже в самых дешманских вонючих китайских зарядках из экономии вместо плавкого предохранителя ставят резистор - да, так тоже можно, только время срабатывания (сгорания) резистора больше, чем у плавкого предохранителя. Но резистор для этой цели должен быть с негорючей краской, чтобы не воспламенился.

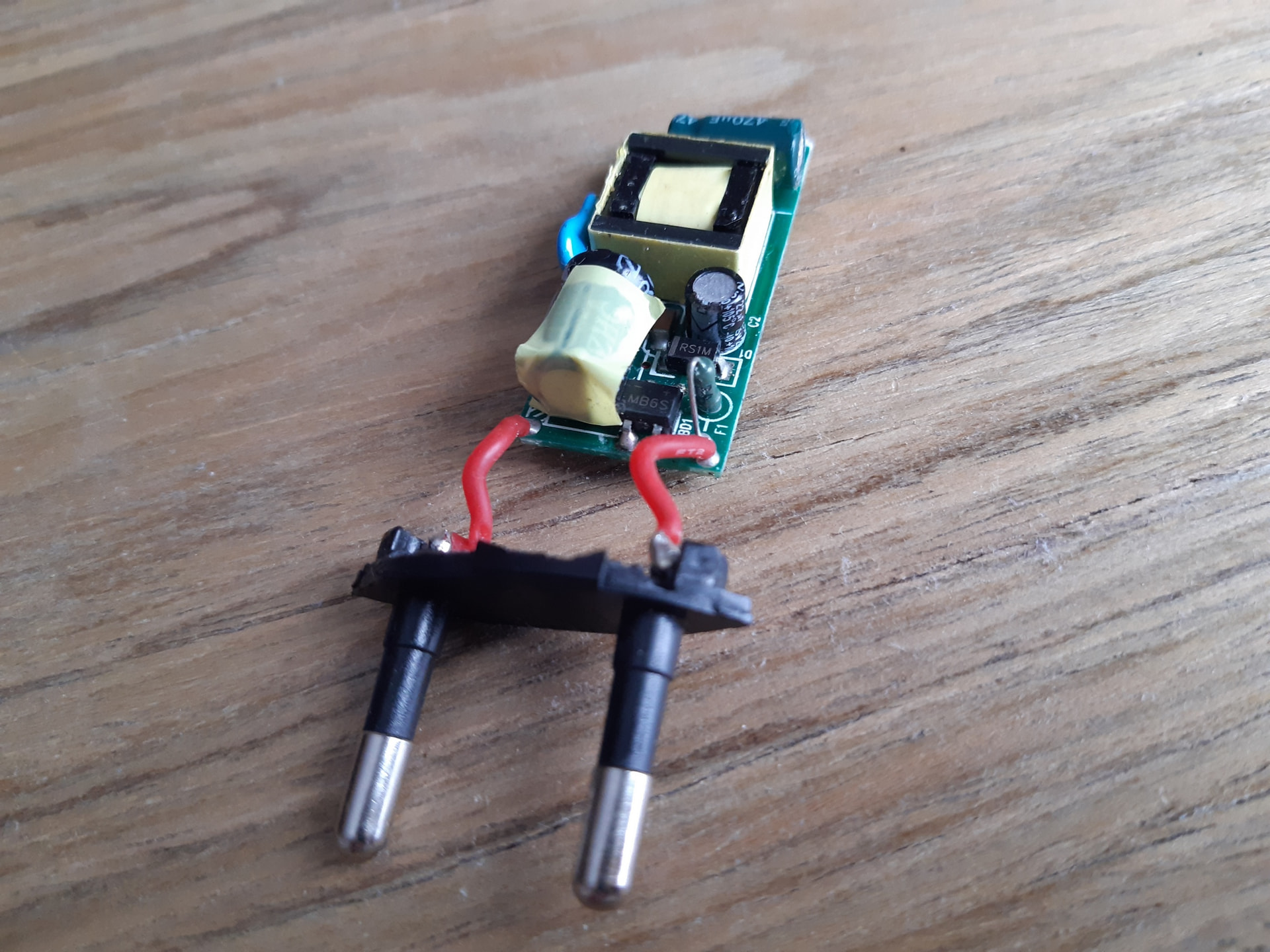

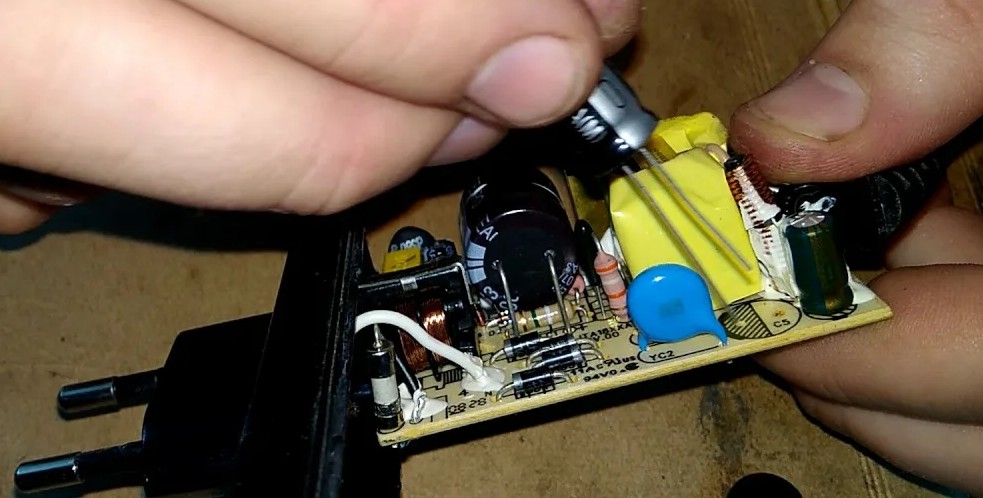

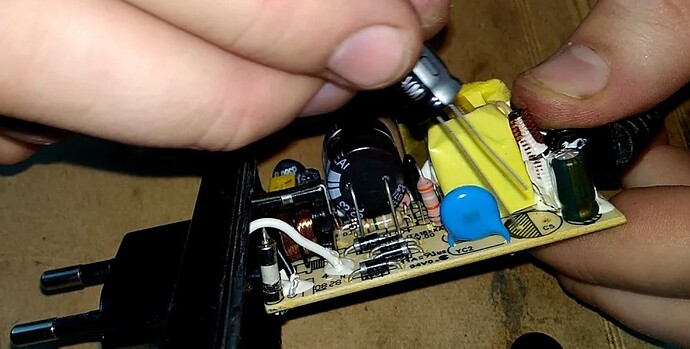

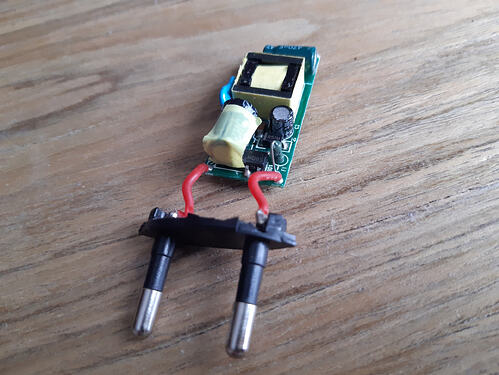

Разобрал вот самый маленький ноунейм - зарядка 5V/1А - как раз на месте предохранителя F1 резистор и стоит:
13 лайков
Всегда вижу предохранители на всех импульсных адаптерах, зарядках если доходит до ремонта. В 99,9% случаев.
Предохранитель ставится не для защиты устройства, а для защиты проводки.
Забота эта исключительно разработчика всего устройства в целом.
Не спорю, резистор перегорает в случае ухода в разнос первички, его полное название применимое в схеме “баластный резистор”, функция предохранителя вторична, вместо не ставят, наверное в 99,999999% ИБП есть баластный резистор что не исключает наличие предохранителя, 99% пользователей купят новый ИБП даже не пытаясь чинить старый, курочить запаянный корпус мало кто будет.
Это не совсем простой резистор. Это и есть предохранитель серии FR. Fusible Resistor . Они имеют документируемые характеристики. Присутствуют такие у всех производителей.
4 лайка
Верно, я сейчас присмотрелся - а там маркировка “2А”, т.е. действительно - это предохранитель, а выглядит как резистор

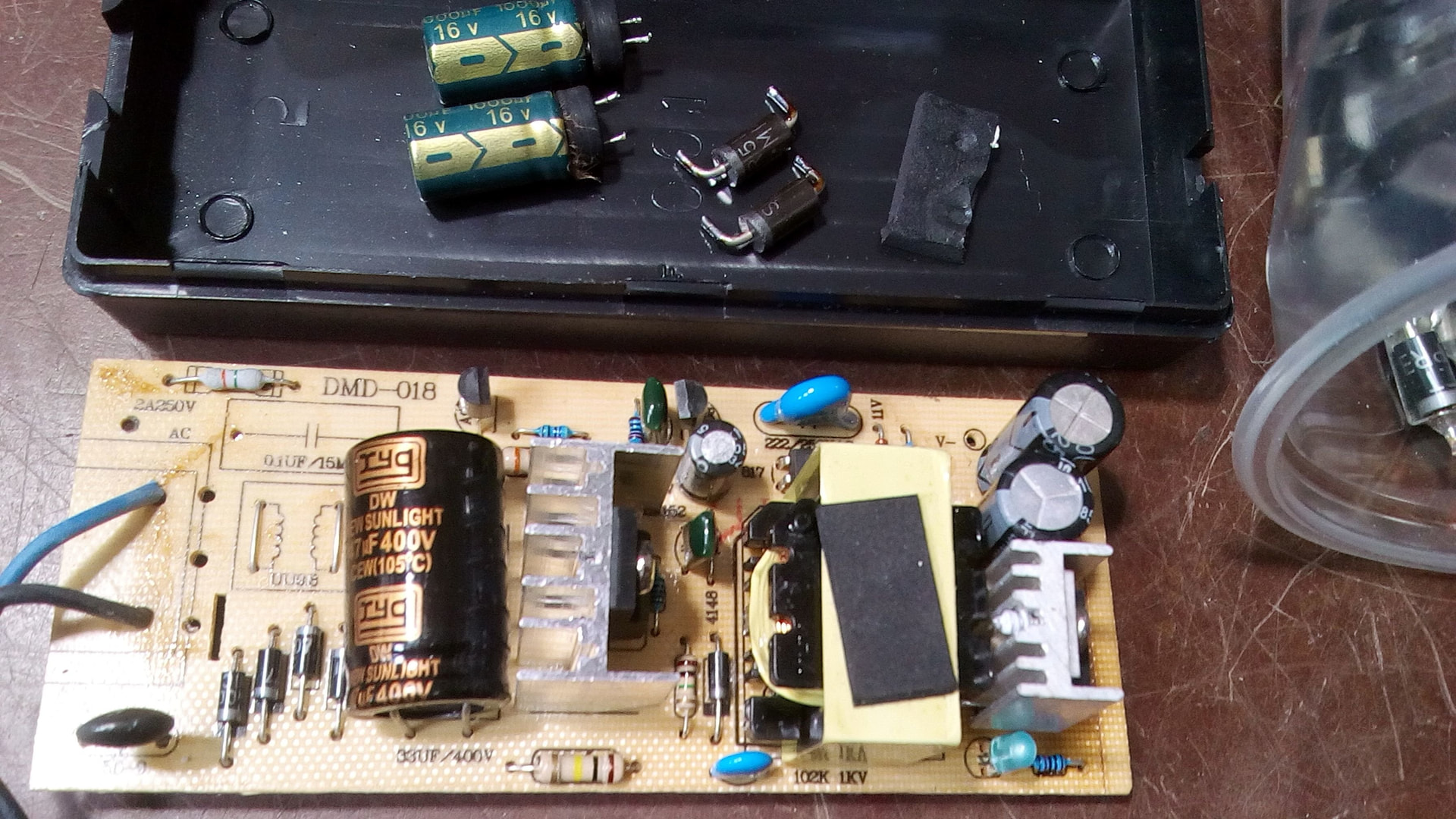

Вот ещё образец крайне экономного ИБП от китайского TV - сетевой фильтр не распаян, вместо дросселя перемычки, вместо предохранителя 2A резистор с негорючим цементным покрытием (или это тоже такой вид предохранителя?)
Просто плата унифицированная. Под 2A предохранитель, а впаян FR, который возможно дешевле.
Срабатывание FR нормируется превышением мощности к времени воздействия. По этому в амперах он не обозначается на плате.
1 лайк

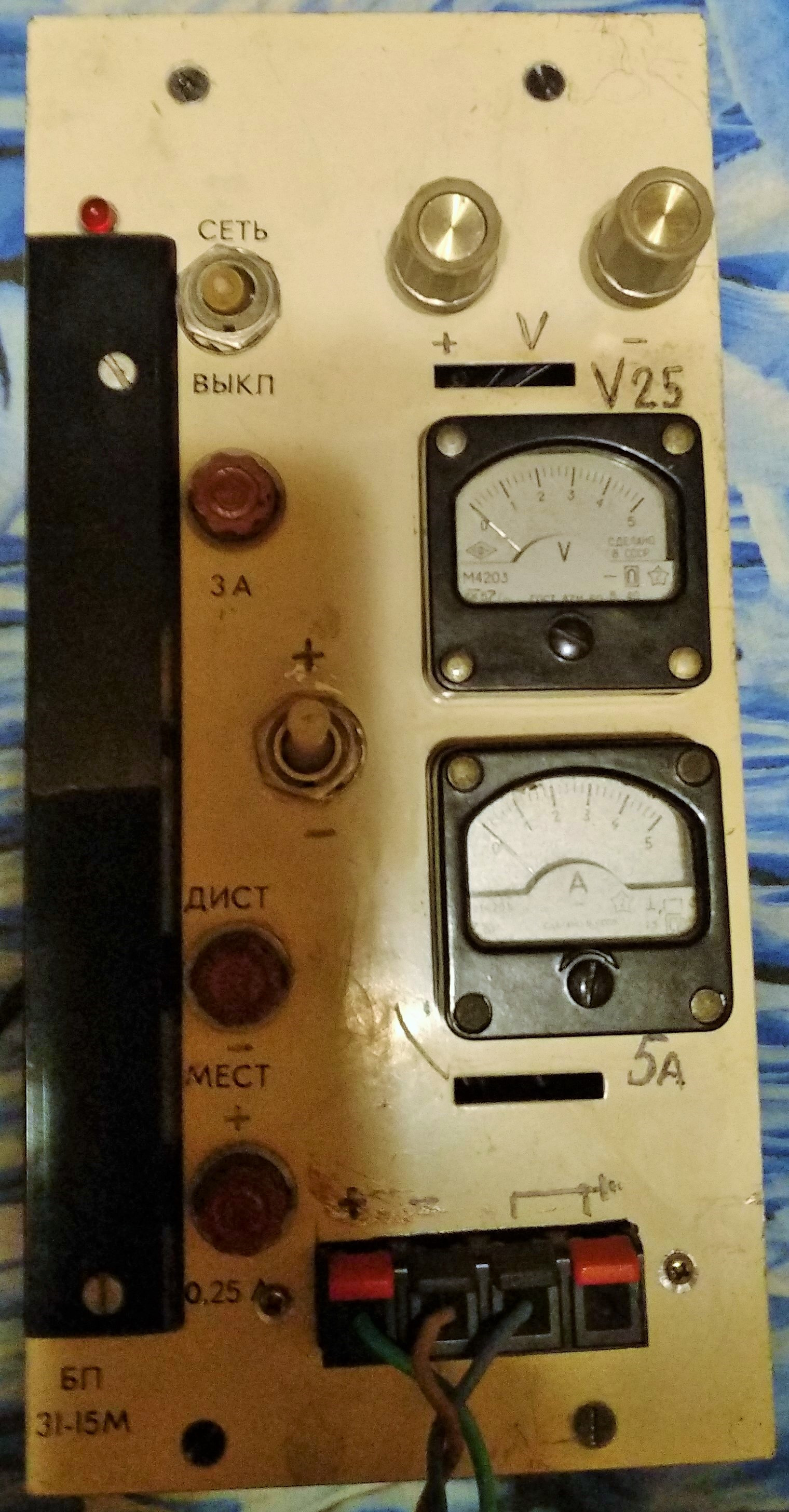

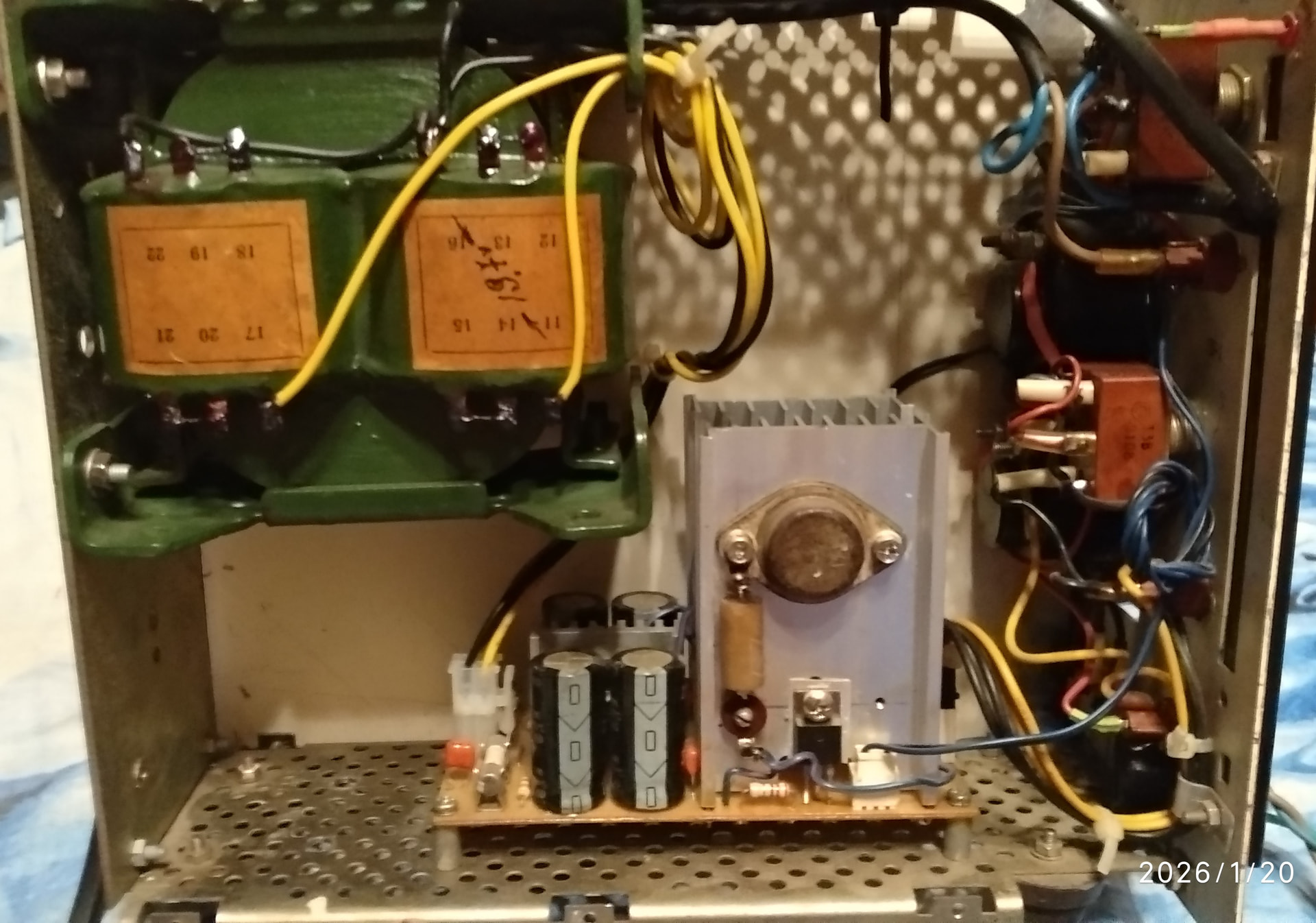

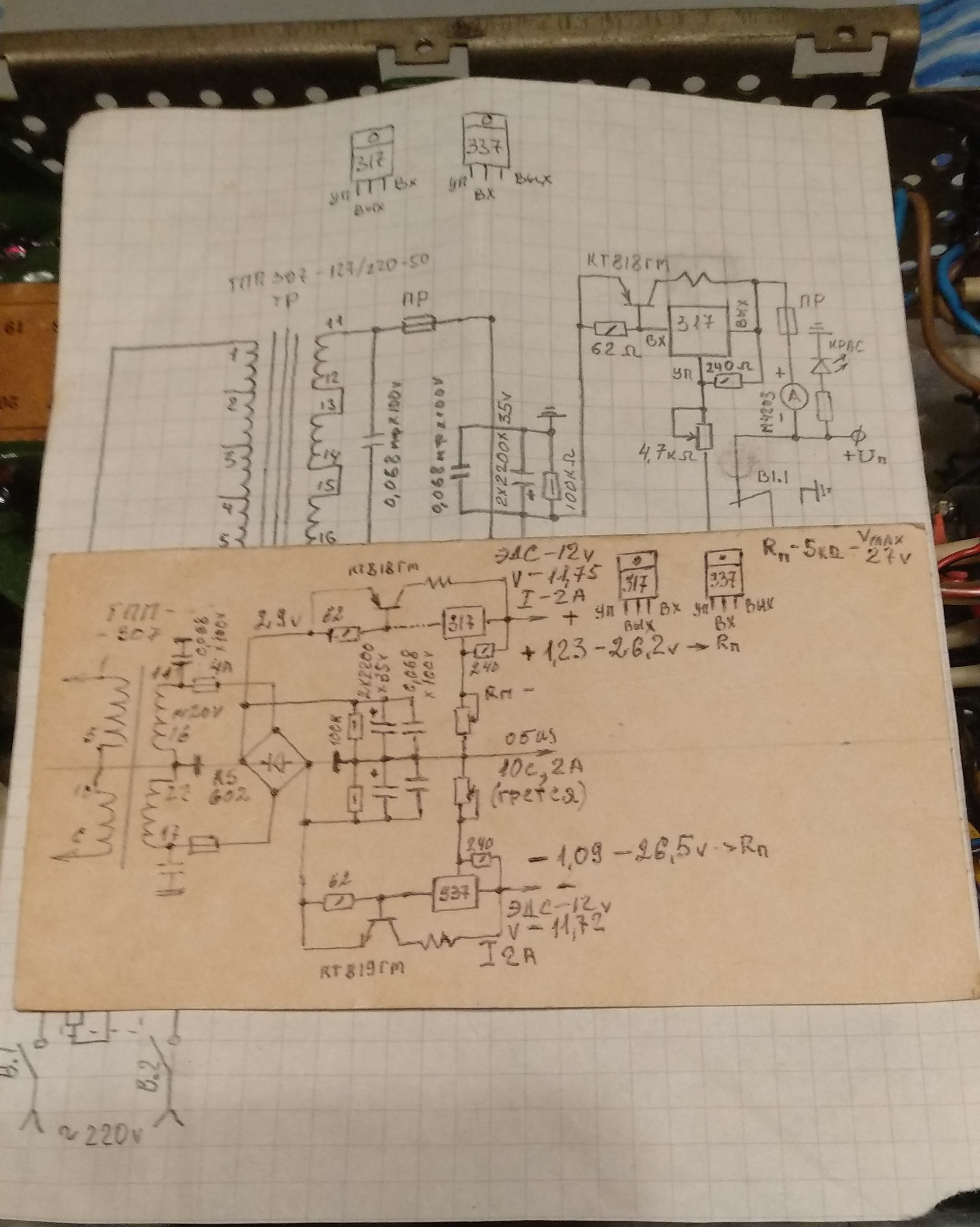

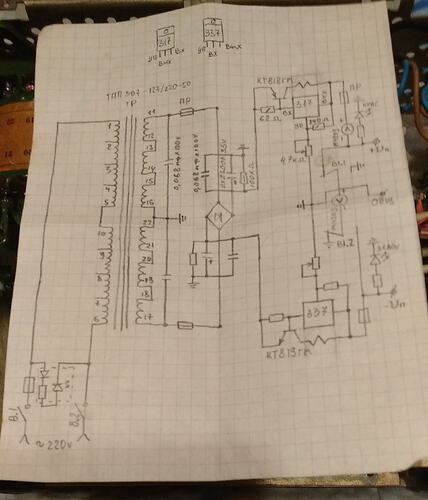

Есть такой БП на 25В 5А, хочу запитать от него Windows планшет без аккумулятора, питается от базы , родной импульсный 19,5В 2,05А.
Есть смысл переводить на линейное питание и подойдёт ли это БП.
Где то танк не поедет из-за ваших аудиофилий
2 лайка
Есть, причем качество звука взлетит в разы.
Разрешите поинтересоваться зачем )
Хочу все железки относящихся к аудио запитать линейным питанием.
