Да, тоже Очень много мусора от хаба и его ИБП, все это негативно влияет на звук)))
Олег, данная тема исключительно про Линейные блоки питания, иные системные проблемы лучше обсуждать в более подходящих для этого местах на Форуме…
Напрашивается два разумных хода: перейти в соответствующую ветку и вкладывать средства не в правку кривого решения, а в изначально нормальное решение, соответствующее требованиям, в котором правитьничего не надо.
1 лайк
Гораздо проще купить ещё один радиатор на самоклейке термопроводящей и приклеить сверху на родной радиатор - создавая мостик с корпусом, между корпусом и мостиком добавить термпрокладку для более плотного контакта.
12.6В я бы оставил на выходе, если снижать подстроечным - внутри БП станет ещё жарче
За 5 часов работы ЛБП вообще холодный, ни намека на повышение температуры, но внутрь я не лазил. Если бы на плате резистор сильно грелся - хоть чуть чуть и корпус бы подогревался. А так в месте где стоит резистор корпус холодный)) Подскажите,а где можно купить радиатор на самоклейке термопроводящей ? Али?
Резистор там не для того, чтобы греться, греться больше будет транзистор.
Если ЛБП холодный - заморачиваться с радиатором я бы не стал.
Радиаторы на самоклейке есть на али н-р:https://sl.aliexpress.ru/p?key=OYD43Jm
Перед тем как клеить - лучше обезжирить
1 лайк
да, транзистор конечно же)) спасибо
Олег, а без подключения родного блока питания горит индикатор питания подключенных в него юсб устройств? Если не горит, то по логике (с вероятностью процентов 90) имеем двух “срулей” - первый это штатный ИИП, второй - dc-dc преобразователь из 12 в 5 вольт, которые подаются на юсб разъёмы в хабе.
Можно попробовать USB хаб с внешним питанием 5в, такие бывают на USB2. По идее там нет преобразователя на выходное питание портов.
Андрей, если штатный ИБП хаба не включен в сеть, то индикаторы не горят и проигрыватель флешки не видит. Если включить хаб в ноутбук и тоже не включить ИБП в сеть 220, то флешки не видны ноутом. Получается, что питание от проигрывателя или ноута вообще не предусмотрено, только от ИБП самого хаба.

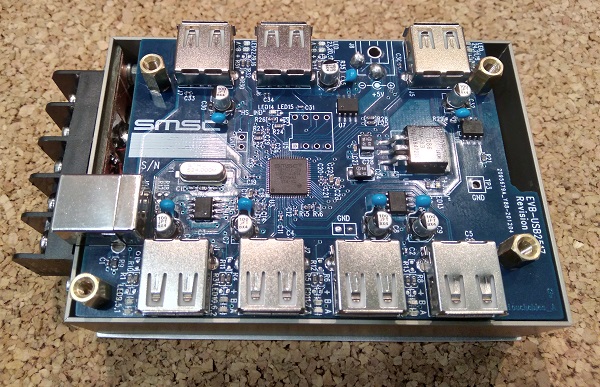

Этот hub очень “шумный” из-за китайских импульсных преобразователей на плате. Изменить питание конструкция не позволяет. Нужно подбирать hub на другом чипе с возможностью питания от внешнего источника 5в. Отличный hub мне удалось собрать на чипе USB2517 с линейным питанием. Но сейчас таких качественных микросхем найти очень сложно.
Спасибо, Александр! Буду искать хаб с usb 2.0 и внешним питанием 5в, потом подбирать внешний ЛБП для него. Но инфу, какой хаб на каком чипе и какой шумный, а какой нет, конечно практически невозможно отыскать, придется методом проб и ошибок
Кстати, некоторые хабы принимают внешнее питание 5в по микроUSB разъёму. Есть ли такие ЛБП с выходом микроUSB или такие хабы не стоит рассматривать?
Попробуйте этот https://www.dns-shop.ru/product/797839b335871b80/usb-razvetvitel-dexp-mh4u/
Несмотря на стоимость, достаточно качественный hub. У продавца перед покупкой необходимо удостовериться, что чип стоит VL817. На других чипах хуже…
Внешнее питание почти всегда через разъём usb.
Или делать самодельный кабель питания с usb разъёмом, или использовать линейный бп с выходом на usb.
2 лайка
В девичестве этот хаб был Orico, действительно на виашном чипе.
1 лайк
Сейчас этот Orico собирается по упрщённой топологии- без электролитов на usb разъёмах и на чипе без поддержки МТТ.
1 лайк
Спасибо вам большое за помощь!!! Поробую этот хаб, жалко только разъём питания не очень удобный - микроusb
Такой стандартный кабель https://www.dns-shop.ru/product/d6371a92f1685795/kabel-kruglyj-ugreen-micro-usb---usb-20-type-a-cernyj-05-m/
вполне подойдёт для использования с линейным бп.
Или доработать hub самостоятельно и припаять провода питания на два керамических конденсатора на плате возле разъёма питания.
PCCar.ru - Ваш автомобильный компьютер - Показать сообщение отдельно - USB HUB for Android
Спасибо огромное! Последую вашим советам, по результатам отпишусь
1 лайк
Александр, Андрей, благодарю, я нашел рекомендуемый вами usb хаб с чипом vl817, купил. Посоветуйте, пожалуйста, линейный бп для него 5в 3-3.5А, оптимальный по цене /качеству, учитывая, невысокую цену проигывателя. Желательно с выходом usb, но не обязательно, конечно. Главное оптимально для данного решения
Куда такую силу тока для питания хаба?
Он (хаб) имеет странную особенность по ограничению силы тока, видимо его умный контроллер договаривается с контроллером заряда подключенного устройства. Я от него и телефон и айпад заряжаю, на телефон он стабильно отдает 0,5 Ампера, а на планшет уже 1 ампер. Хаб естественно имеет внешний блок питания на 2,5 Ампера, в моём случае импульсный. Вам же он для музыки нужен, а не для зарядки четырех айпадов одновременно.
1 лайк
Уважаемые коллеги! В любом usb хабе повышенная природная шумность определяется не только наличием импульсных источников первичного и вторичного электропитания, но и, в значительной степени, работой самого встроенного в хаб контроллера!
И любой контроллер, включая и с чипом vl817, будет дополнительно изрядно загаживать входной USB тракт внешнего ЦАП в описанной выше схеме подключения wiim ultra у Олега. Добавьте сюда еще шумы от двух флешек, вставленных в хаб, в сумме мало не будет, негативные артефакты слышны будут на любой системе!
Конечно, без ИБП шумов поменьше окажется, но все равно, даже очень хороший внешний Линейный блок питания, определенно не сможет решить полностью проблему сильно загаживаемого хабом чувствительного к помехам звукового тракта между wiim ultra и USB входом ЦАП…)
