Для меня это промежуточный вариант, который долго длится(
Но пробовать еще одно промежуточное решение не хочется. Буду ждать свой ЛБП. У меня нюк сильно грузится из за того что на нем hqpe5 и первые более простые по напряжению и силе тока ЛБП не взлетели. При апсемплинге нюк вырубается, поэтому скорректируем схему
Ну вот у меня сейчас plixir 19вт на 5А. И со звуком стало не то. Пока грешу на силовой кабель. Но хз в целом, странное.
А что стало странным? У всех понимание странности разное)
Обычным принтерным кабелем включи для понимания кабель или нет. Кабели - дело конечно важное, но если играет, то играет и с обычным (если только обычный оказался не каким то сперплохим). Никто и не обещал, что Пликсир к компам хорошо подходит. Да и без Нюка у тебя прям сейчас не все хорошо.
Добавлю только, что иногда даже хороший кабель просто не встает в какое то место тракта, а потом по мере изменения тракта может и встать в систему и главное в тоже место, в которое ранее не подходил.
И да, я сейчас про ЛБП
Верю и не спорю. Будем щупать.
Все производители проэктируют с обычным компьютерны кабелем, подключенной к обычной розетки.
Кручу верчу раскурочить хочу.

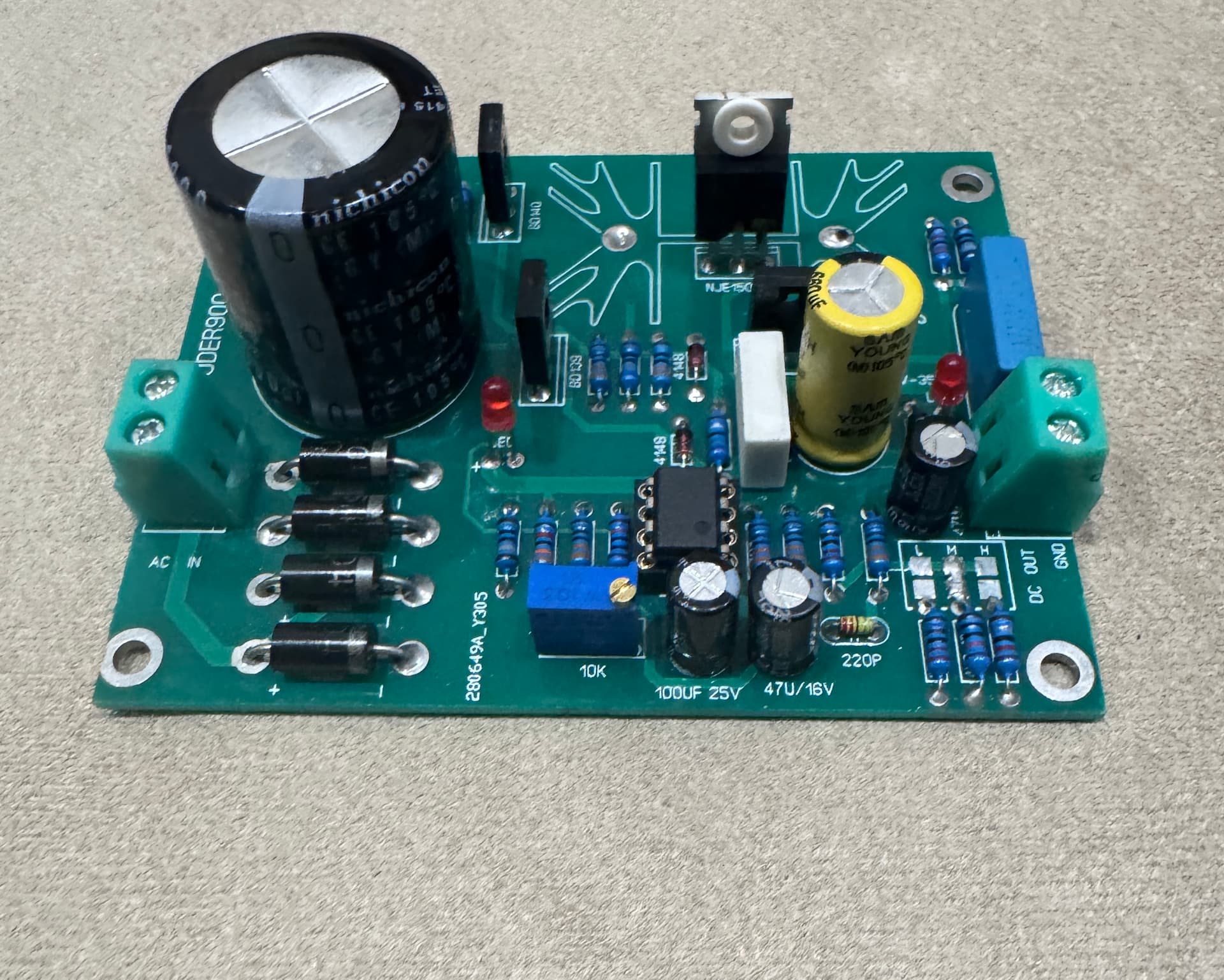

В руки мне попалась плата
Может быть что то вот такое - https://www.chipdip.ru/product/d44h11
Не радикально
Алекс, в сигмоподобных стабах выходной транзистор irfz24n можно “в лоб” заменить на irlz44n? Стаб именно что сигмоподобный, выходной транзистор один. Проблема в нынешнем в том, что при сколь либо существенных импульсных нагрузках (старт одноплатника NanoPi Neo3) напряжение часто падает до 3,9 вольт, вместо 5-ти положенных.
Сандерс в ветке писал, что именно в случае с малым падением между входом и выходом irfz24n ведут себя нестабильно и лучше использовать irlz24n, но в местечковом ЧиД есть из подходящих только irlz44n.
ПыСы.
Форум Ти Кана разумеется читал, он до сих пор замену выходным транзисторам так и не озвучил.
Запросто
В случае использования в такой схеме полевика типа irfz24/irfz44 разница между входом и выходом стабилизатора должна быть порядка 5,5…6 вольт, возможно проблема в этом.
Этот момент можно исправить, но это потребует некоторой модификации схемы.
спасибо. жаль транзистор уже заказал в чипе ,такой же. Диоды наверное закажу по вашей ссылке
еще хотела уточнить такой момент, а этот транзистор он получше будет чем тот что стоял на плате? просто MJE15034G стоит там 210р а этот 98р и диоды что вы посоветовали намного лучше будут чем те что сейчас установлены на плате?
Цена в ЧИД мало коррелирует с качеством деталей. Определяется она скорее количеством посредников через которых придётся везти товар.
Диоды шоттки будут немного получше обычных в этой схеме, но радикально опять же её не улучшат. Шуметь они будут поменьше, желательно ещё снабберную цепь параллельно вторичке трансформатора поставить.
Поясните,
в этом посте “хотела”,
выше “заказал”.
Это как?
Тоже…))
При нагрузке полампера у меня разница 5,1 вольта, с учётом пульсаций на ёмкости после диодного моста. Видимо действительно зона неустойчивой работы. Попробую тогда транзистор IRLZ серии, может поможет.
А транс нормальный? у меня на оригинальной сигме при выходе 5вольт, на плату приходит 9 переменки, как и рекомендовал автор, и транс 30ВА Hahn. Питало и бигль (500мА) и тинкер2 (до 1.5А) без просадок. Транзисторы IRLZ24NPBF и остальные детальки тогда еще с Моусер заказывались.
Нормальный, 9 вольт 1 ампер. С другими стабами и этим же трансформатором Нео3 и стартует и не падает, прям сейчас поёт.
С таким же трансом кинул эту глючную платку “типа сигмы” с нагрузкой полампера на подоконник, прослежу за поведением, пока третий час все нормально. Но Нео3 все таки не резистор, а вполне импульсный потребитель.
Платка алишная?
