Наброшу немного на вентилятор, по поводу китайских ЛБП.
Будет много картинок, но суть тут не столько в конкретном БП, сколько в вообще уровне на котором проектируются изделия.

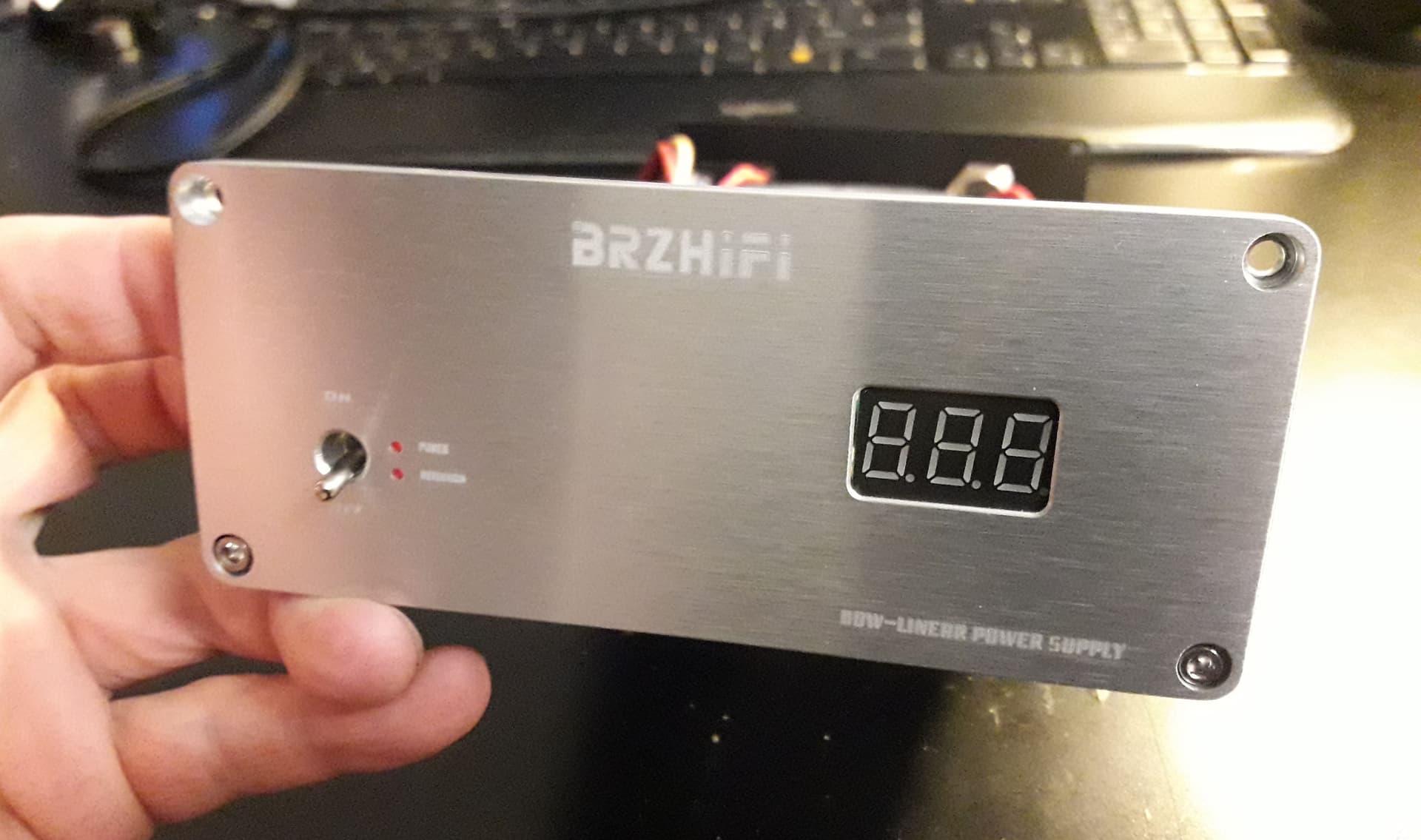

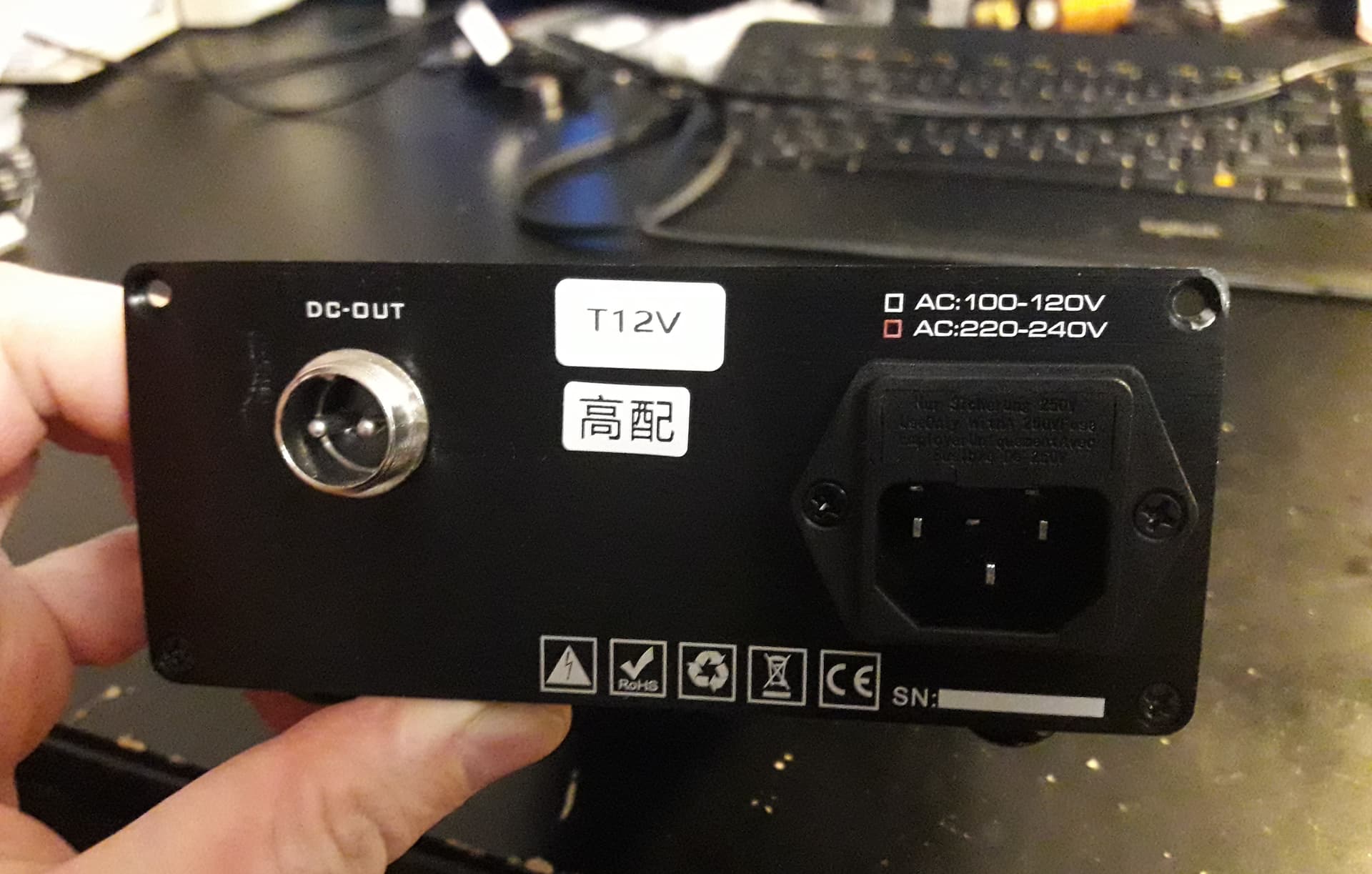

Итак, пациент - 12в ЛБП Breeze Audio:
Типа рабочий, был выдан с целью потыкать в него приборами, и изучить возможность небольшого твика.

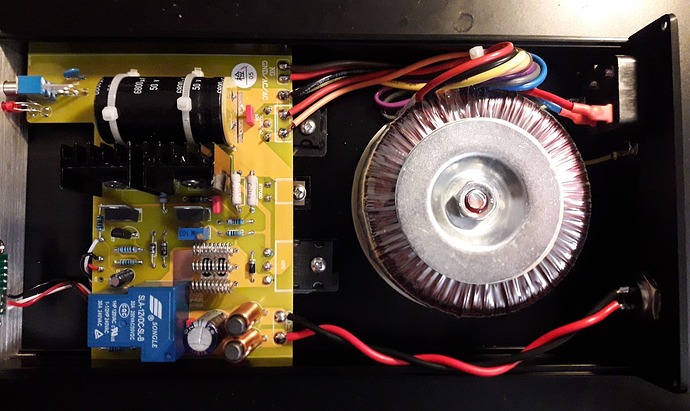

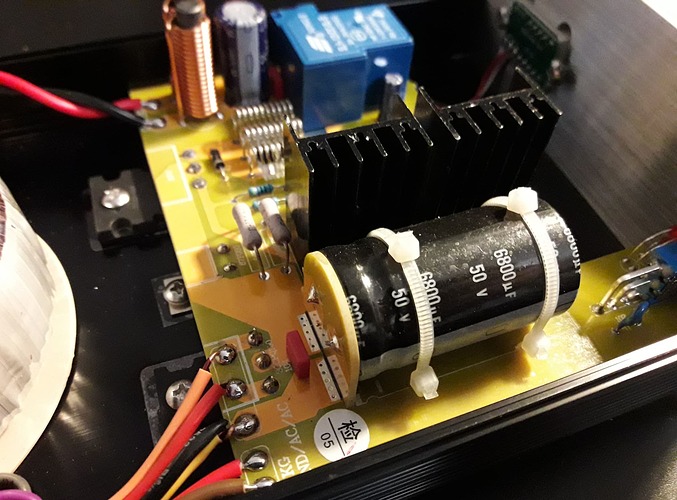

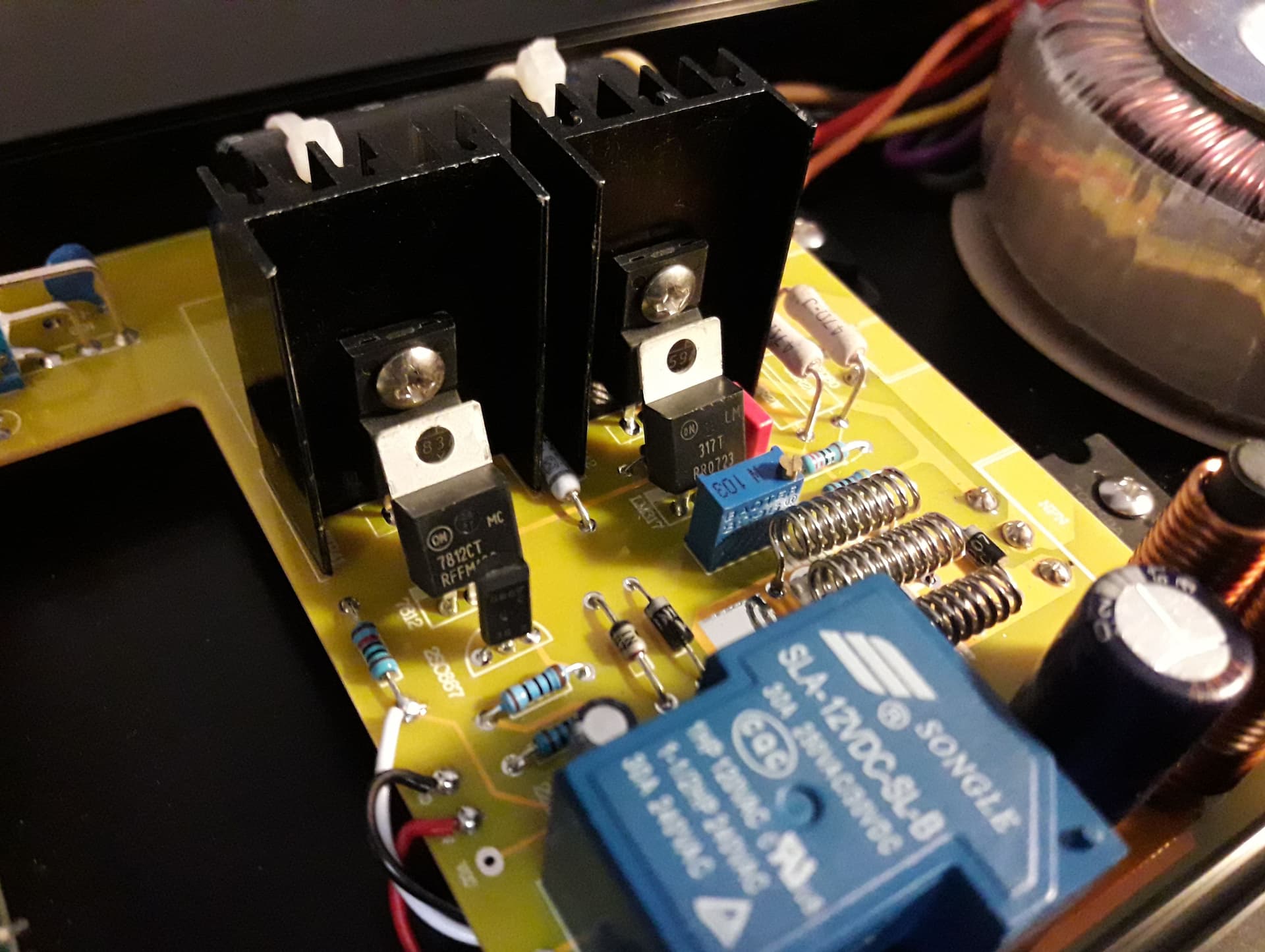

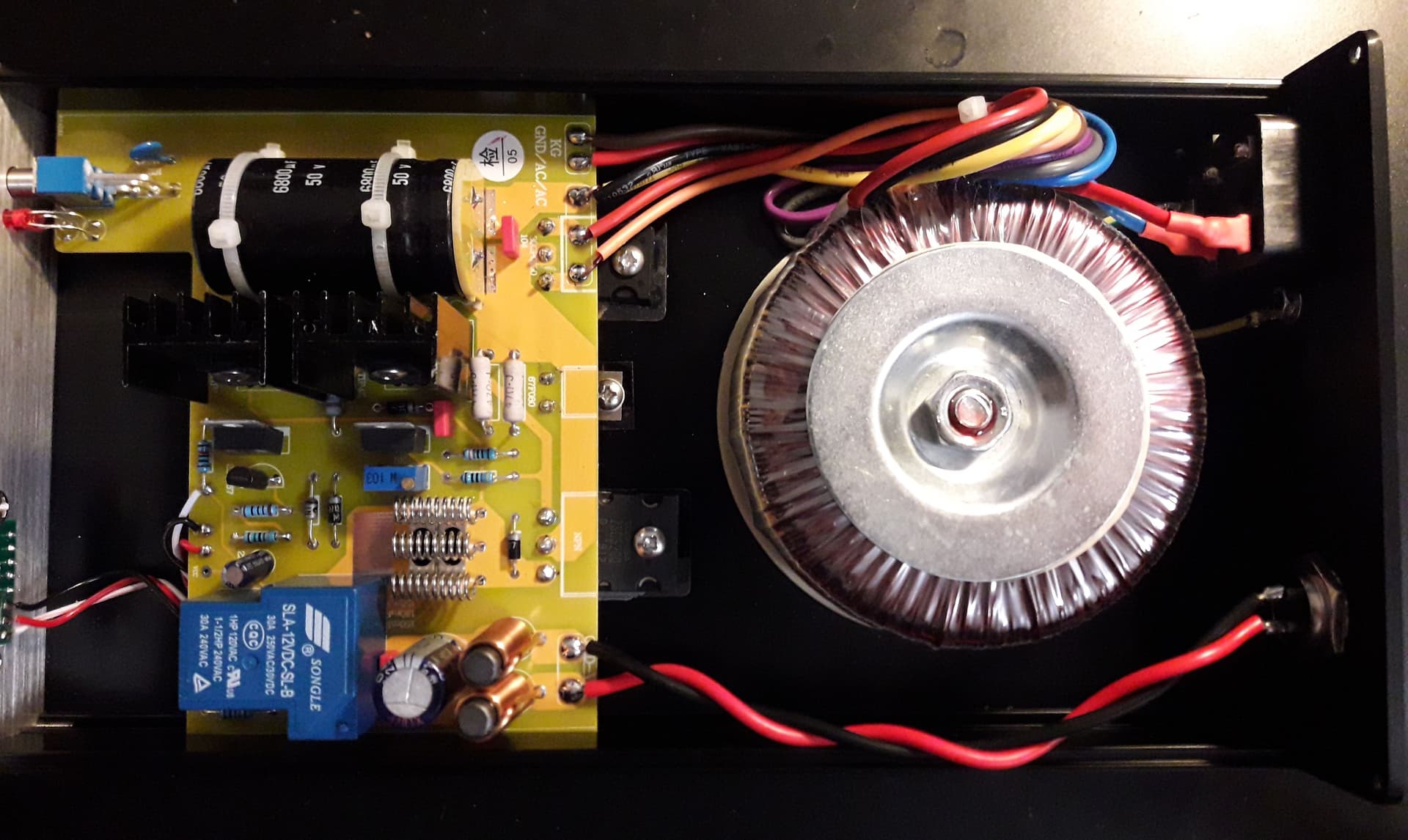

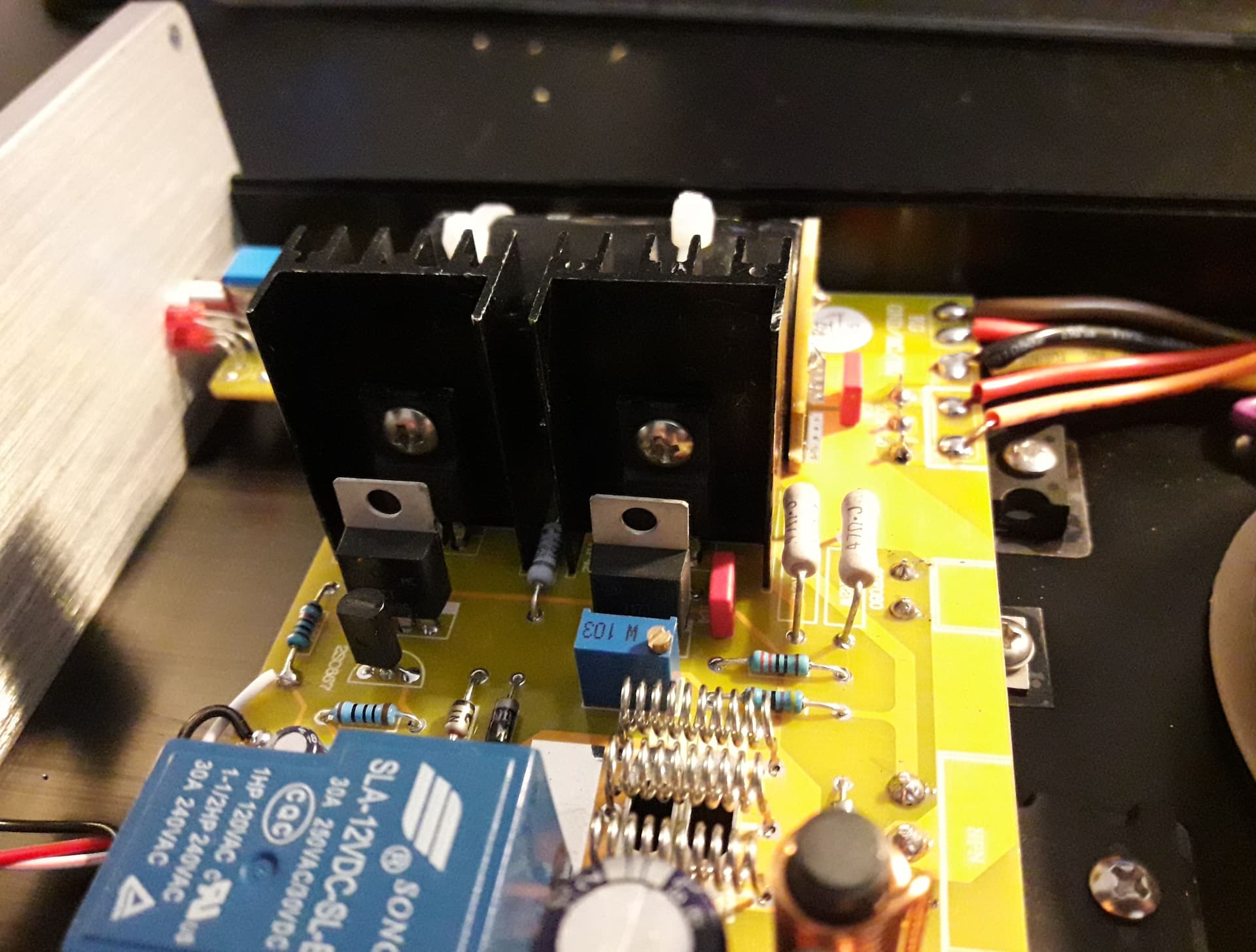

Вначале несколько фото кишков:

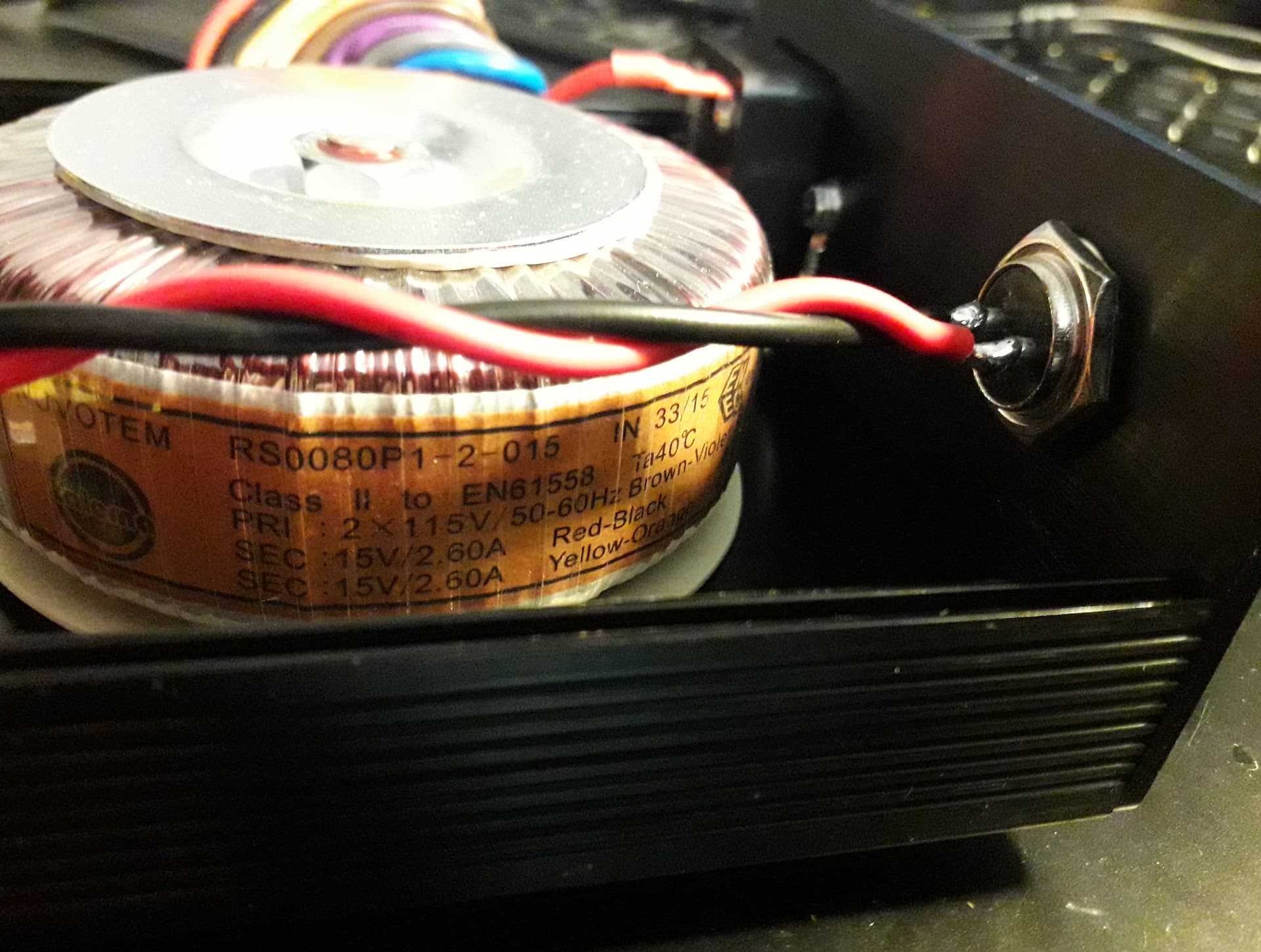

С виду всё неплохо вроде - имеем приличного вида типа талему в качестве трансформатора, мелковатый кондёр после выпрямителя со средней точкой, и вроде как схему с LM317 усиленной внешним транзистором (2sc5200).
Смотрим приборами.
-

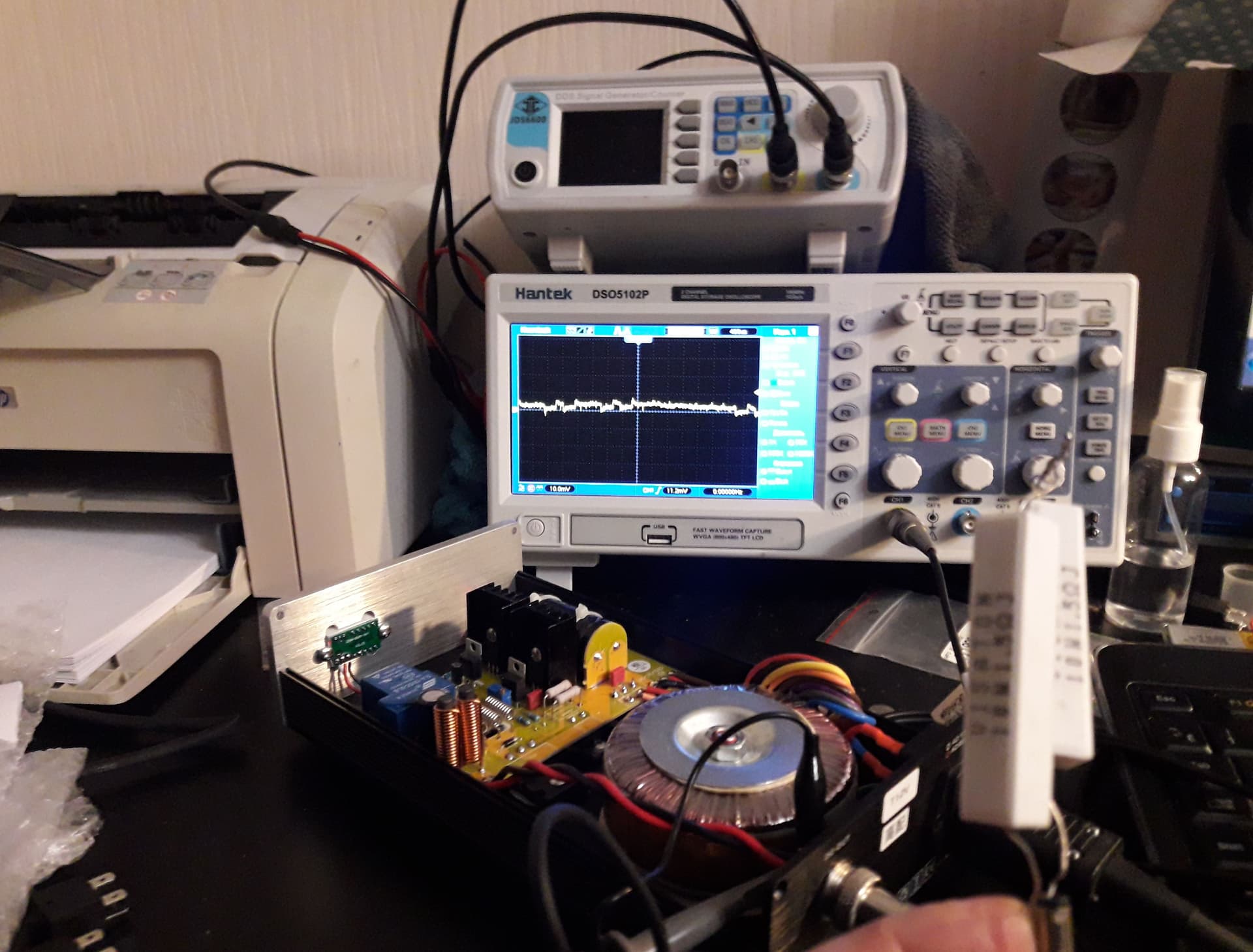

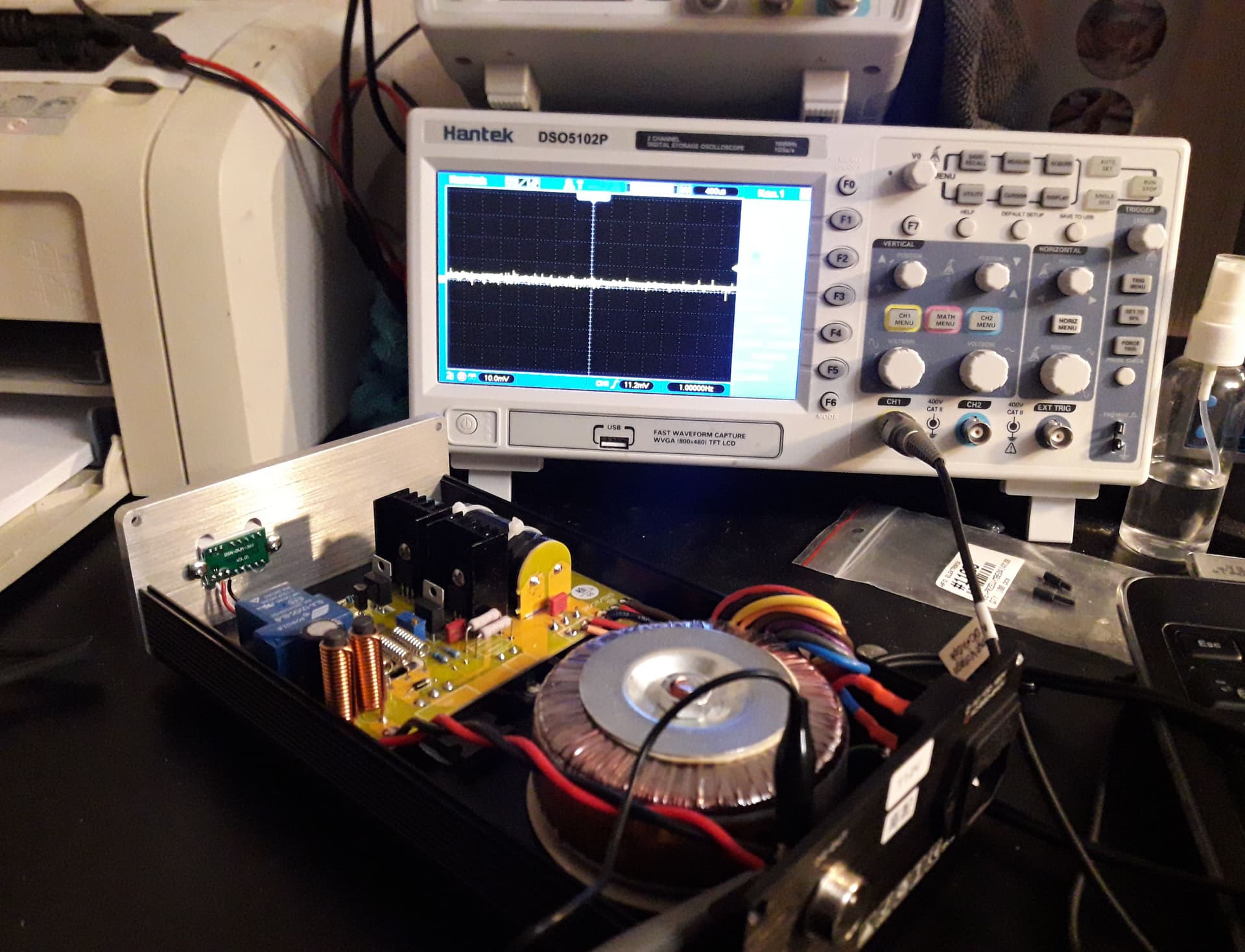

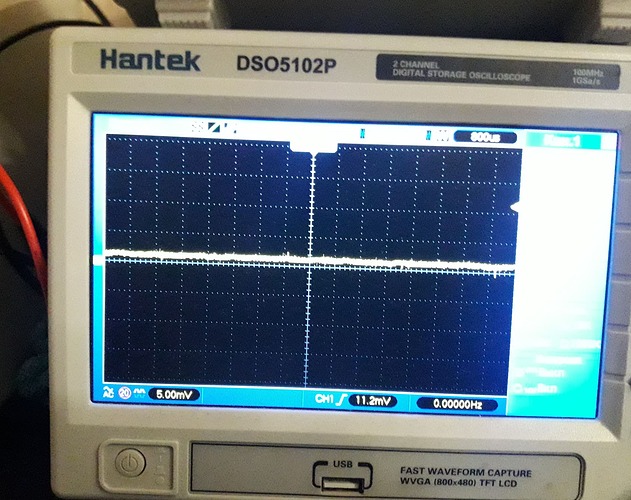

Аппарат выключен, в т.ч. из розетки, на выходе тишина:
-

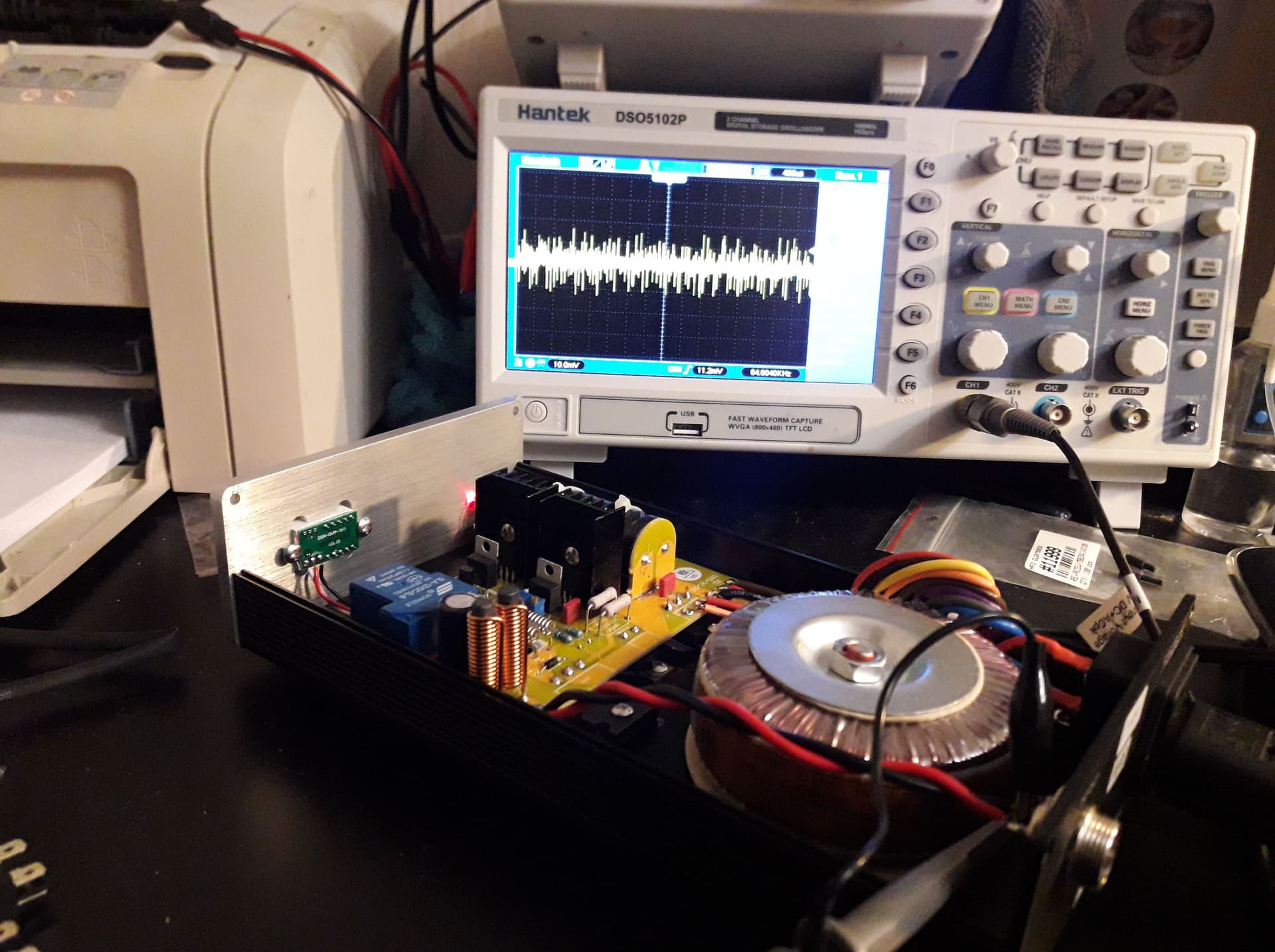

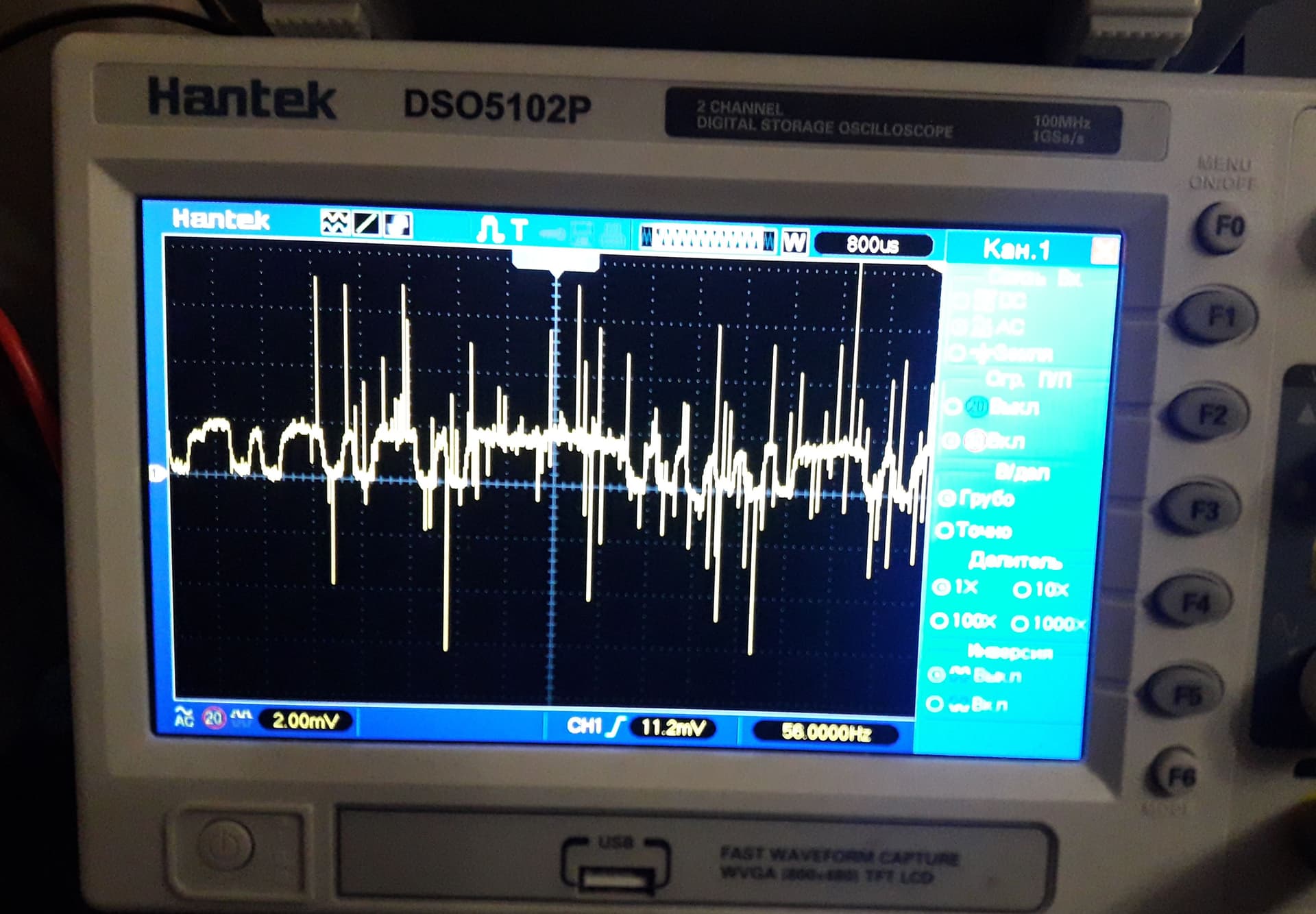

Аппарат выключен, но воткнут в розетку… чего?
-

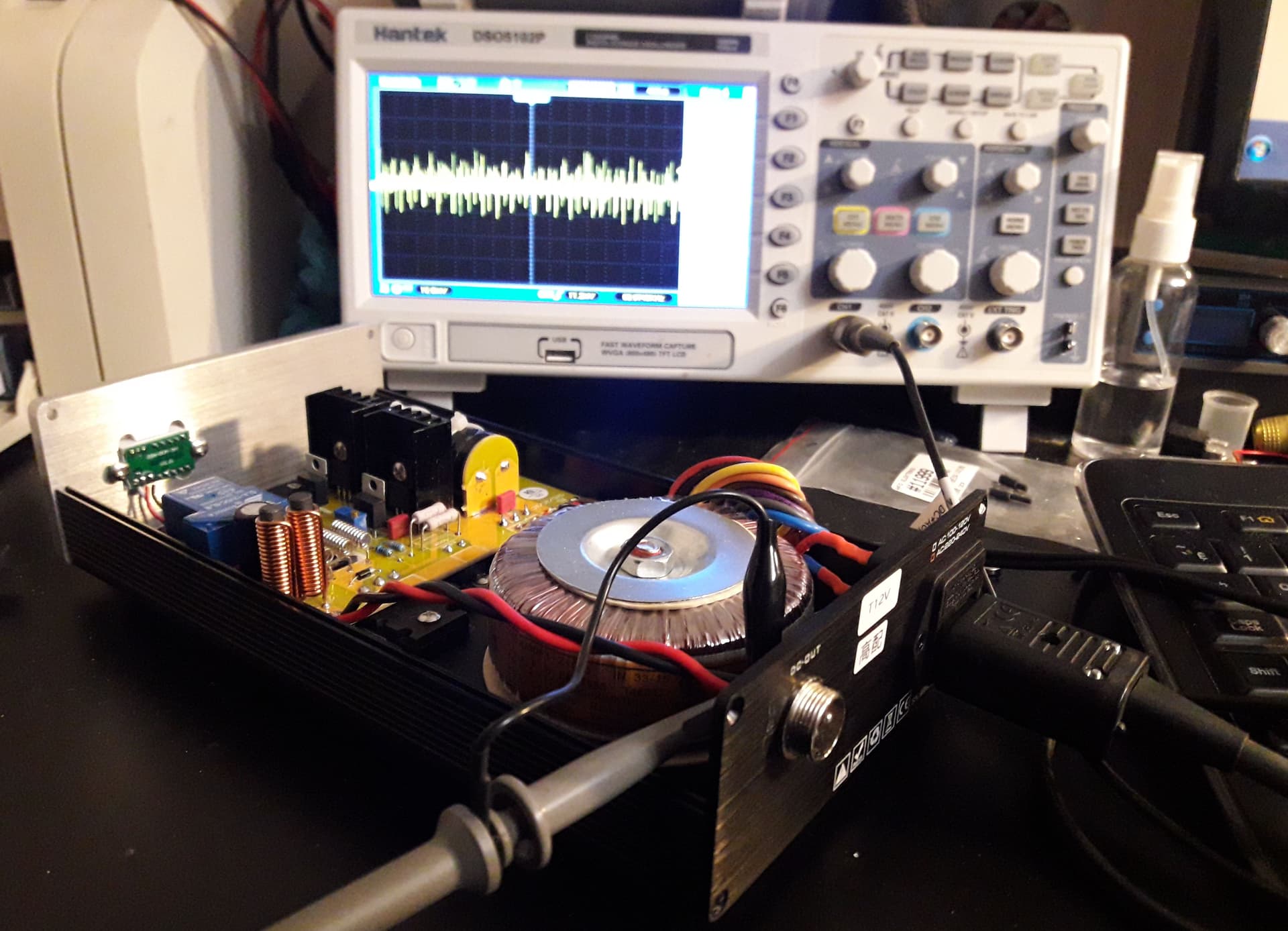

Аппарат включен:
-
Аппарат включен и нагружен на 4 амепера:
-

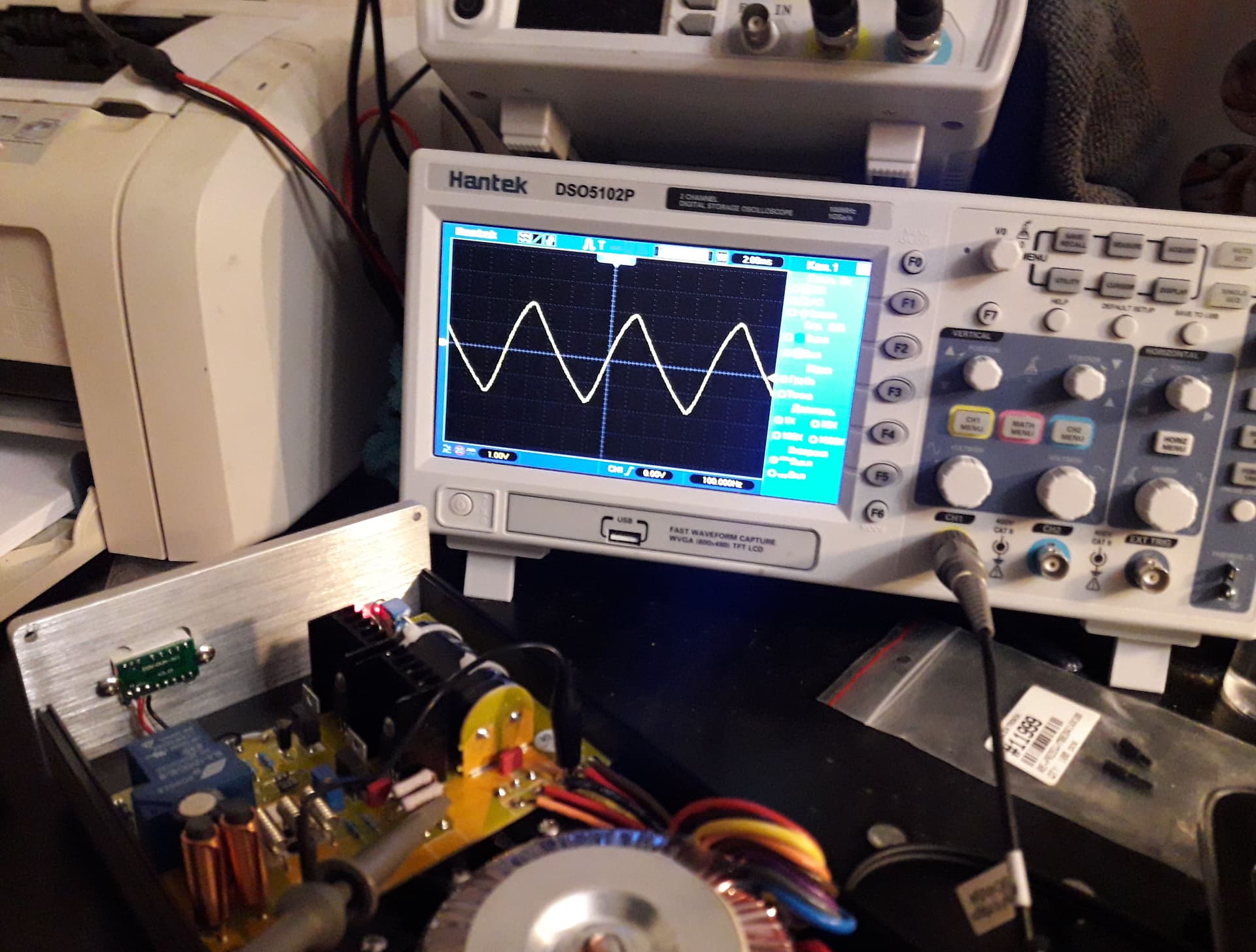

Пульсации по входу стаба:
Видно что амплитуда пульсаций 4 вольта от пика до пика, кондёрчик явно маловат.

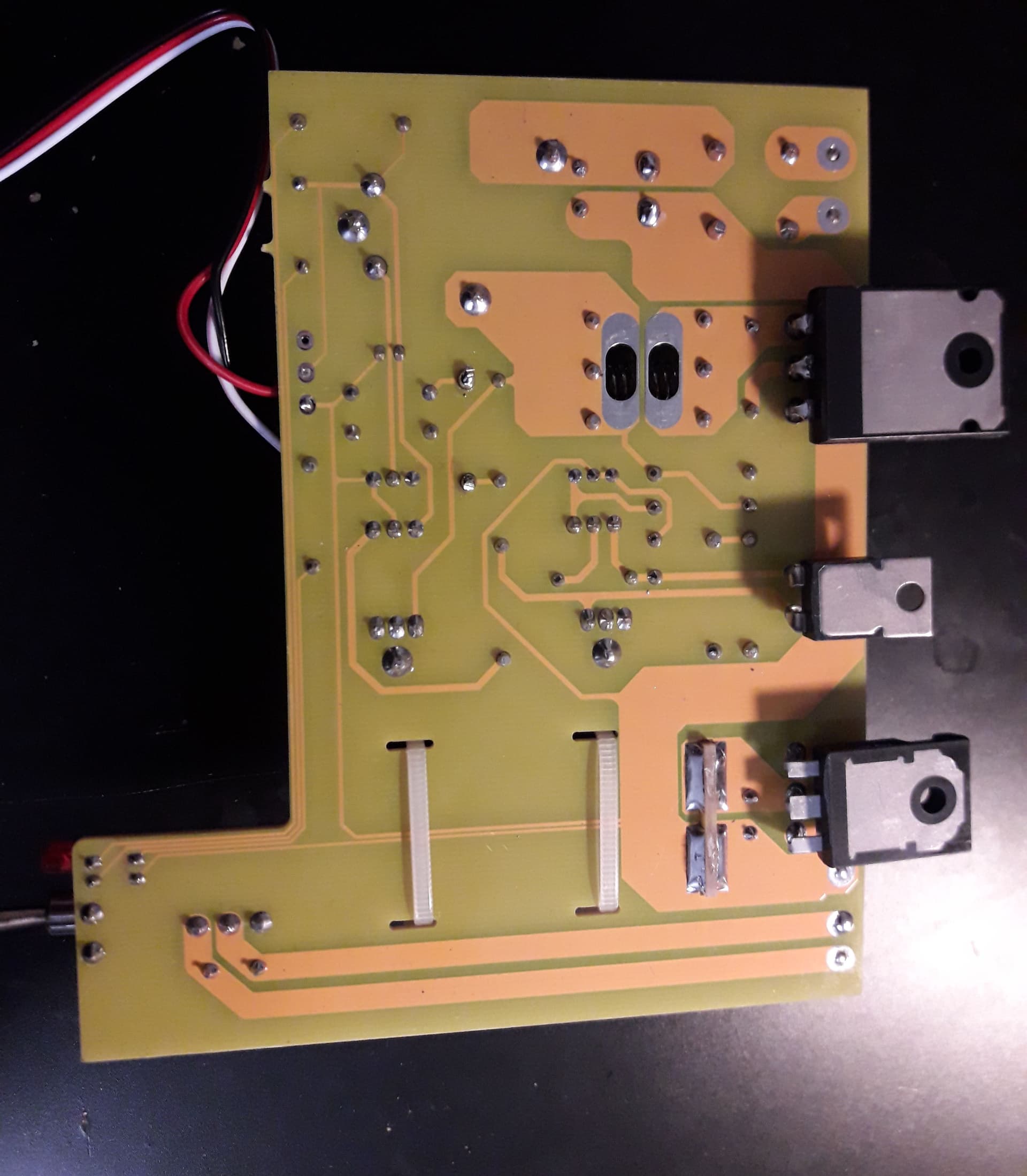

Разбираем, смотрим на плату:

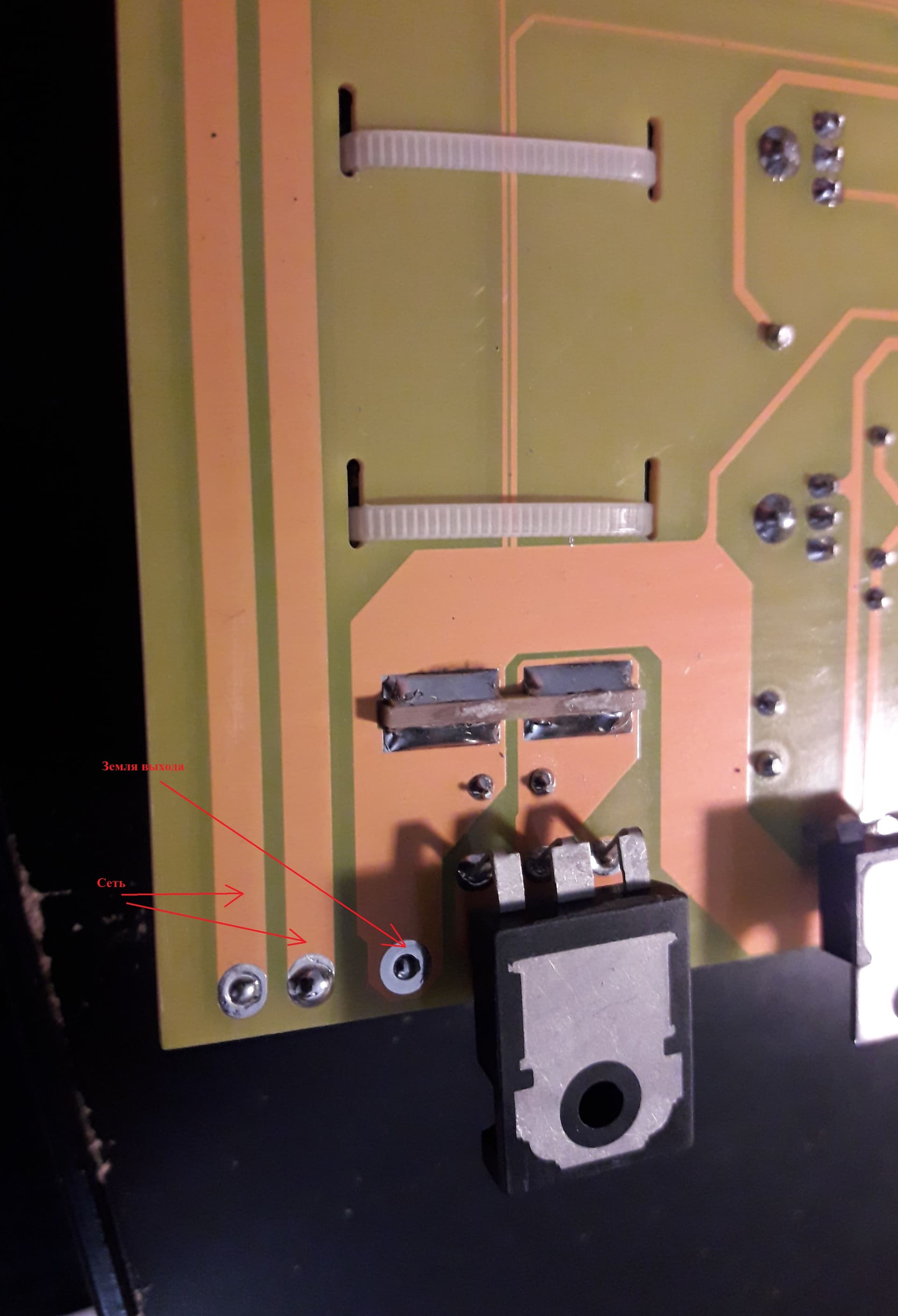

Такое себе, особенно зазор между дорожками с сетью 220в и дорогой земли выхода:

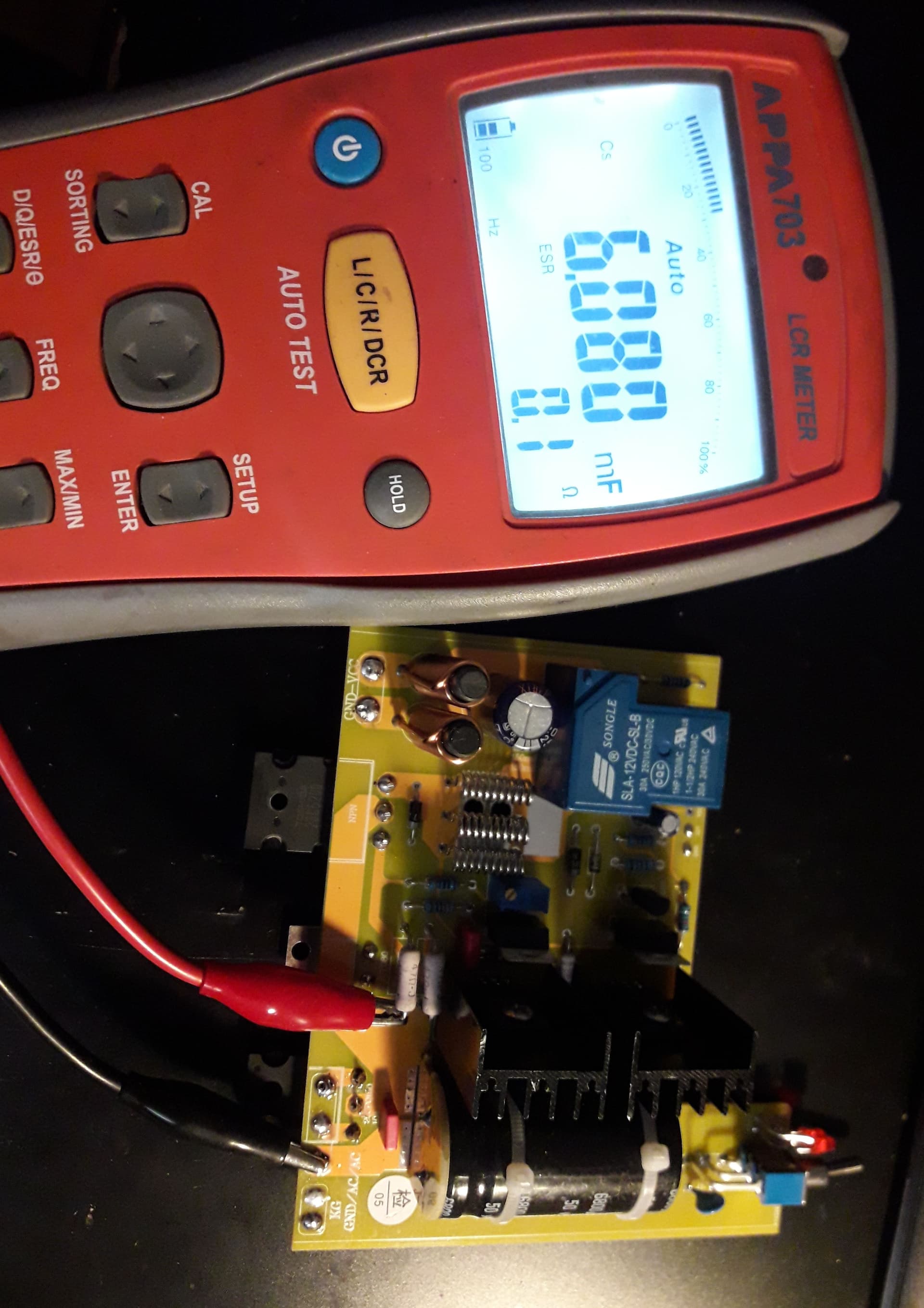

Реальная ёмкость кондёра даже поменьше заявленного номинала:

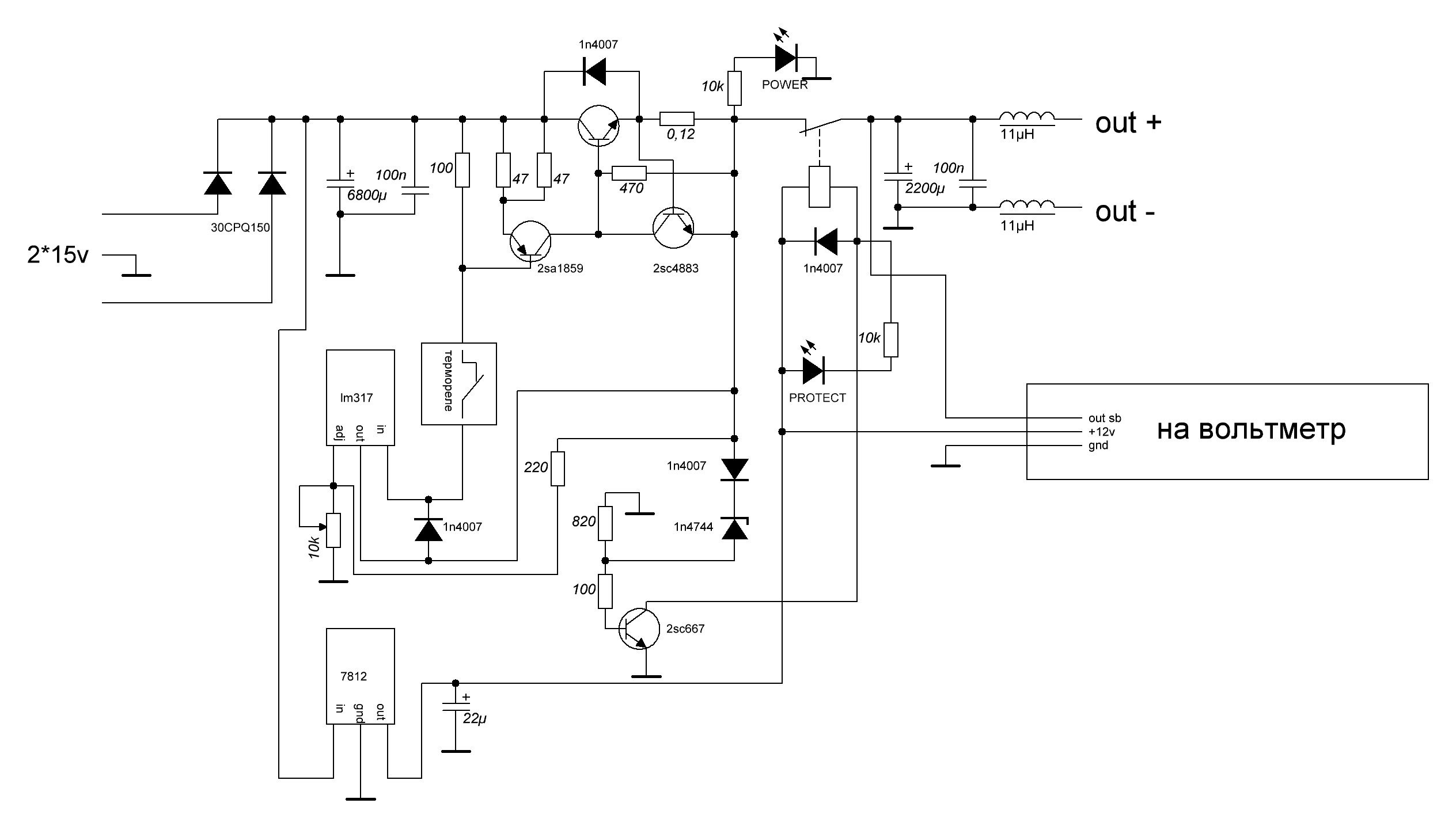

Мда, выглядит всё предельно странно, и как бы мне ни было лениво, я таки срисовал схему, чтобы понять что тут происходит:
Это самое креативное использование LM317 что я когда либо видел. Честно, желание ковырять этот кирпич вообще пропало. Но надо.

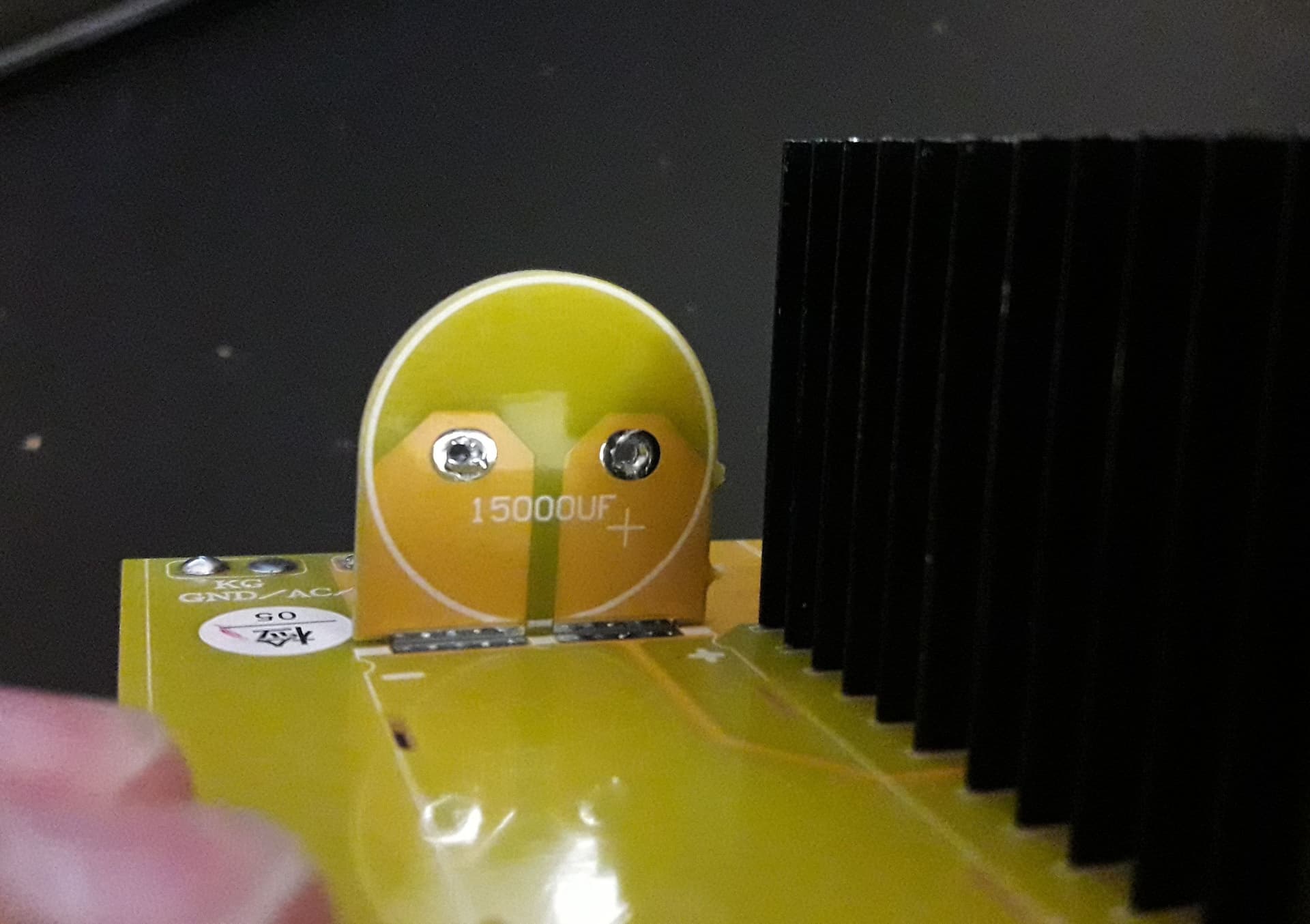

Первым делом кондёр фильтра, выпаиваем, и выясняется что задуман то он поболее чем стоит:
Ладно, ставим 22000мкф, заменяем LM317 невнятного происхождения на дешёвую, но всё же оригинальную LM317. Так же выбрасываем выходные дроссели, они только наводки с транса ловят, и заменяем выходной электролит на нормальный ничикон в 1000мкф.
Включаем… мда, лучше конечно, но что то всё равно не так:
Тут пошли некоторые догадки, но для эксперимента первым делом я заменил стаб 7812, питающий сервисную часть. И на выходе стало всё красиво:

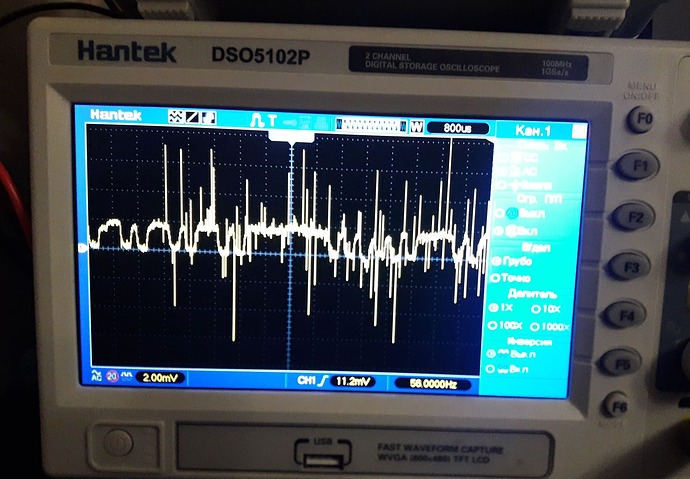

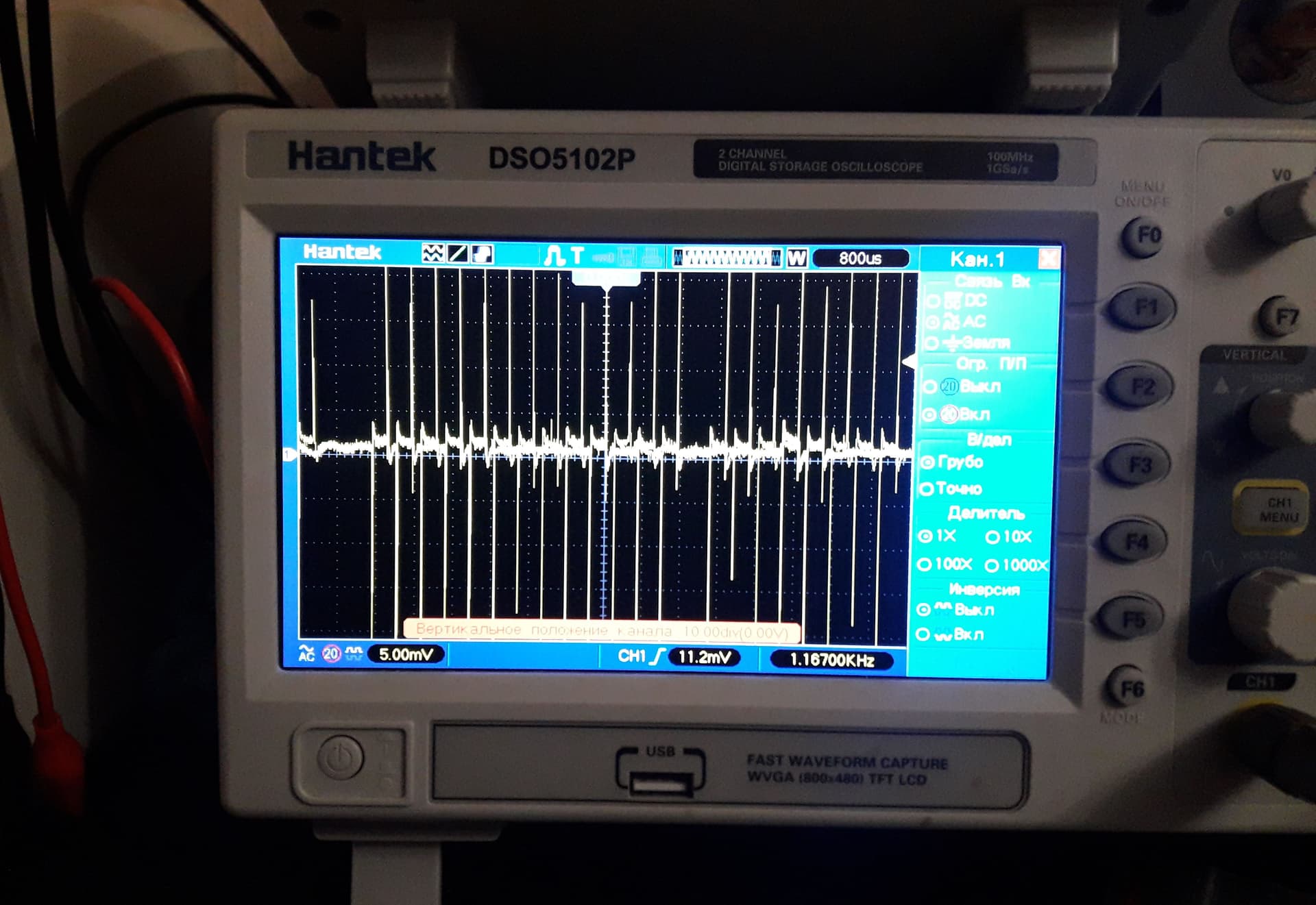

Но в цепи этой сервисной части жуть никуда не делась:

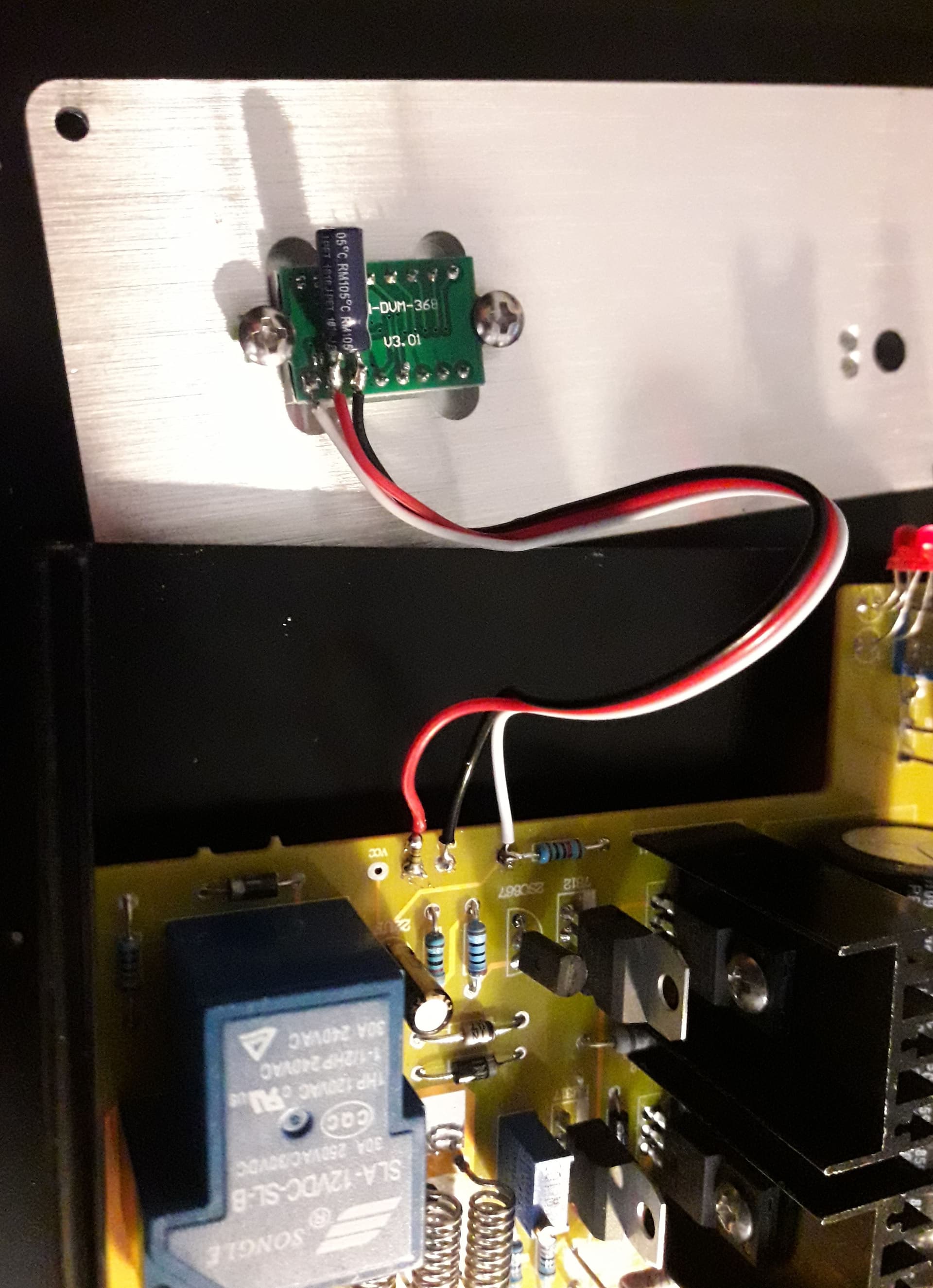

Вывод - 7812 тоже какое то палево, которе пропускает все помехи с выхода на вход и обратно, но источник гадости у нас где то остался. И, судя по характеру помех, это какое то цифровое устройство. А откуда у нас тут цифровое устройство? А вольтметр на морде, больше ничего и нету.
Отключение вольтметра это подтвердило - шумы исчезли полностью. Долго описывать не буду, пришлось поставить RC фильтр по питанию вольтметра, т.к. просто ёмкость на нём не помогала.
Так же увеличил кондёр стоящий сразу после 7812, т.к. помехи от экранчика надо фильтровать именно ему.

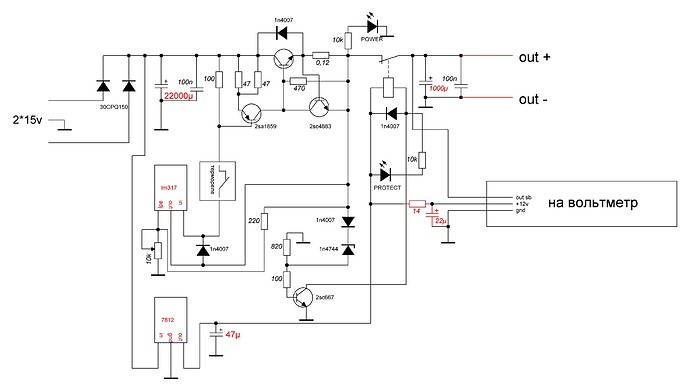

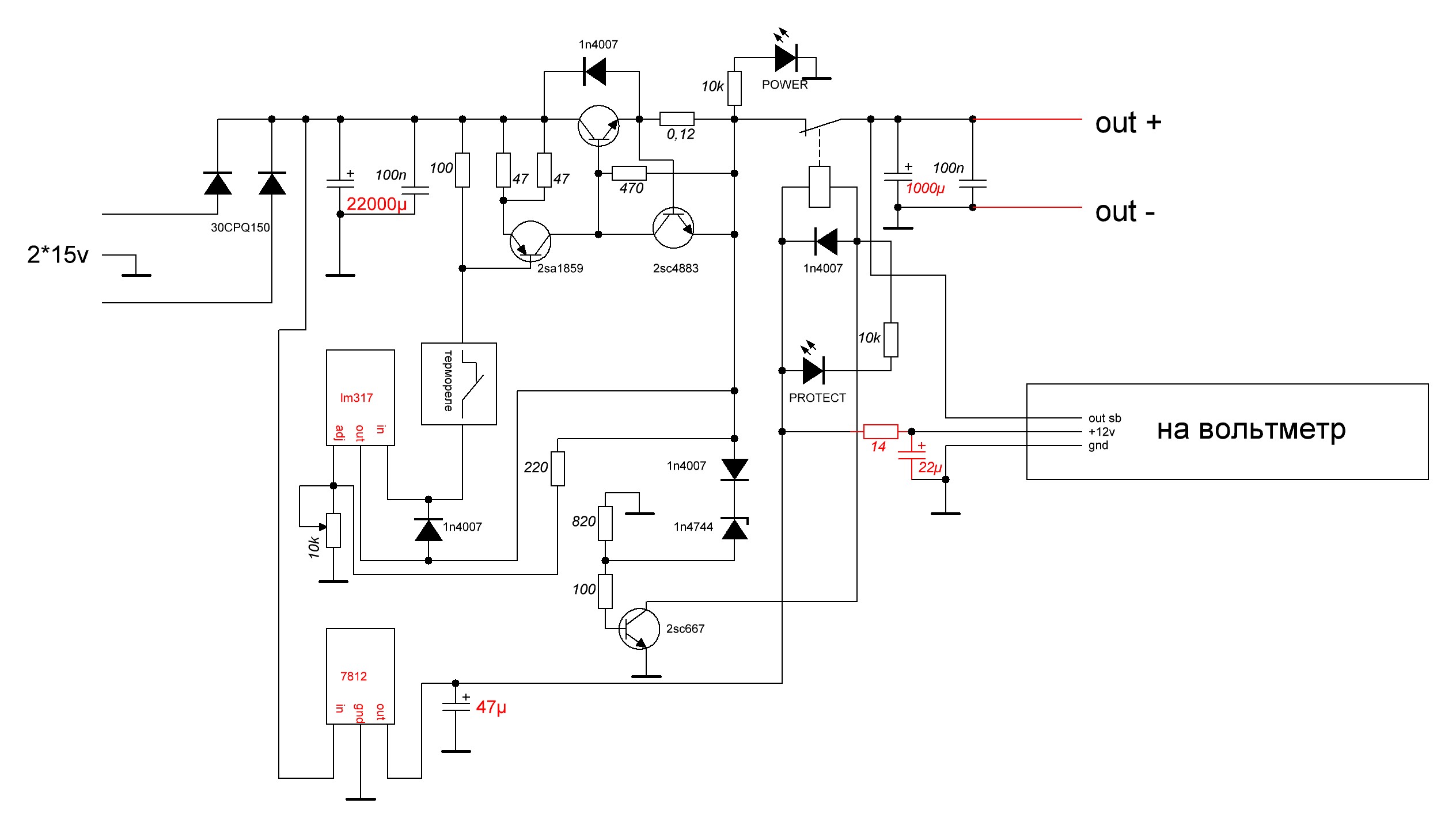

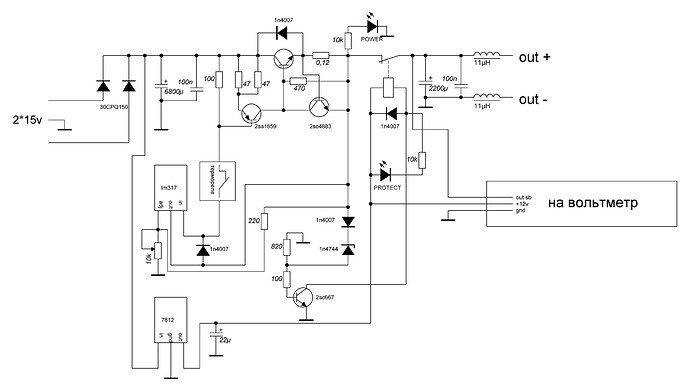

Финальная схема выглядит вот так:
Большой кондёр 22000мкф - Nichicon VR, 47мкф - панасоник FM, 22мкф взял с платы китайский, выходной электролит Nichicon PW. Пружинки на плате - это резистор токовой защиты, на 0,12 ома. Его бы тоже заменить, но это, простите, г…но звучать нормально никогда не будет, и тратить на него дорогую комплектуху как то жалко стало. Хоть работать нормально заставили, и на том спасибо.
Резюме - по какой обкурке выдумывалась эта схема не ведомо никому. Рисовалось всё явно в симуляторе, а на практике не мерилось ни разу, т.к. имеют место грубейшие просчёты именно конструктива. Ну и палёные детали в догонку, куда ж без этого. В общем это всё что надо знать про китайские ЛБП.
