🎭 Китайские ламповые ЦАПы на AD1865 NOS — замени фейки на оригиналы и ЦАП заиграет (или нет), это тайваньское удовлетворение

[Dafin314 (Владимир)]

@Yunir_Alukaev

Кстати о работоспособности - 4,5 вольт на выходе, это нормальное напряжение для ad1865

По документации 4.75-5.25

[Vladimir_Monomakh]

Вместо С23 ставьте пленочный 10 мкФ, а R17 замените перемычкой. Кенотрон скажет вам спасибо.

[Den532 (Denis)]

@Vit_S

А если скажем 50? Усилитель не вывезет уже?
200 все-таки совсем конский номинал для i/u.

Добрался я до манганина и резисторов U/I, сделал 2 шт на 50 ом и на 200 ом, по звуку/динамике разницы лично я не услышал, записал для вас семплы, послушайте сами.

disk.yandex{точка}ru/d/-BGWAaH_6VbQYQ

disk.yandex{точка}ru/d/XlyYm3w7rP13Hg

QR коды кому лень точки ставить

Как записывалось:
50 ом в левом канале, 200 ом в правом канале осипа, лампа Genelex Gold Lion, абсолютно равная по каналам. Тестовый трек свёл в моно и одновременно записал левый и правый каналы, обработок нет никаких, по громкости старался выставить одинаково.

Разница между 50 и 200 Ом около 13 Дб.

PS. первый резистор на манганине сравнивал с ПТМН разница была очевидна - в разы больше деталей на частотах выше ~3 кГц.

[Doom (Dmitry)]

Подскажите пожалуйста, а вы пленочный ставили, резистор не меняли на дроссель? И второй конденсатор из этого фильтра какого номинала поставили?
Решил оставить диодное питание, думаю если смысл с этим питанием менять конденсаторы в фильтрет🤔

[Vit_S (Vit)]

Динамика – это контрасты. Это разница между тихим и громким, между одним инструментом и вступающей полифонией, между тональным и атональным, между черным и белым, между тишиной и нотой, между нотой и аккордом, между временем и другим временем, между подъемами, пропастями, добром и злом.

А у вас случайно записался фрагмент, в котором нет динамики вообще. Это бессмысленная шумовая долбежка, которой не нужен ни манганин, ни i/u, ни мультибит, ничего не нужно.

Кроме того, в вариациях i/u преобразования не только и не столько динамика, но к чему об этом даже и говорить.

Сорри за прямую речь.

[Vladimir_Monomakh]

Найдите выше пост Константина oldPAYALNIK. Там есть схема питания лампы. Я так делал. Дроссель от лампы дневного света на 36 ватт поставил. Уши ему только отпилил и убрал все лишнее

[Dafin314 (Владимир)]

Небольшое обновление.
Борьба с фоном и возбудом закончилась победой, фон исчез после увеличения анодных ёмкостей с 100 до 470мкф, с возбудом не очень понятно, пока экспериментировал с стабилизацией, выходниками, фильтрами, замолчал один канал. Причем с ножки цап на сеточный пин лампы звонится нормально, лампа в режиме, монтаж без трещин и соплей, детали все целые, загадка. Потом меня осенило, чем один канал отличается от другого? Тем что от микросхемы приемника в один канал сигнал идёт на прямую, а во второй через 74hc04, она кстати китайская из набора, у меня была по запас техасовская. Заменил, всё заработало. И возбуд пропал. С чем связано не знаю, там в ходе экспериментов еще были заменены.

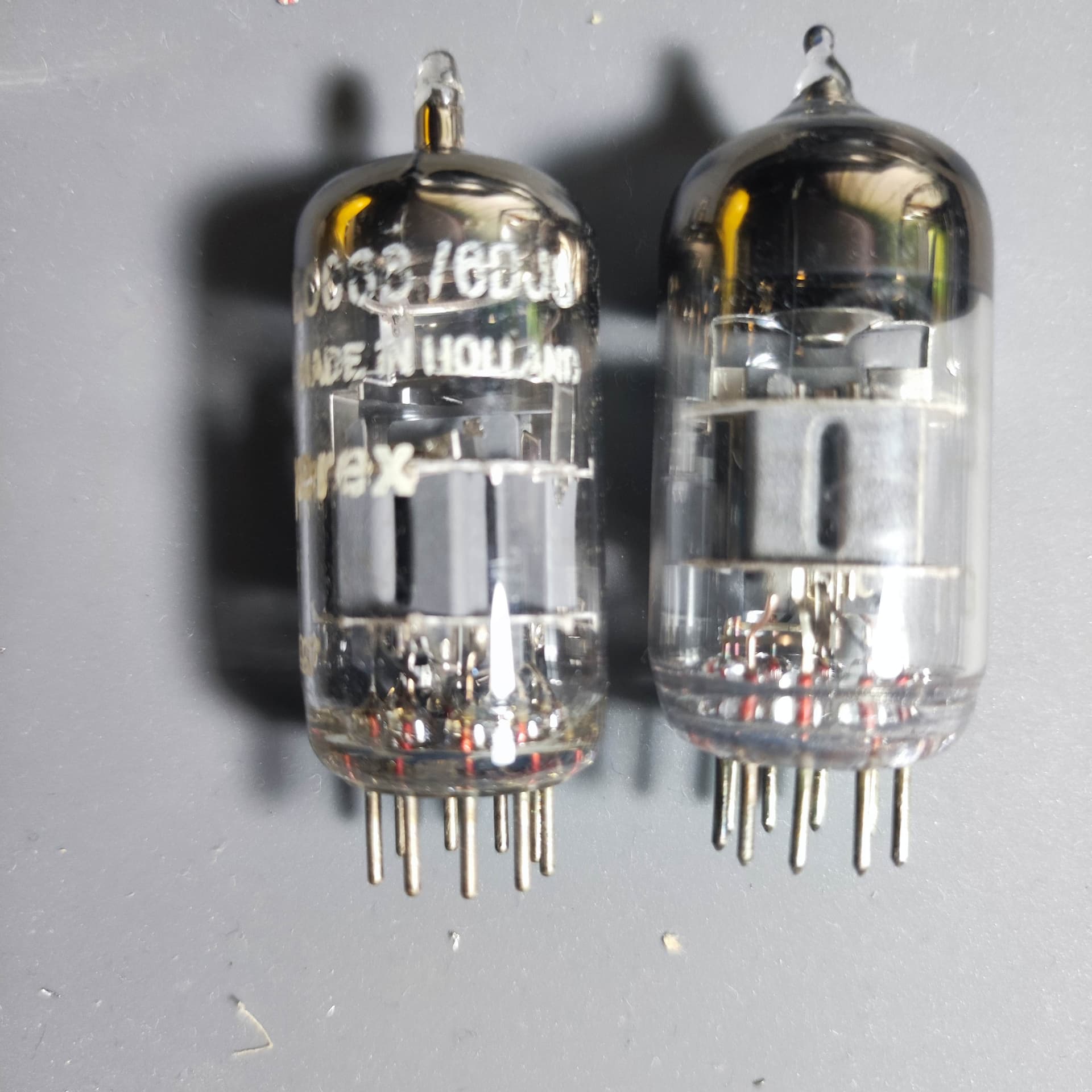

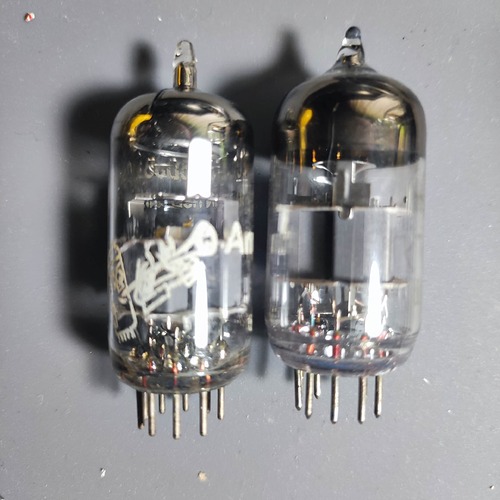

Сегодня пришла лампа на выход, ECC88 bugle boy amperex. Пока грею.

Рядом с саратовской 6н23п, которая кстати вполне

[Den532 (Denis)]

@Vit_S

Сорри за прямую речь.

Да я не обижаюсь, т.к. цап с ночи так и стоял с разными резисторами не составила труда записать другие треки (там несколько подряд)

disk.yandex{точка}ru/d/LsTk0iAAQ3kOLw

disk.yandex{точка}ru/d/K3jubT3oJRKpxg

[Vit_S (Vit)]

Вот тут что-то можно послушать )

А точка – запрещенный символ или что? )

ЗЫ.

По фрагментам выше всё совершенно очевидно…

[Den532 (Denis)]

@Vit_S

А точка – запрещенный символ или что? )

Ссылки нельзя почему-то

[Vit_S (Vit)]

Продолжаем разговор. 10 ом. Усиление вытянет? Возрастающий фон пока пофигу.

[Vladimir_Monomakh]

Я остановился на ВСВ-1А 100 ом. Мой биамп на dbx driverack pa2 и пара Flying Mole CAS10 тянет без проблем

[Dafin314 (Владимир)]

@Vladimir_Monomakh

ВСВ-1А

Угольный резистор худший вариант для i/u

[oldPAYALNIK (Konstantin Korolkov)]

@Vit_S

Продолжаем разговор. 10 ом. Усиление вытянет?

Я как то в былые времена делал регулятор уровня на этом резисторе i/u, шунт с переменным сопротивлением. Брал галетный переключатель на 20 положений и два направления (для стерео), в качестве сопротивления - манганиновый провод. Делал разметку на проводе с шагом 2дБ, паял к выводам галет без разрыва провода, чтоб минимизировать количество переходных паек.
Геморно конечно, но оно того стоило
Получается при убавлении громкости уменьшаем сопр. резистора i/u.

[Vladimir_Monomakh]

да. но он дает приятный тембр, прям гармонайзер какой-то

[Dafin314 (Владимир)]

В катоде лампы ему более подходящее место, понятно что не сотку

[Vladimir_Monomakh]

был, но АЛ307 получше Yello играет…гораздо

[Yunir_Alukaev]

вообще из всех модернизаций, светодиоды самый большой и хорошо слышимый позитивный эффект дали. Изначально заказывал плату без корпуса и ставил оригинальный чип DAC и лампу Genelex Gold Lion, как на китайских звучит не знаю. Переход на кенотронное питание …ну что то поменялось на грани самовнушения…стабы на германии - не слышу разницы, выходные конденсаторы менял на miflex mkp-01 на1.5 mF, вообще не понравились вернул родные обратно, короче наверное остальное видимого прироста не даст уже, пора оформлять в корпус и успокоиться )

[Vladimir_Monomakh]

Жду когда приедут ПТМН. Не знаю у кого какой звук, но я издеваюсь пока над ОЯ с 15ГД-1 однотактом на EL34

[Vladimir_Monomakh]

Что верно, то верно…погода, давление, настроение, время суток, количество серы в ушах и т.д. и т.п. Вот сижу - покрываю лаком раздетые МБГО…ну надо ведь попробовать и так до бесконечности
