🎭 Китайские ламповые ЦАПы на AD1865 NOS — замени фейки на оригиналы и ЦАП заиграет (или нет), это тайваньское удовлетворение

[oldPAYALNIK (Konstantin Korolkov)]

@Dafin314

поставил на выход МКВ 50-го года

Да, не плохи. В моей иерархии они по звуку на одном уровне с MKP Mundorf MCap. В итоге я Мундорфы поставил, т. к. МКВ больно габаритные.

[Dafin314 (Владимир)]

Дел

[Dafin314 (Владимир)]

Видел у Вас в конструкциях конденсаторы МКВ, есть вопрос, после замены Мультикэп на МКВ, появился фон на максимальной громкости, и это не накал, это наводки на корпус МКВ, с металлическими корпусами Теслы не было этой проблемы. Соединение корпуса с минусом питания не помогло. На утечку, конденсаторы не проверял пока. В Вашей практике были такие проблемы, как боролись?

[Vit_S (Vit)]

Дроссель используется в фильтрации?
Силовой транс далеко?

[Dafin314 (Владимир)]

Дросселя нет пока, силовик 30 см от конденсаторов. Фон 50 Гц и временами высокочастотный свист. Если прикоснуться к корпусу конденсатора звук фона меняется. Уровень не высокий, слышно на максимальной громкости при отсутствии сигнала

[Vit_S (Vit)]

Возможно возбуд ламп, надо смотреть приборами. Конденсаторы не при чем. Ну корпус можно заземлить конечно.

[Dafin314 (Владимир)]

С другими кондерами не было, да и чему там особенно возбуждаться

[Dafin314 (Владимир)]

@Vit_S

заземлить конечно

Именно заземлить на земляной контакт сетевого разъема или на минус питания?

[Vit_S (Vit)]

В лампах чему? Лампам :))) К тому же все антизвоны откинуты, да?

Землить - на питание. И искать точку, куда именно в схеме, по минимуму фона.

[Dafin314 (Владимир)]

В сетке да, антизвон убран. Могу вернуть, но по мне 1к это слишком

[Vit_S (Vit)]

Но прежде чем мотать катушки (вместо псевдо-антизвонов-резисторов), проверьте приборами, что там вообще на выходе сейчас.

Спектр в десяток-два мгц.

[oldPAYALNIK (Konstantin Korolkov)]

@Dafin314

Я это попробую с трансформатором

Вот это будет интересно. Я у себя пока не делал, во первых в готовом ЦАПе их тяжело разместить нормально, а во вторых боюсь что будут сильные магнитные наводки от силовика, нужен хороший экран…

[Yunir_Alukaev]

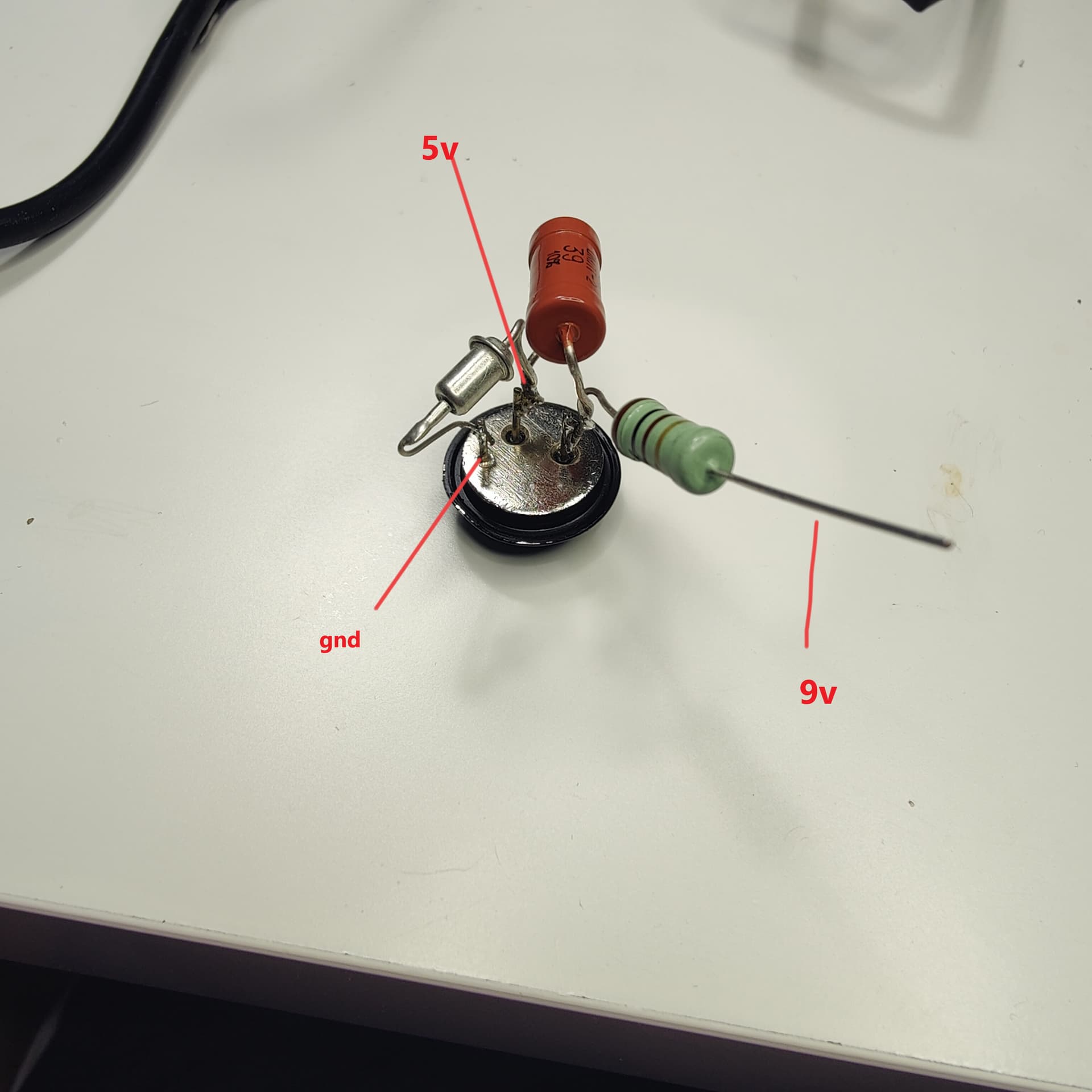

оцените правильность монтажа, паял и по схеме и по фоткам

стабов, прошу не пинать ))

[oldPAYALNIK (Konstantin Korolkov)]

Ну не знаю Есть много поклонников навесного, объёмного монтажа но этот стаб лучше всё же собрать на макетке и перед установкой проверить его работу от блока питания 10 В подключив нагрузку 200 Ом, проконтролировать токи транзистора и стабилитрона.
Точка подключения нагрузки должна быть на эмиттере а не на базе.

[Yunir_Alukaev]

это именно макет, для проверки на работоспособность, когда все отлажу конечно на платки смонтирую, в текущем виде оно не поместится на плату осипа. Кстати о работоспособности - 4,5 вольт на выходе, это нормальное напряжение для ad1865? Подаю 9, на нагрузке 200 ом

[Dafin314 (Владимир)]

Померяйте отдельно стабилитрон, у советских очень большой разброс, я перемерял десяток кс147а, было от 4.1 до 4.7, хотя номинал именно 4.7, и из десятка 4.7 был только один

[Yunir_Alukaev]

да, я уже с десяток поменял, лучший результат 4,96 и 4,8 пара же нужна как минимум

[Den532 (Denis)]

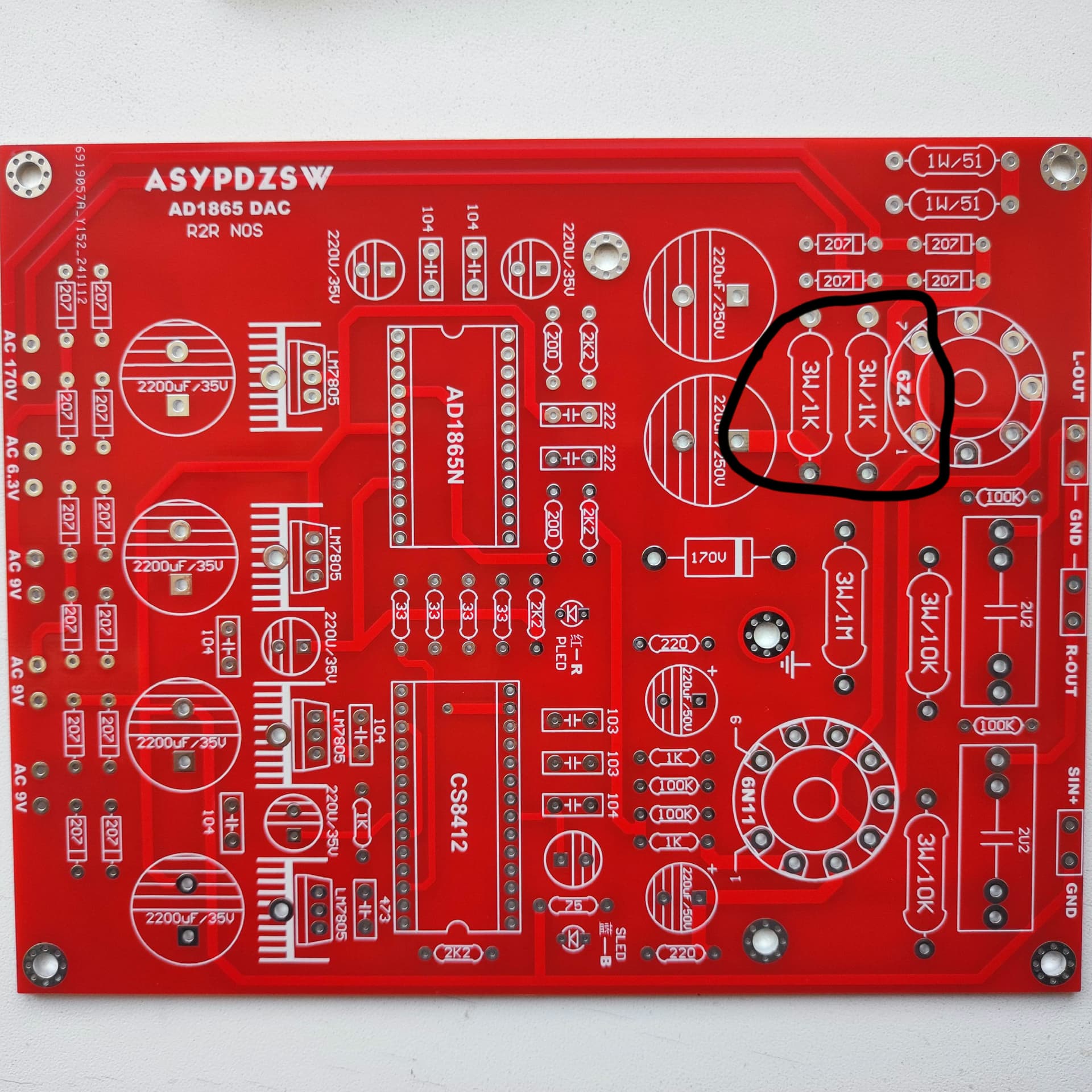

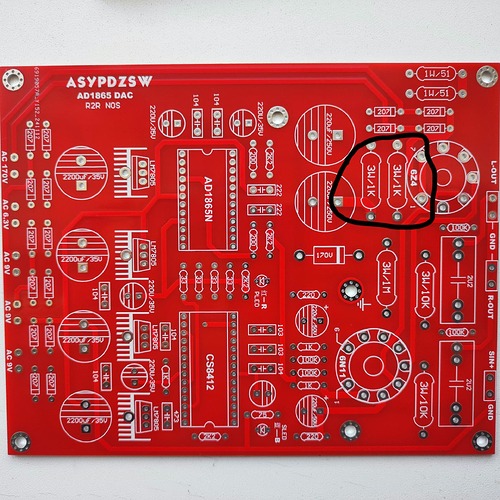

Коллеги, можно ли заменить перемычкой этот резистор 1 МОм, после кенотрона плёночный конденсатор 10 мкФ.

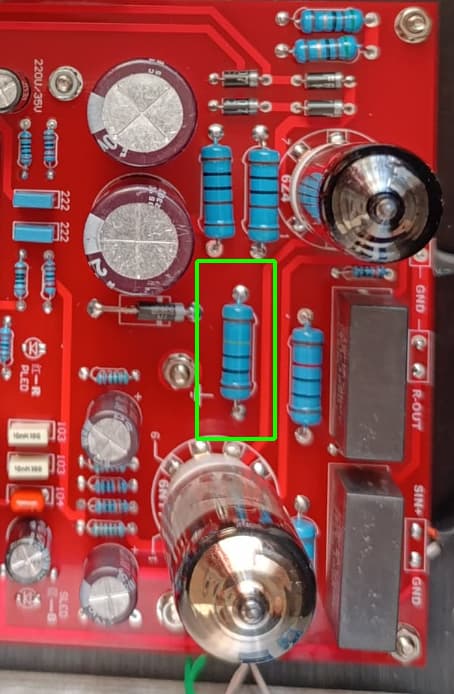

(фотка стоковой комплектации для примера и простоты ориентирования)

Это же он, ничего не путаю?

[Dafin314 (Владимир)]

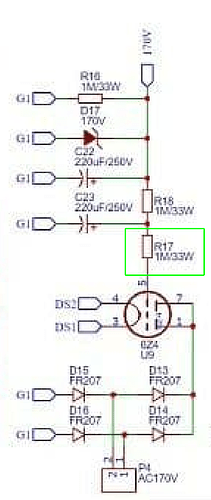

То что у Вас обведено на плате это не R17, а R16, соответственно если его заменить перемычкой, то будет к.з по питанию лампы. 17 и 18 там по 1Кому, и это элемент фильтра, один из можно и убрать

[oldPAYALNIK (Konstantin Korolkov)]

@Yunir_Alukaev

да, я уже с десяток поменял

У фирменных не такой конский разброс, в пределах сотых вольта разница у меня.
