Crossboard for Raspberry Pi - плата для Малинки и ЦАПов

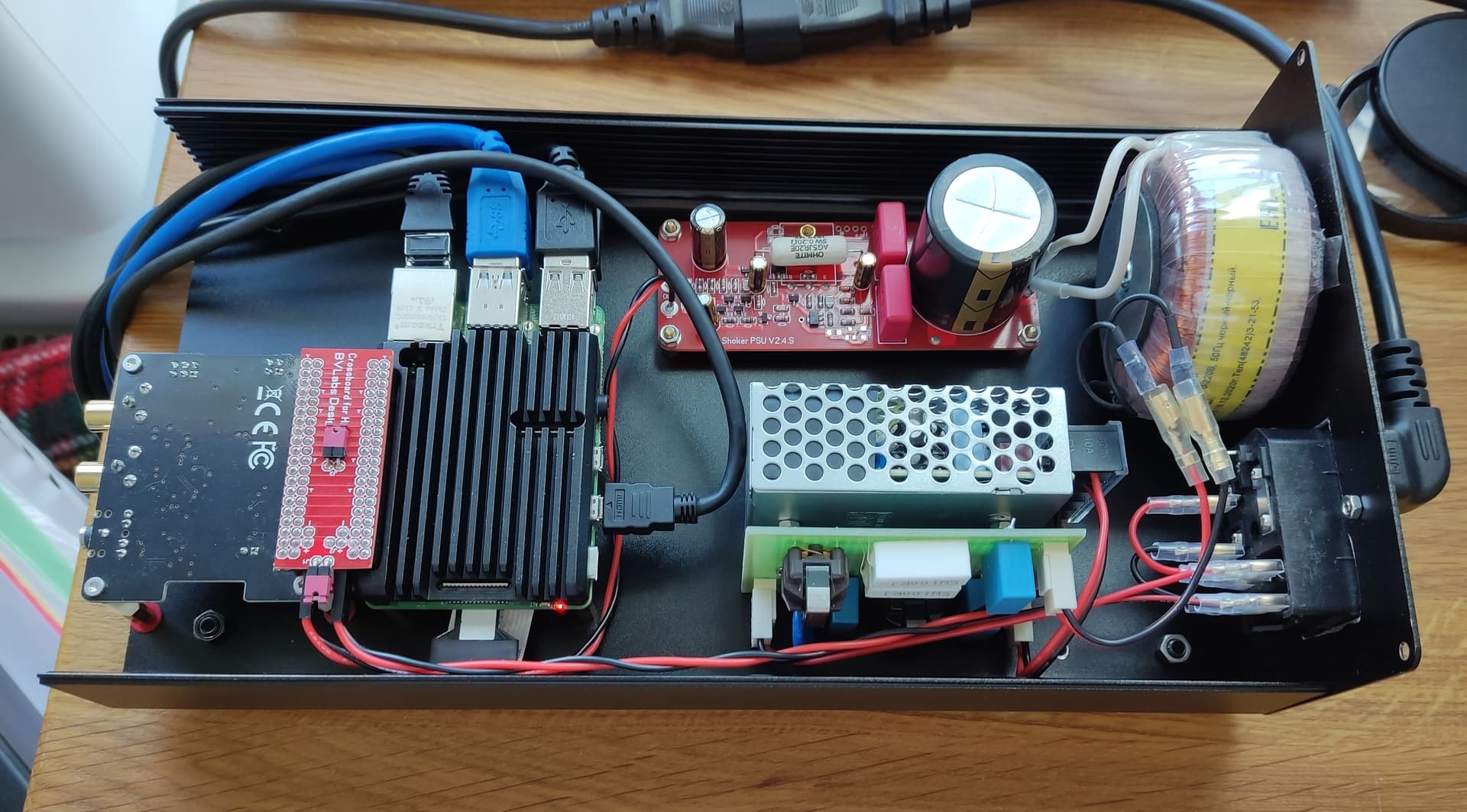

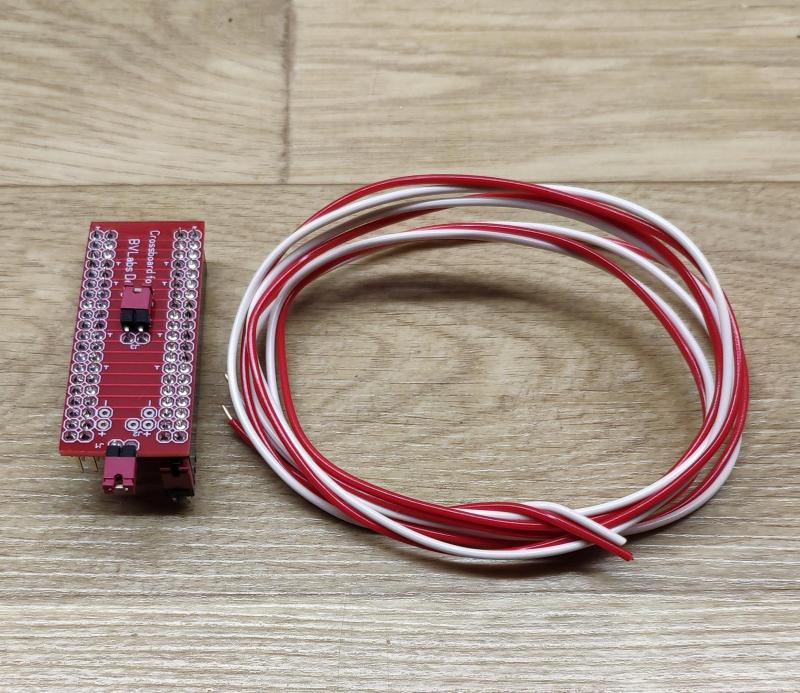

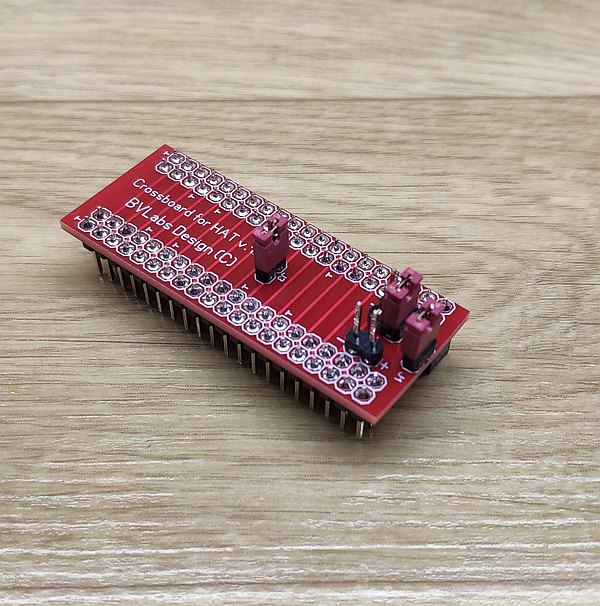

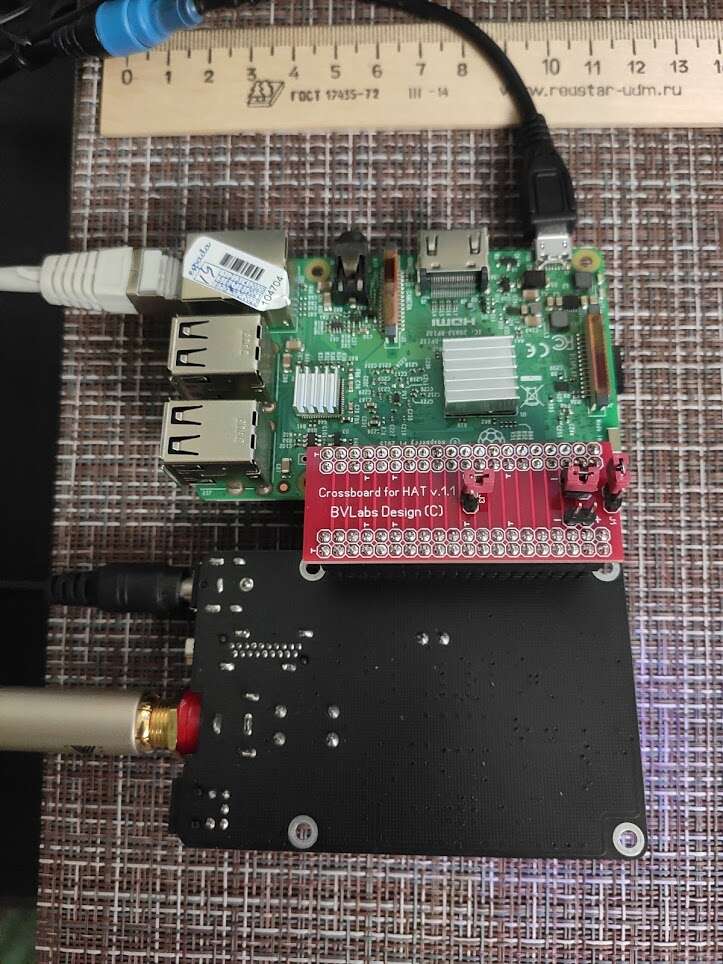

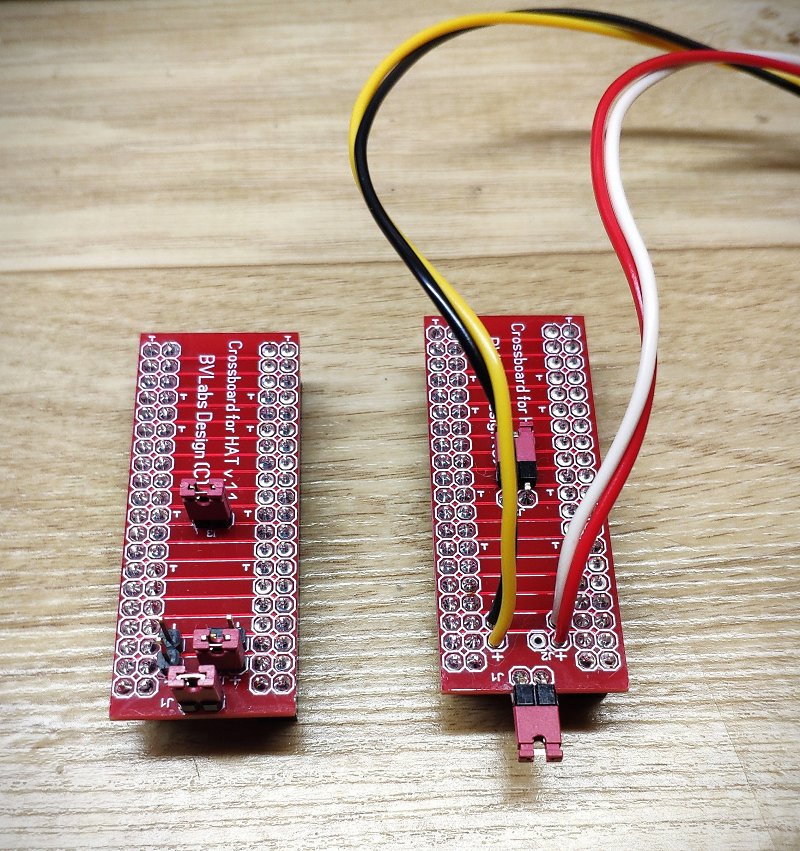

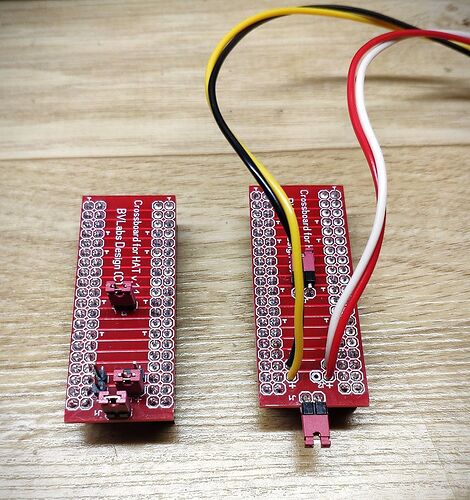

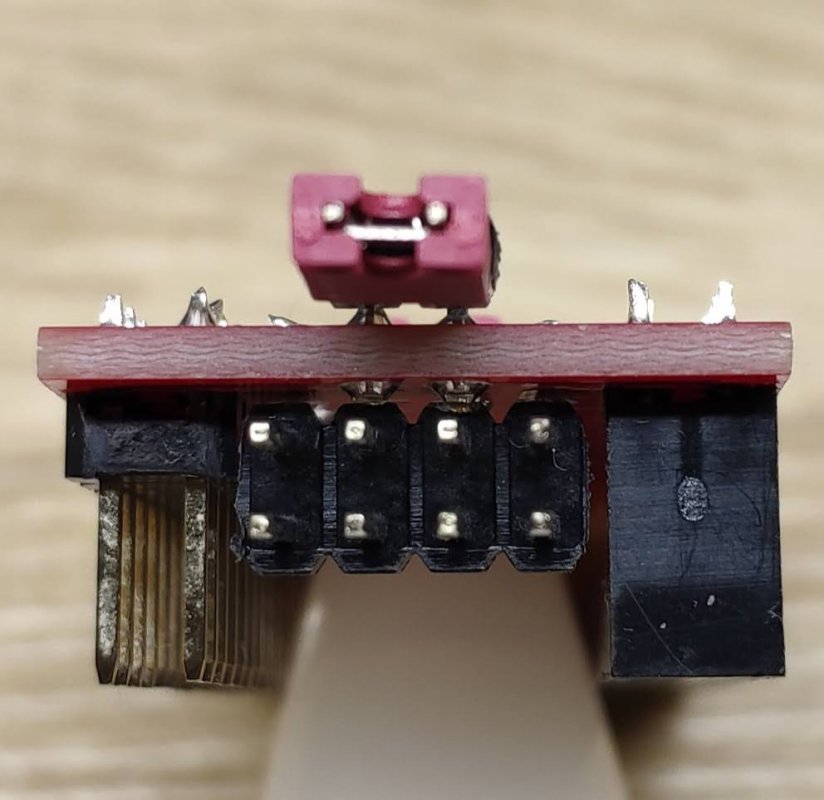

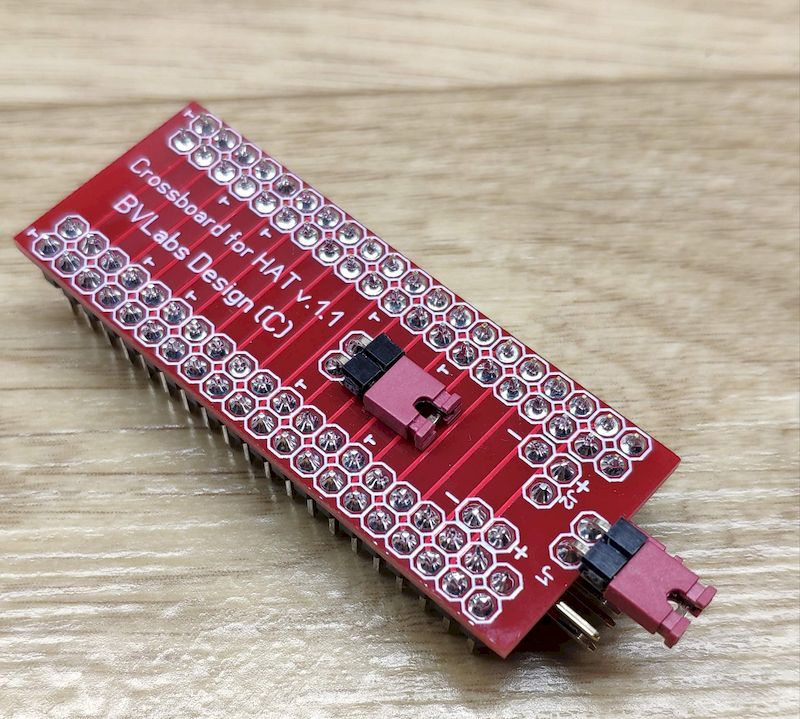

Джамперы J1 и J3 - отключают подачу 3.3 вольта от Малины на Шляпу (если это вдруг нужно). Если 3.3 Вольта не нужны, лучше снять джамперы, меньше наводок от Малины на Шляпу.

Джампер J2 - если он в позиции ON (установлен) то питание 5.0 вольт с Малины идёт на Шляпу (стандартный вариант). Питание подаём на вход Малины через микроЮСБ или через Мезанин.

Если есть некий внешний БП и мы хотим завести от него питание на оба устройства (Малина+Шляпа) - оставляем всё как есть, J2 ON, питание заводим через свободный разъем СЛЕВА - на плате стоит маркировка куда подать ПЛЮС и МИНУС.

Если надо запитать отдельно Малину и отдельно Шляпу, снимаем J2.

Питание для Малины, подаём на пины стоящие СПРАВА, полярность указана на плате.
Питание для Шляпы, подаём на пины стоящие СЛЕВА, полярность указана на плате.

При подключении настоятельно рекомендую всё перепроверить несколько раз.

5 симпатий

Казань интересуется, есть ли возможность подать на шляпу 3,3В от отдельного источника. Мой головной убор (dac+ pro) тащит 3.3 с малины.

1 симпатия

Есть такая возможность.

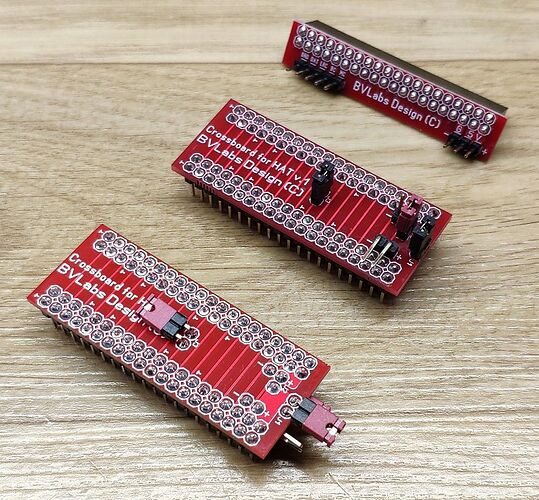

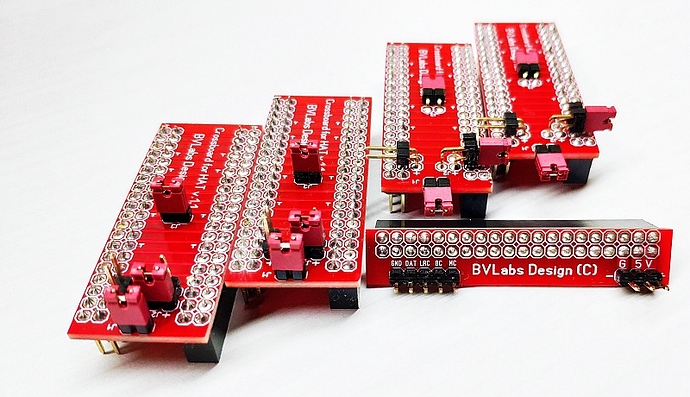

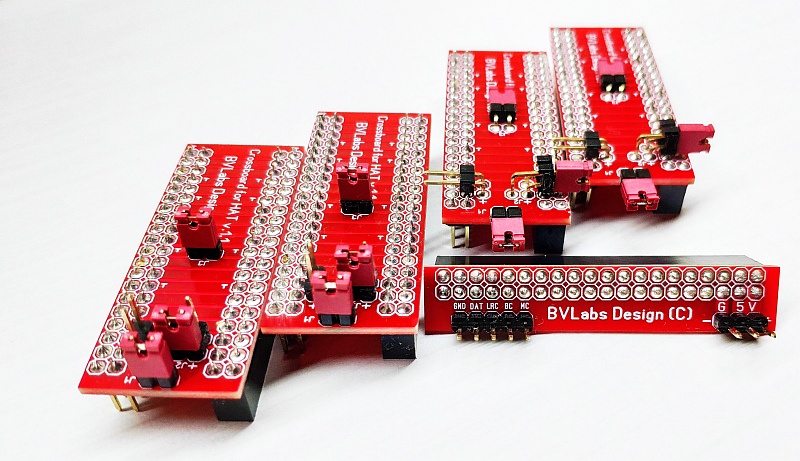

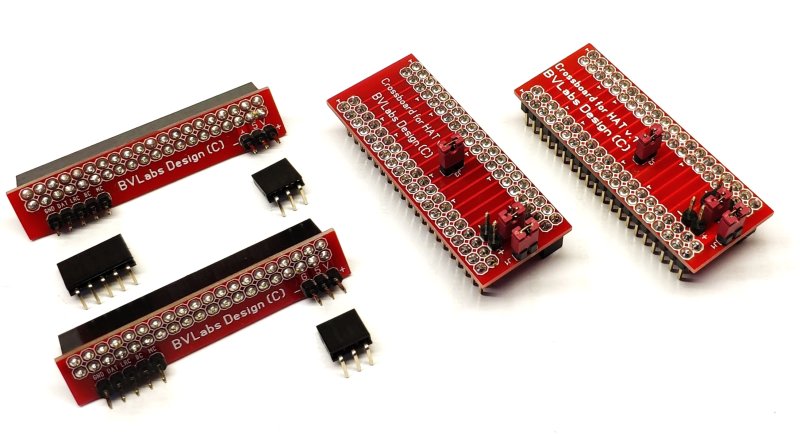

Вот такой сет из 4-х плат и бонусом райзер для I2S, едет в Сестрорецк, город-курорт со своей минеральной водой и лечебными грязями на северном берегу Финского залива.
Живописнейшие места, скажу я вам.

2 симпатии

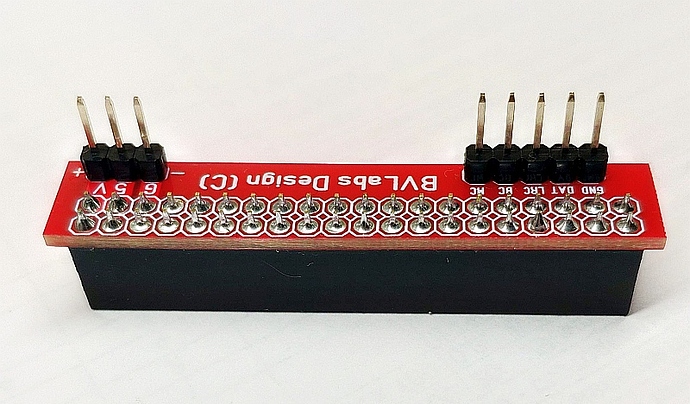

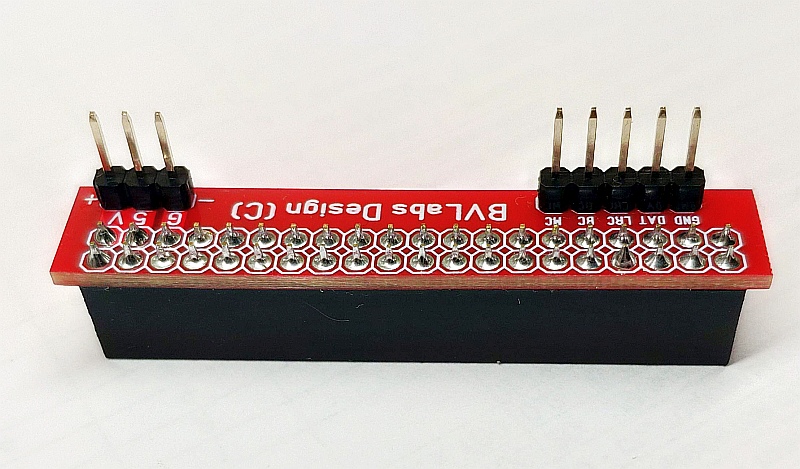

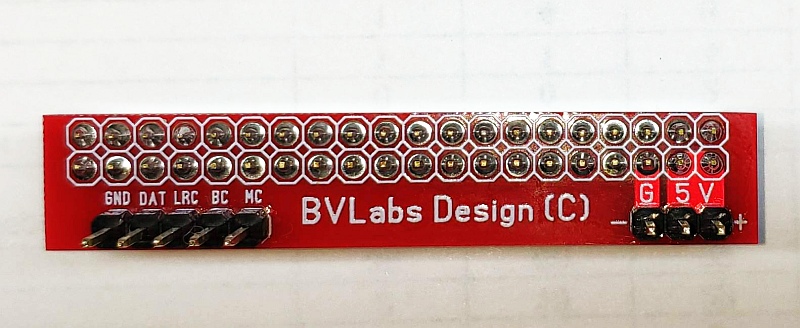

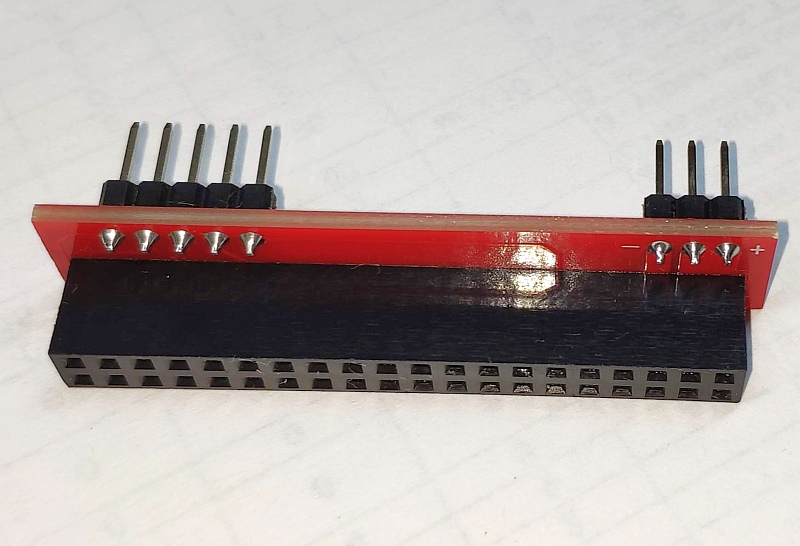

Для исследователей вывода I2S предлагаю райзер: Riser I2S

Он позволяет удобно вывести сигналы I2S и запитать Raspberry Pi от внешнего источника.

11 симпатий

Пара плат, едет в белокаменную столицу - Москву.

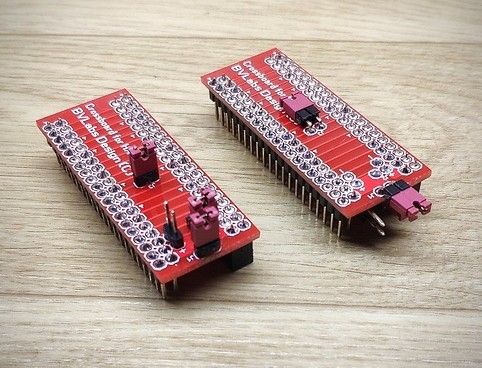

CB-twin
