Приветствую!

Представляю ДАКи на чипах Philips: DAC 4.2 на TDA1541(A) и DAC 5.0 на TDA1540

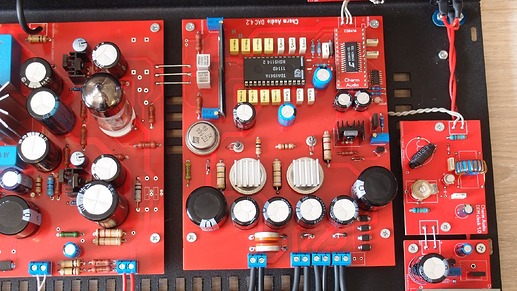

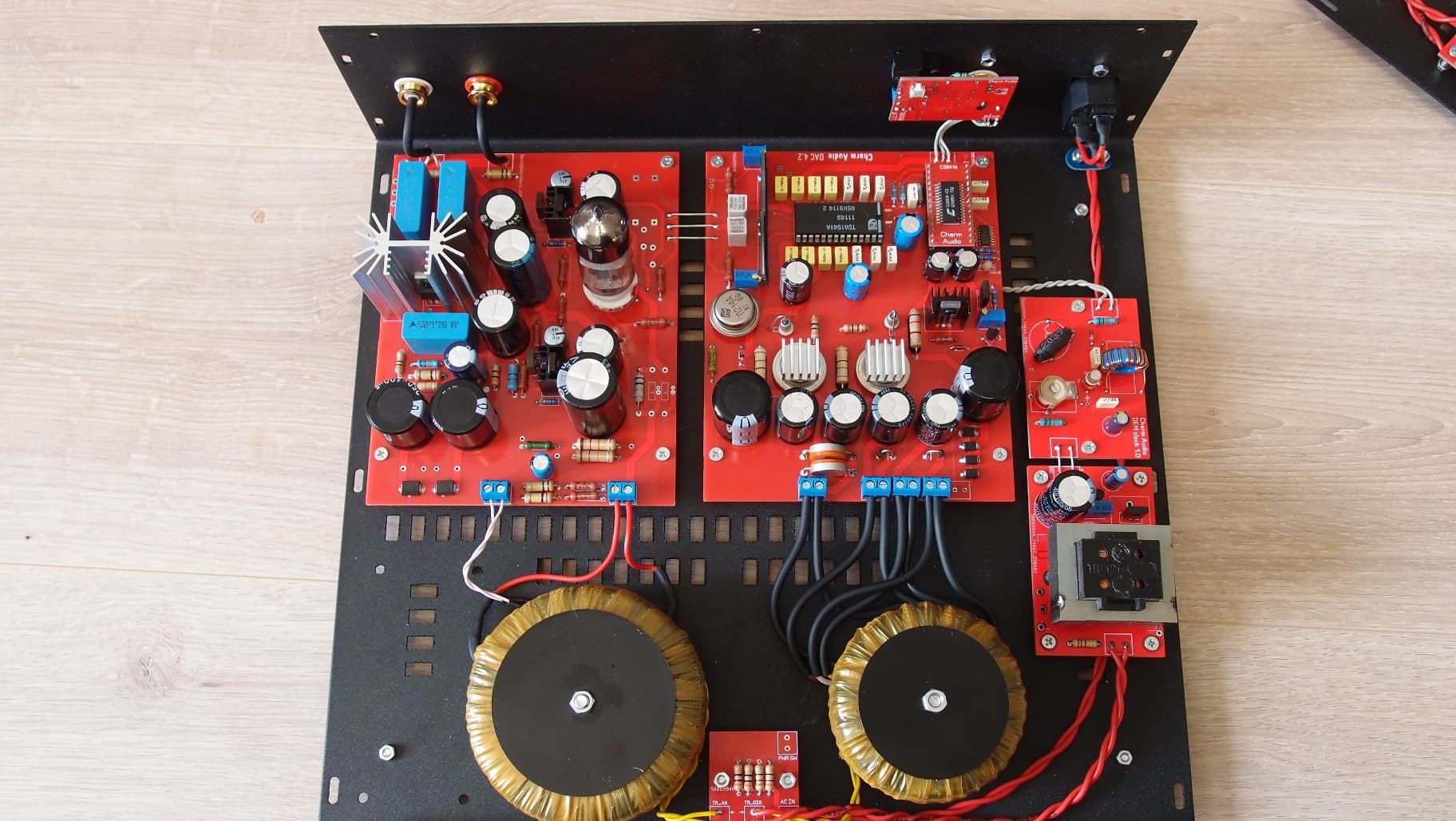

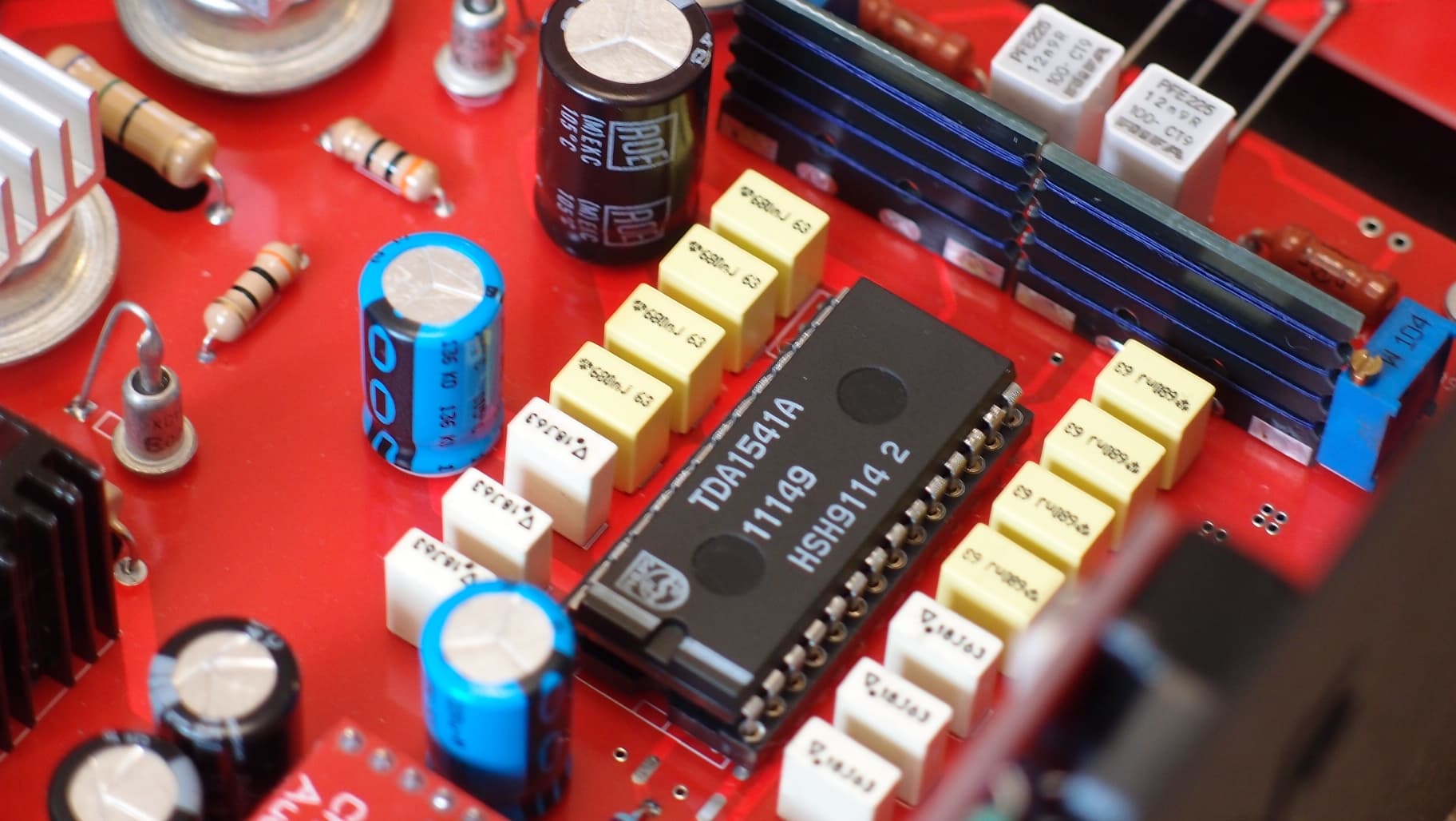

DAC 4.2

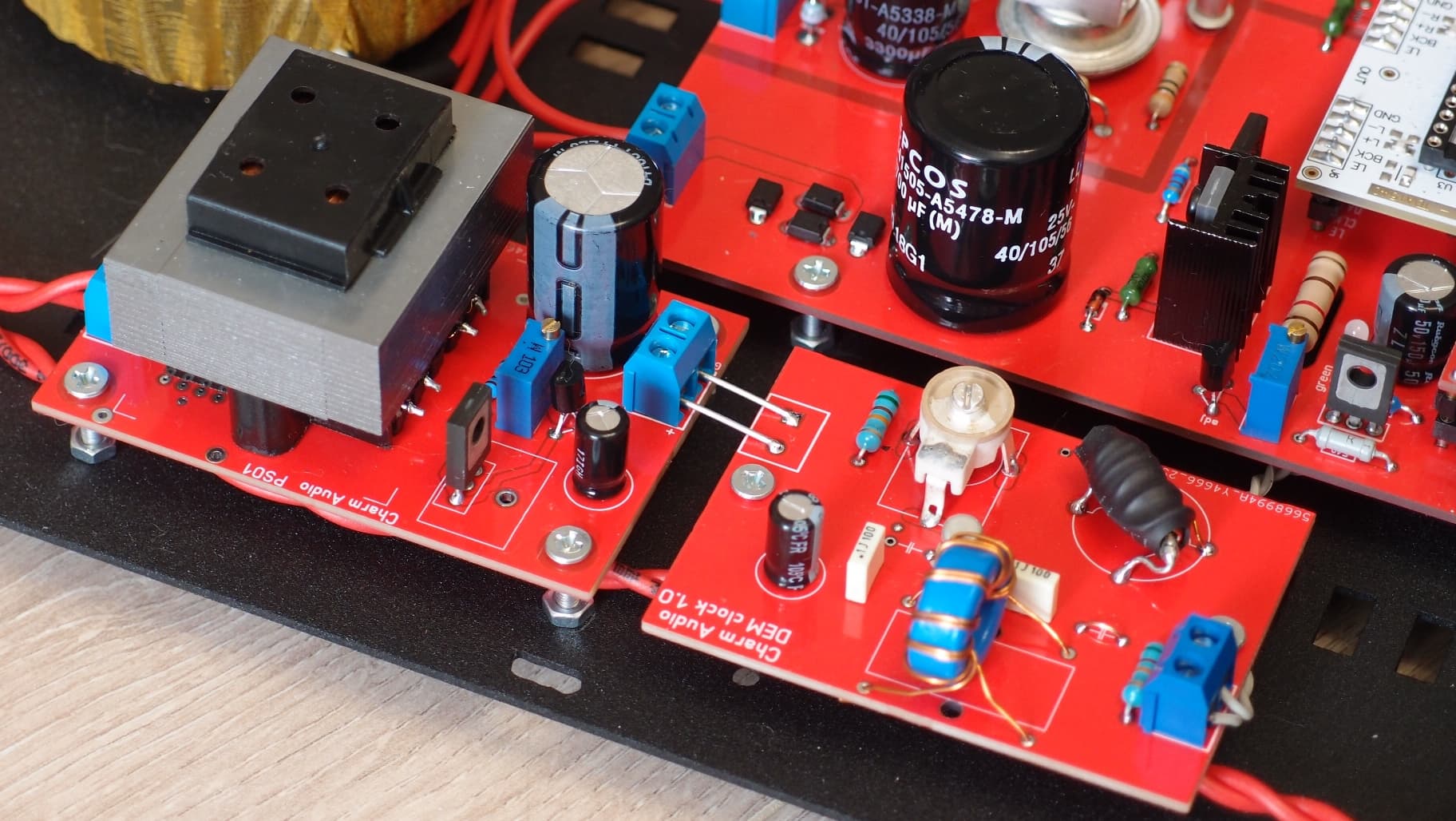

Главное отличие от 4.1 - наличие генератора для тактирования DEM ячеек (DEM-clock)

Другие изменения

• цифровая и аналоговая часть SPDIF приёмника запитаны от отдельных стабилизаторов
• вместо мостовой схемы выпрямления для аналоговой части чипа TDA применен удвоитель напряжения. Удвоитель звучит также хорошо, как однополупериодное выпрямление, но без его минусов, главный из которых - подмагничивание трансформатора.

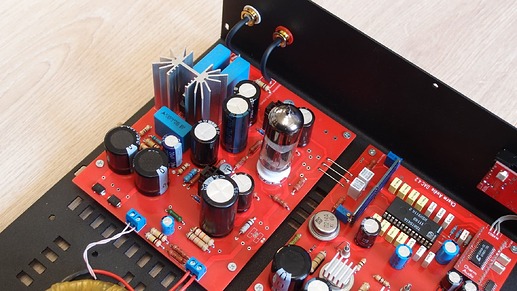

• обновленный “выхлоп”. Для выпрямления анодного напряжения так же применен удвоитель.

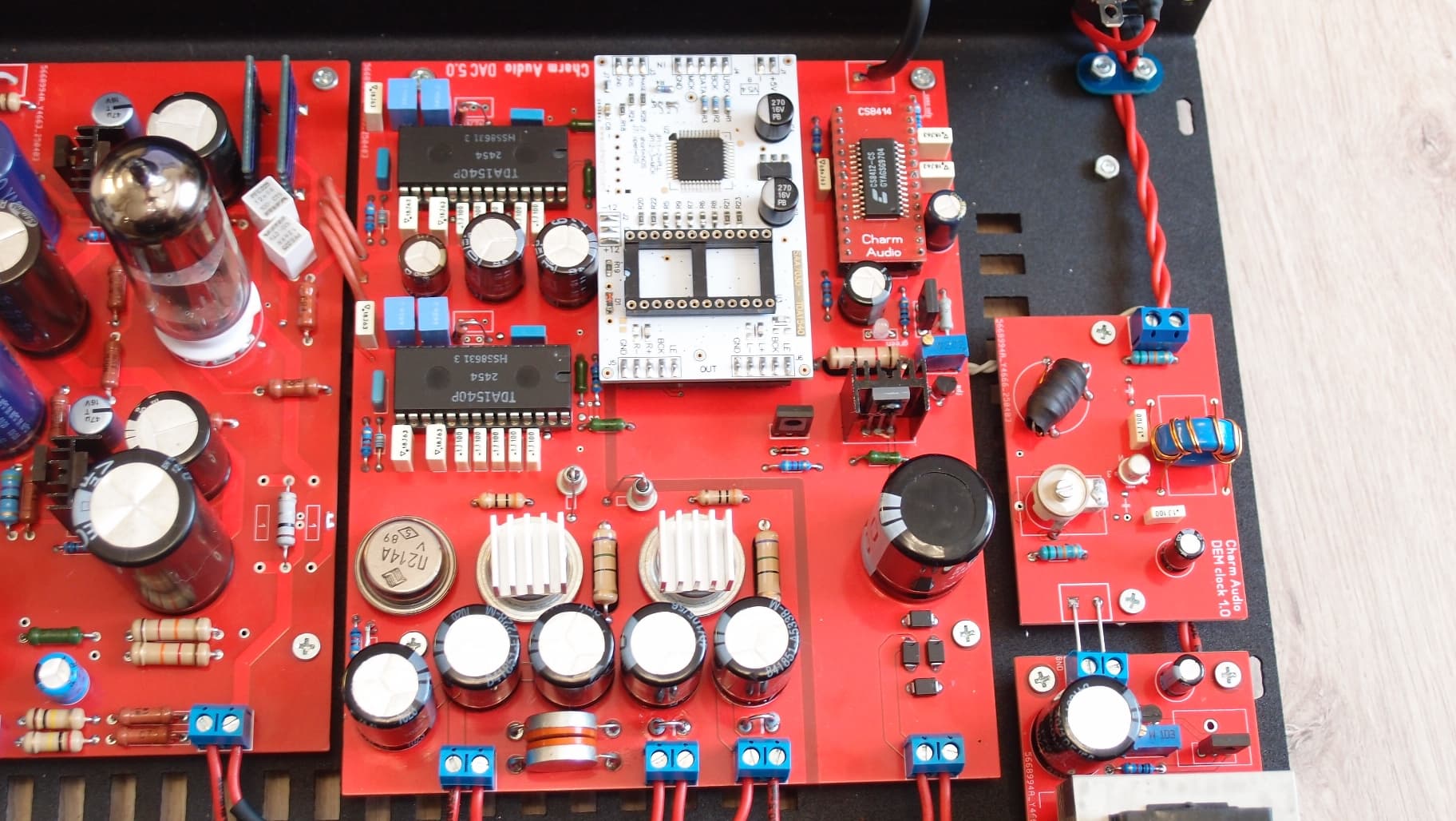

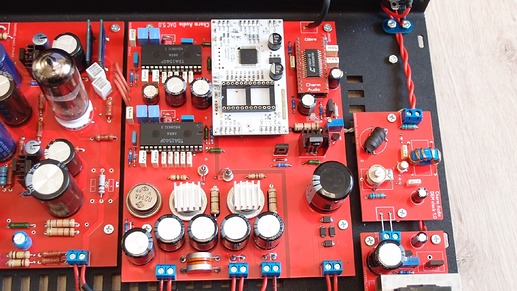

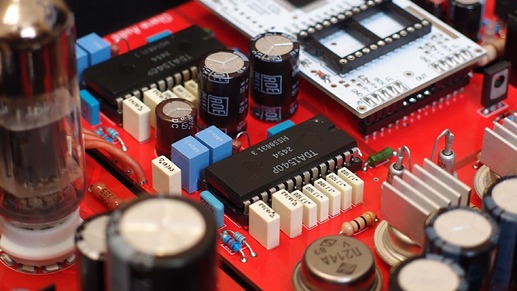

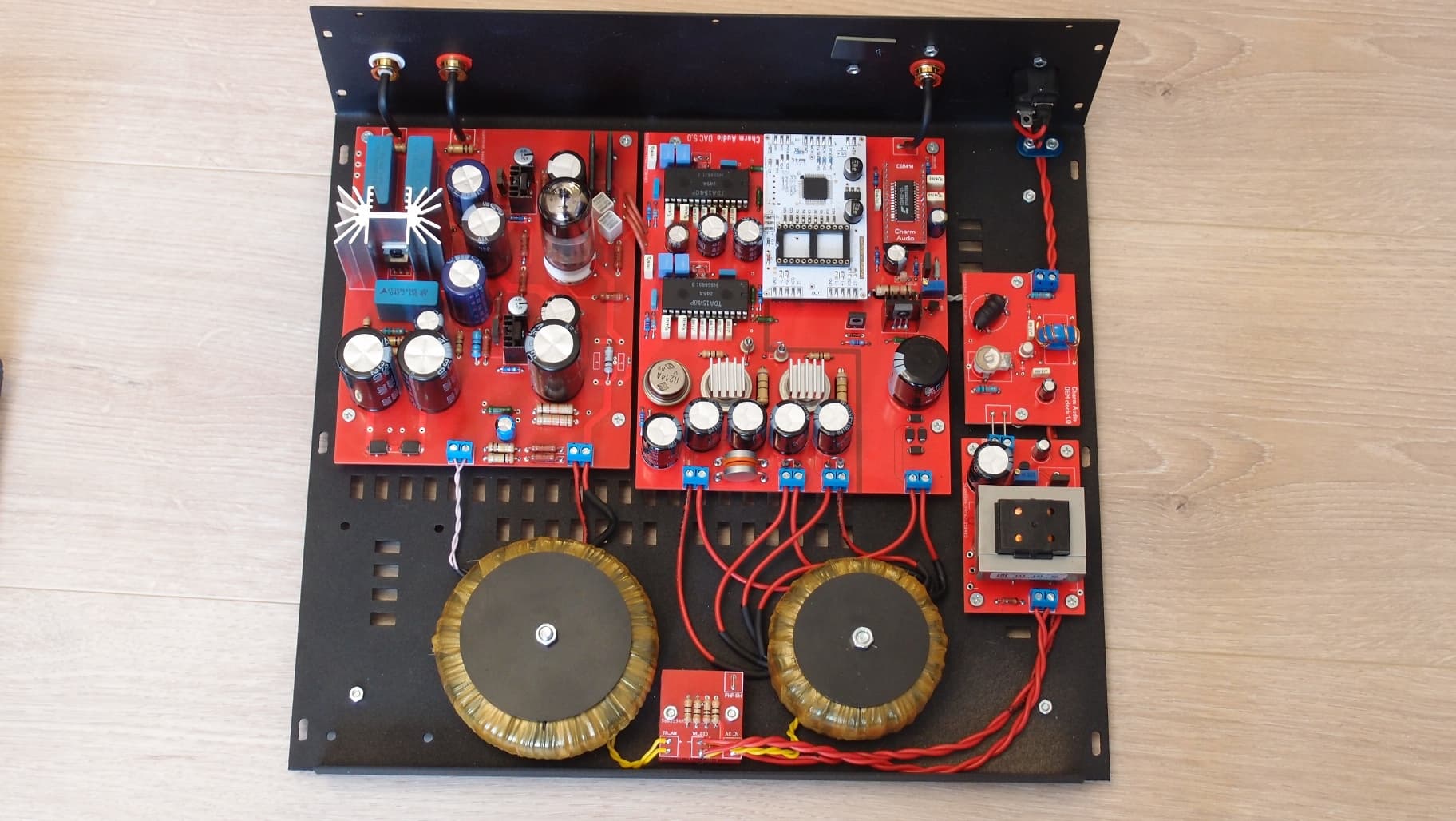

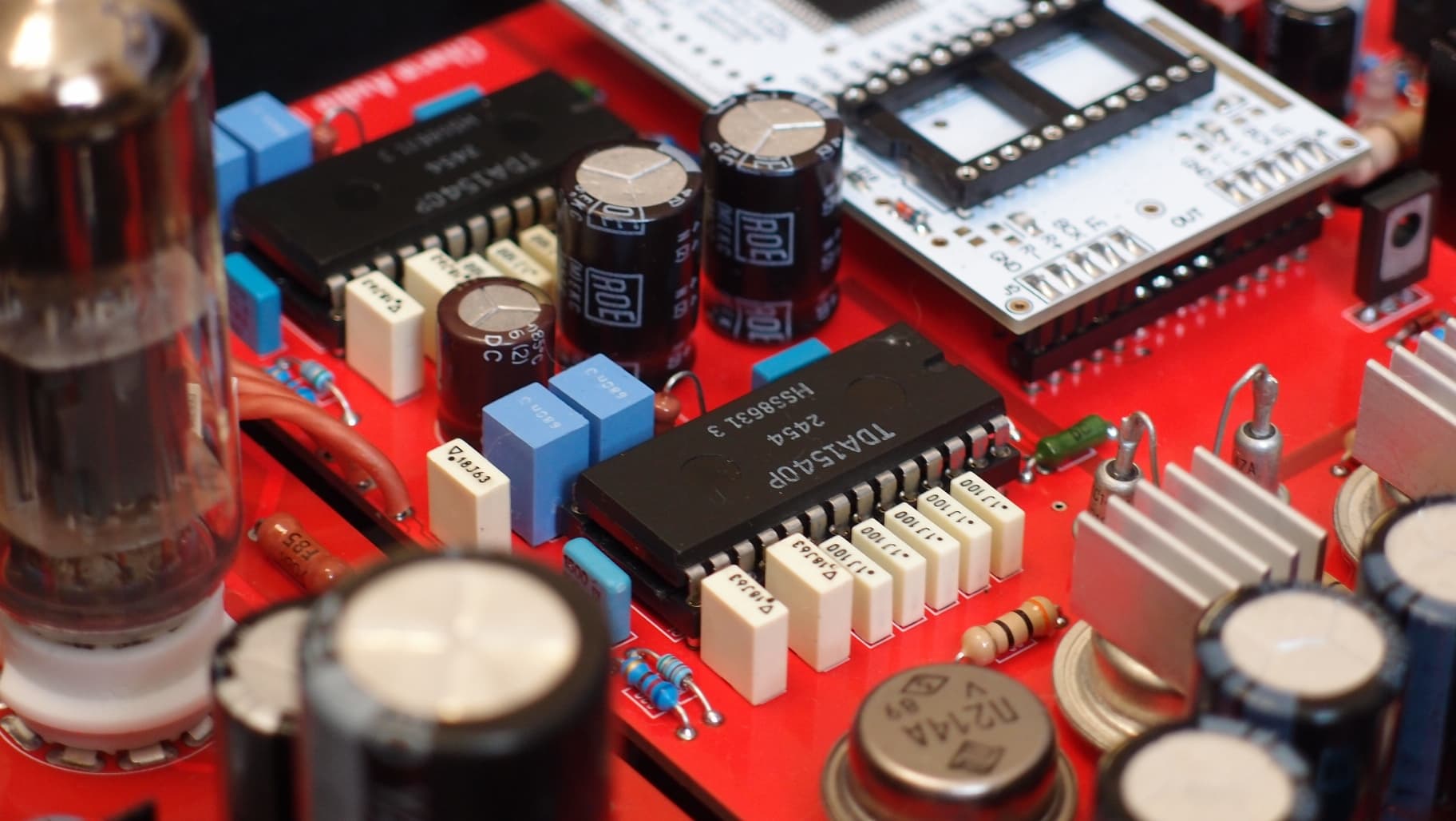

DAC 5.0

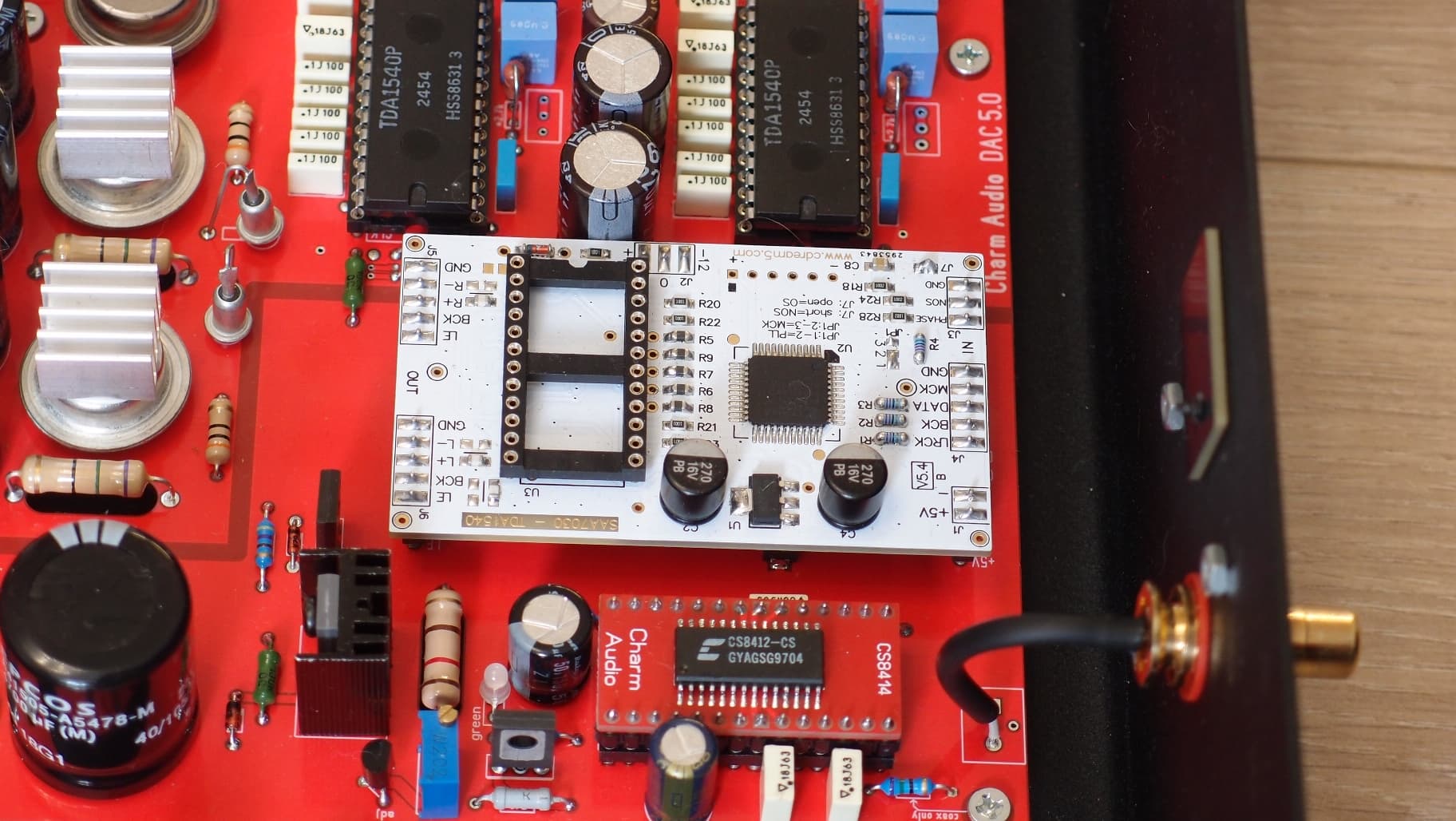

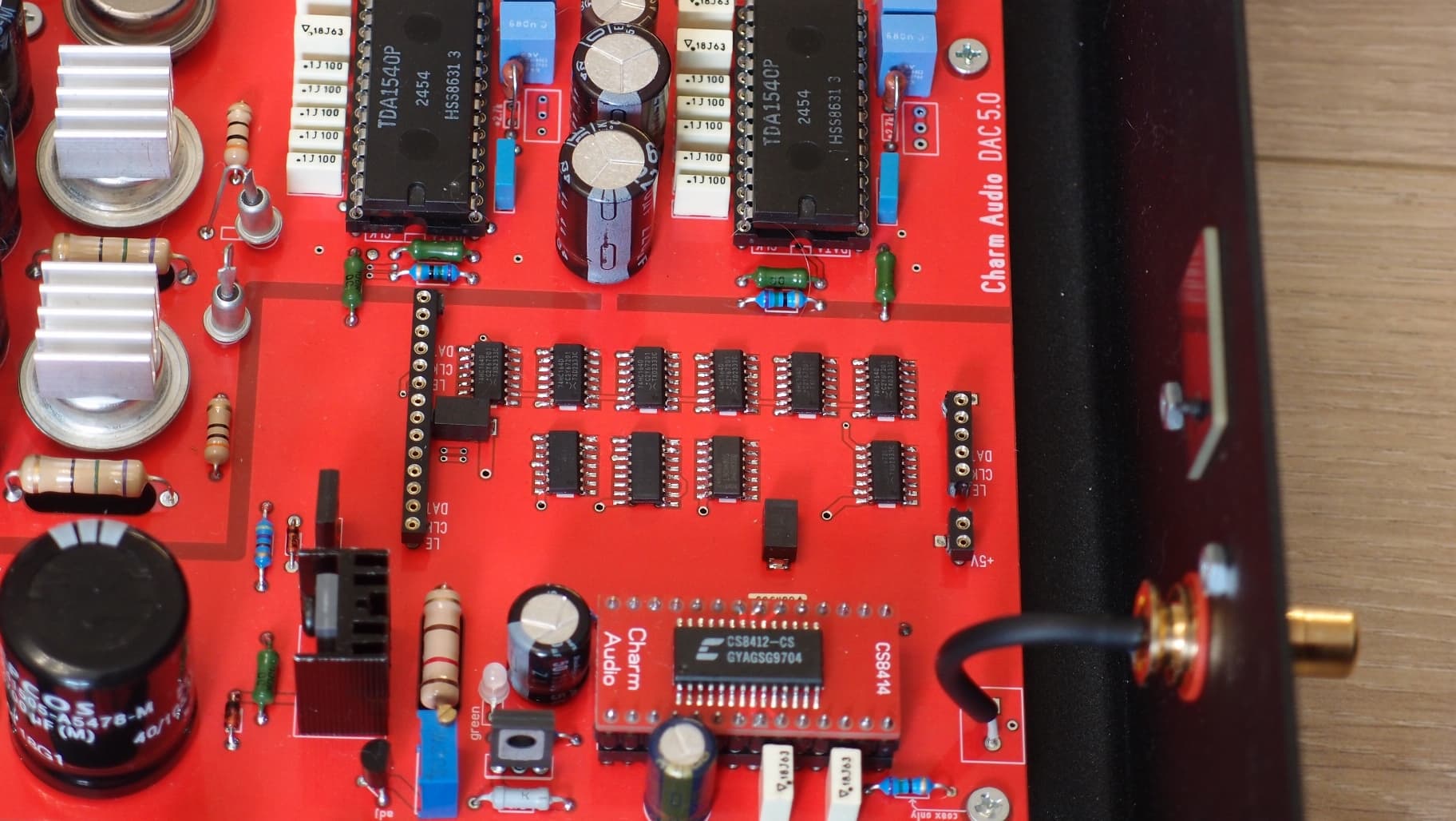

Для подключения 14-битного ЦАПа к приемнику SPDIF, небходимо провести преобразование формата. Это можно сделать двумя способами - с помощью дискретной логики и FGPA. Плата DAC 5.0 позволяет применить оба варианта
